19. Montage der Schlitzabdeckung

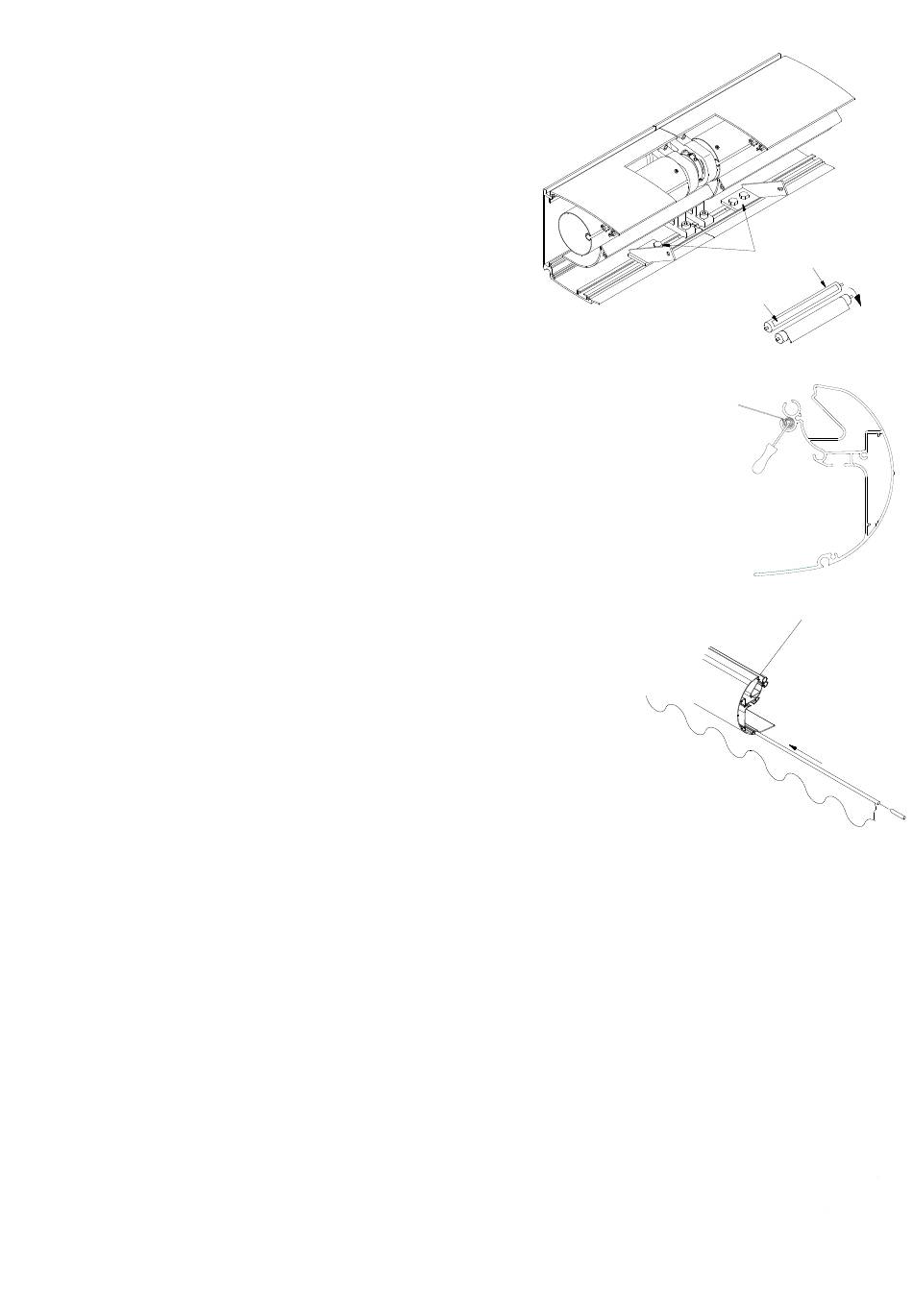

• Lockern Sie die beiden Rollowellenhalter (1)
mit einem 13er Ring - oder Maulschlüssel.
• Nehmen Sie die Rollowelle (2) und ziehen Sie den
Schutzfilm des Klebestreifens ab (3). Kleben Sie das
Saumlose Ende
Klebestreifen. Wickeln Sie das Schlitztuch komplett
auf die Rollowelle. Montieren Sie diese zwischen den
Rollowellhaltern.
gleichmäßig über den Stoß der Markise und Schrauben
Die Halter wieder fest. Drehen Sie die Rollowelle 20-Mal
in Pfeilrichtung (4), ohne dabei das Schlitztuch
abzuwickeln.
• Fahren Sie die Markise bis auf einen halben Meter ein. Ziehen Sie das Schlitztuch zu
Fallstange und führen Sie den Hohlsaum in die hintere Nut ein. Ihr Kollege schiebt den
Rundkeder und
Schraubenzieher in den Hohlsaum. Vermitteln Sie das Schlitztuch über den Stoß
der Fallstangen. Fahren Sie die Markise ganz aus und wieder ein. Verläuft das
Schlitztuch beim Einfahren auf der Rollowelle, ziehen Sie dieses an der Fallstange
etwas nach rechts bzw. nach links. Wickelt das Schlitztuch dann gerade, können die
Tuchbefestigungsbolzen mit einem 2,5 mm Innensechskantschlüssel angezogen
werden.

20. Der Volant

• Rollen Sie den Volant auf einem sauberen Untergrund aus, oder halten
ihn mit einem Kollegen so hoch, dass er den Boden nicht berührt.
• Schieben Sie den Rundkeder in den Hohlsaum des Volants.
• Schneiden Sie den Keder so ab, dass der Volant rechts und links
2cm übersteht.
• Ziehen Sie den Volant mit ihrem Kollegen in die untere Nut der
Fallstange ein. (Die Naht des Hohlsaums zeigt nach innen). Achten Sie
darauf, dass der Volant nicht mit den Nähten an der Nut hängen bleibt
und dabei einreißt.
• Ziehen Sie den Volant, bis das er rechts und links parallel zum Tuch ist.
• Fixieren Sie den Volant rechts und links im Hohlsaum mit den beiden
Befestigungsbolzen.
• Montieren Sie anschließend die beiden Fallstangenseitenkappen.
21. Übergabe
Alle Bedienungsanleitungen, sowie die Montage- und Einstellanleitungen der Motor-, Schalter- und
Steuerungshersteller sind mit einer Einweisung dem Nutzer zu übergeben. Er ist umfassend über die
Sicherheits- und Nutzungshinweise der Markise aufzuklären. Bei Nichtbeachtung und Fehlbedienung
kann es zu Schäden an der Markise und zu Unfällen kommen.
Die Anleitungen sind vom Kunden aufzubewahren und müssen bei einer eventuellen Übertragung der
Markise auf Dritte an den neuen Besitzer weitergegeben werden.
Nach Kenntnis der örtlichen Gegebenheiten und erfolgter Montage erklärt das Montageunternehmen
dem Nutzer, ob die vom Hersteller angegebene Windwiderstandsklasse im montierten Zustand erreicht
wurde. Wenn nicht, muss das Montageunternehmen die tatsächlich erreichte Windwiderstandsklasse
dokumentieren.
Automatische Steuerungen sind auf diesen Wert einzustellen.
Der Kunde bestätigt dem Monteur schriftlich die korrekte Ausführung der Markise und der
Montage, die Montagezeit und das Abnahmegespräch mit den Sicherheitshinweisen.
97.18.030 V8
des Schlitztuches
Verteilen Sie die
die beiden Tuchbefestigungsbolzen
auf den
Rollowelle
mit
1
3
einem kleinen
2
4
Seite 11 von 14
