14. Markisengestelle einhängen
• Stellen Sie zwei gleich hohe Leitern standsicher unter die Montagekonsolen.

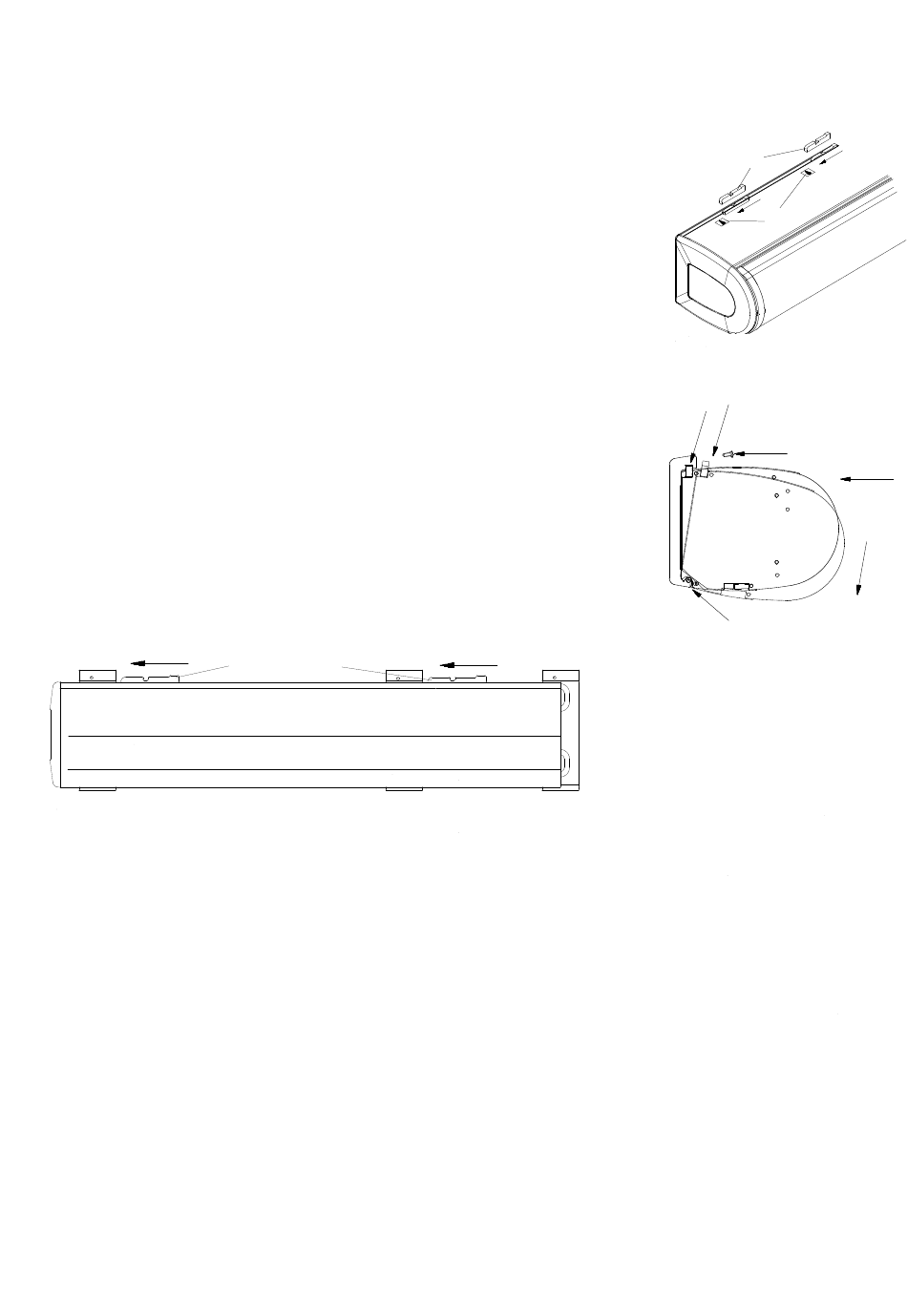

• Legen Sie die Sicherungskeile (4), wie abgebildet, in die hintere Nut auf dem
Markisenkasten rechts vor den Montageaufklebern (6).
• Beginnen Sie mit der linken Seite. Legen Sie das linke Markisengestell oben
auf die Leitern. Vergewissern Sie sich dabei, dass die Markise sicher liegt und
nicht herunter fallen kann.
• Heben Sie mit Ihrem Kollegen das Markisengestell gleichmäßig an und
steigen Sie auf die Leitern. Kippen Sie das Markisengestell leicht nach
vorne (1). Setzen Sie die
Montagekonsolen auf (2). Drücken Sie das Markisengestell gegen die
Montagekonsolen (3).
• Verschieben Sie das Markisengestell auf die vorher angezeichnete Po-
sition. Schieben Sie dann die Sicherungskeile (4) von der Seite in die
Montagekonsolen. Drehen Sie anschließend die Sicherungsschrauben
(5) wieder in die Montagekonsolen ein.
• Versetzen Sie nun die Leitern unter die rechten Montagekonsolen und verfahren Sie mit dem
rechten Markisenteil in gleicher Weise. Lassen Sie 1- 2 cm Luft zwischen den beiden Markisenteilen.
