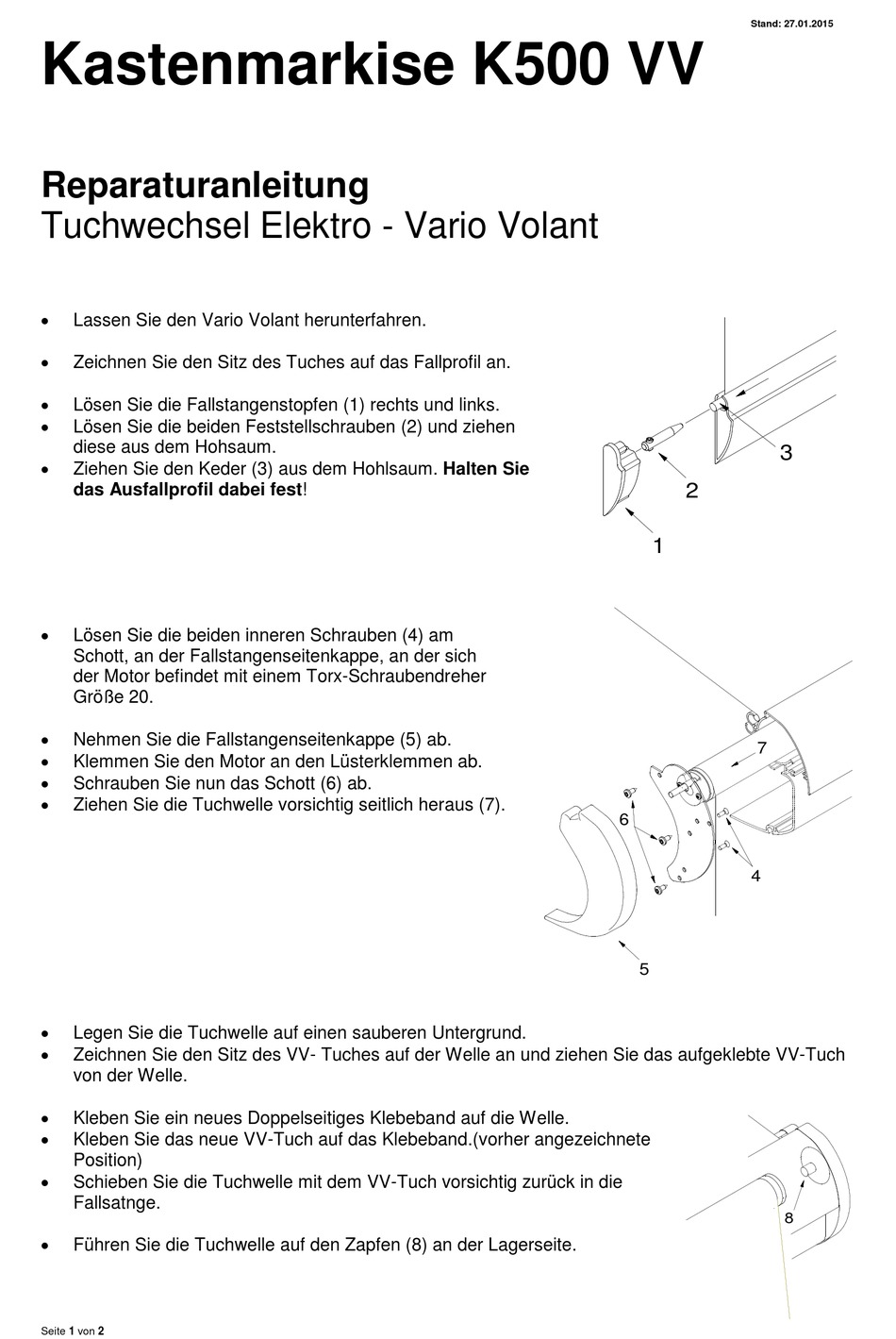

Varisol K500 VV Reparaturanleitung

Kastenmarkise K500 VV
Reparaturanleitung
Tuchwechsel Elektro - Vario Volant

Lassen Sie den Vario Volant herunterfahren.

Zeichnen Sie den Sitz des Tuches auf das Fallprofil an.

Lösen Sie die Fallstangenstopfen (1) rechts und links.

Lösen Sie die beiden Feststellschrauben (2) und ziehen
diese aus dem Hohsaum.

Ziehen Sie den Keder (3) aus dem Hohlsaum. Halten Sie
das Ausfallprofil dabei fest!

Lösen Sie die beiden inneren Schrauben (4) am
Schott, an der Fallstangenseitenkappe, an der sich
der Motor befindet mit einem Torx-Schraubendreher
Größe 20.

Nehmen Sie die Fallstangenseitenkappe (5) ab.

Klemmen Sie den Motor an den Lüsterklemmen ab.

Schrauben Sie nun das Schott (6) ab.

Ziehen Sie die Tuchwelle vorsichtig seitlich heraus (7).

Legen Sie die Tuchwelle auf einen sauberen Untergrund.

Zeichnen Sie den Sitz des VV- Tuches auf der Welle an und ziehen Sie das aufgeklebte VV-Tuch
von der Welle.

Kleben Sie ein neues Doppelseitiges Klebeband auf die Welle.

Kleben Sie das neue VV-Tuch auf das Klebeband.(vorher angezeichnete
Position)

Schieben Sie die Tuchwelle mit dem VV-Tuch vorsichtig zurück in die
Fallsatnge.

Führen Sie die Tuchwelle auf den Zapfen (8) an der Lagerseite.
Seite 1 von 2
Stand: 27.01.2015
3
2
1
7
6
4
5
8
