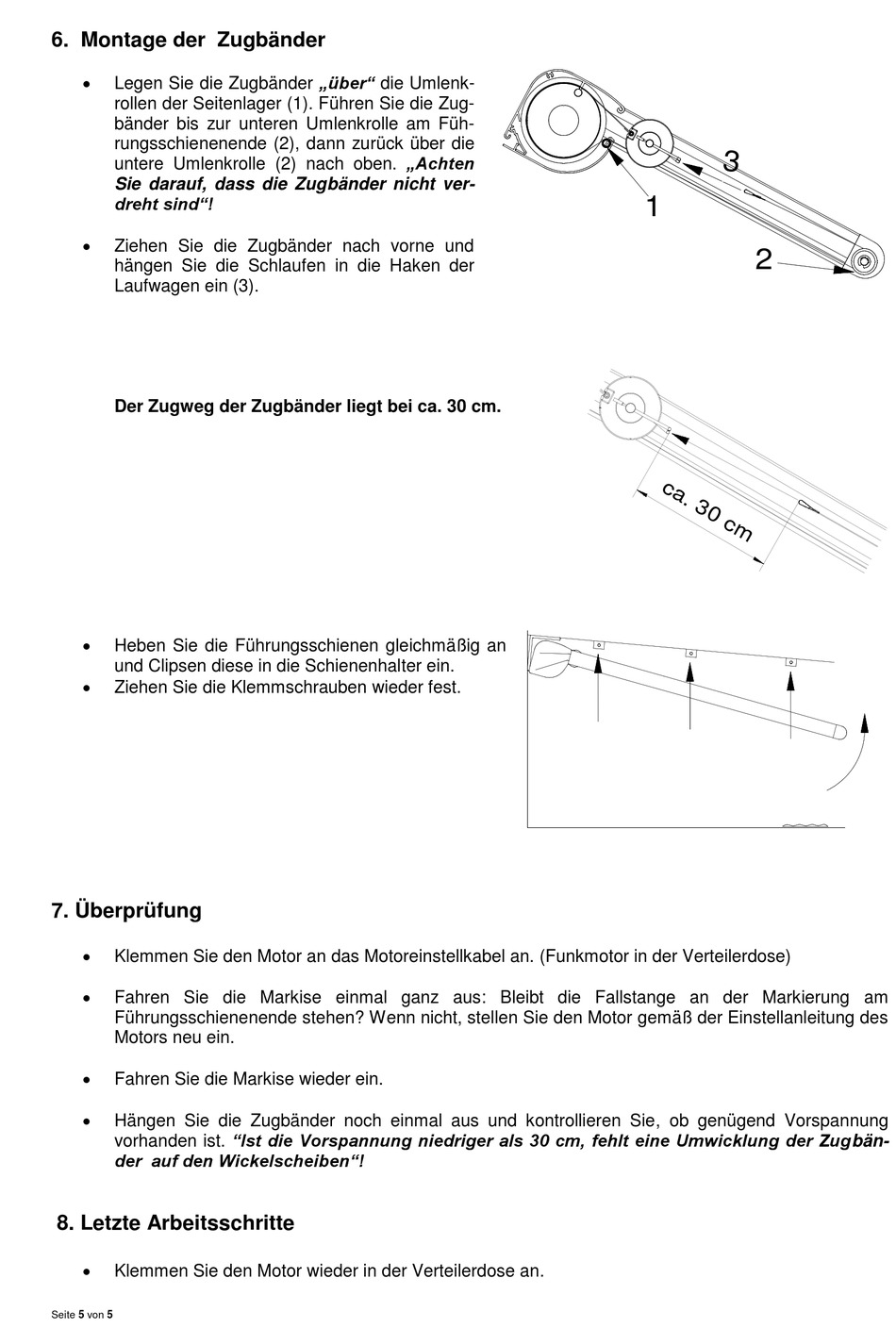

6. Montage der Zugbänder
Legen Sie die Zugbänder „über" die Umlenk-
rollen der Seitenlager (1). Führen Sie die Zug-
bänder bis zur unteren Umlenkrolle am Füh-
rungsschienenende (2), dann zurück über die
untere Umlenkrolle (2) nach oben. „Achten
Sie darauf, dass die Zugbänder nicht ver-
dreht sind"!
Ziehen Sie die Zugbänder nach vorne und
hängen Sie die Schlaufen in die Haken der
Laufwagen ein (3).
Der Zugweg der Zugbänder liegt bei ca. 30 cm.
Heben Sie die Führungsschienen gleichmäßig an
und Clipsen diese in die Schienenhalter ein.
Ziehen Sie die Klemmschrauben wieder fest.
7. Überprüfung
Klemmen Sie den Motor an das Motoreinstellkabel an. (Funkmotor in der Verteilerdose)
Fahren Sie die Markise einmal ganz aus: Bleibt die Fallstange an der Markierung am
Führungsschienenende stehen? Wenn nicht, stellen Sie den Motor gemäß der Einstellanleitung des
Motors neu ein.
Fahren Sie die Markise wieder ein.
Hängen Sie die Zugbänder noch einmal aus und kontrollieren Sie, ob genügend Vorspannung
vorhanden ist. "Ist die Vorspannung niedriger als 30 cm, fehlt eine Umwicklung der Zugbän-
der auf den Wickelscheiben"!
8. Letzte Arbeitsschritte
Klemmen Sie den Motor wieder in der Verteilerdose an.
Seite 5 von 5
