Varisol K500 Reparaturanleitung
Kastenmarkise/neubespannung
Vorschau ausblenden
Andere Handbücher für K500:
- Montageanleitung (15 Seiten) ,
- Montage- und elektroinstallationsanweisung (14 Seiten) ,
- Reparaturanleitung (4 Seiten)

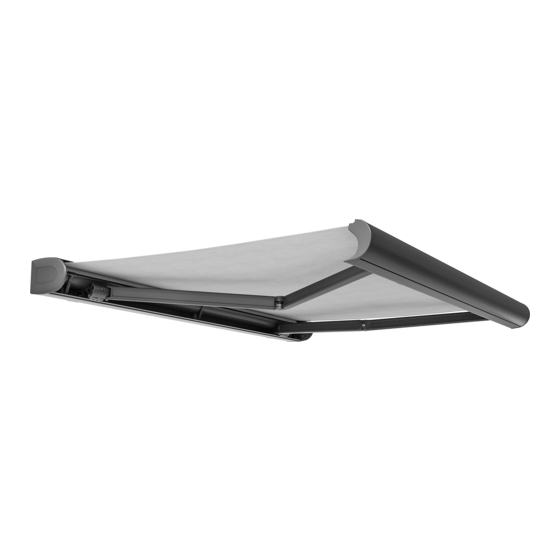

Kastenmarkise K500
Reparaturanleitung
Neubespannung
Inhalt
1. Werkzeug, das Sie für die Reparatur benötigen
2. Vor der Demontage der Bespannung
3. Demontage der alten Bespannung (Fallstange)
4. Demontage der alten Bespannung (Tuchwelle)
5. Montage der neuen Bespannung (Tuchwelle)
6. Montage der neuen Bespannung (Fallstange)
Seite 1 von 5
Stand 17.01.2011
Verwandte Anleitungen für Varisol K500
Inhaltszusammenfassung für Varisol K500
- Seite 1 Stand 17.01.2011 Kastenmarkise K500 Reparaturanleitung Neubespannung Inhalt 1. Werkzeug, das Sie für die Reparatur benötigen 2. Vor der Demontage der Bespannung 3. Demontage der alten Bespannung (Fallstange) 4. Demontage der alten Bespannung (Tuchwelle) 5. Montage der neuen Bespannung (Tuchwelle) 6. Montage der neuen Bespannung (Fallstange)
-
Seite 2: Werkzeug, Das Sie Für Die Montage Benötigen
1. Werkzeug, das Sie für die Montage benötigen Rollmaß und Bleistift Standfeste Leitern Innensechskantschlüssel Größe 2,5 , 4 und 5 Gurte Motor Einstellkabel (nur bei Motorantrieb) Torx – Schraubendreher Größe 20 2. Vor der Demontage der Bespannung: Tipp Nehmen Sie ein Rollmaß... - Seite 3 4. Demontage der Bespannung aus der Tuchwelle Lösen Sie die 3 Schrauben am Schott (2) um die Kas- tenseitenkappe (3) zu lösen. Lösen Sie die 4 Schrauben (4) und nehmen das Schott ab. Drehen Sie die Bespannung soweit ab, bis dass die Nut der Tuchwelle nach vorne zeigt.
- Seite 4 Zeichnen Sie den Sitz der alten Bespannung auf der Tuchwelle an. Lösen Sie die beiden Befestigungsbolzen (1) rechts und links in der Bespan- nung. Ziehen Sie die Bespannung etwas aus der Tuchwelle heraus (6). Neh- men Sie den Befestigungsbolzen (1) aus dem Hohlsaum. Ziehen Sie den Keder (7) aus dem Hohlsaum der Bespannung.
- Seite 5 6. Montage der neuen Bespannung (Fallstange) Führen Sie den Hohlsaum der Bespannung nach und nach in die obere Nut der Fallstange. Ihr Kollege schiebt gleichzeitig den Rundkeder in den Hohlsaum. Stecken Sie die Befestigungsbolzen rechts und links in den Hohlsaum. Ziehen Sie diese aber noch nicht an! ...
