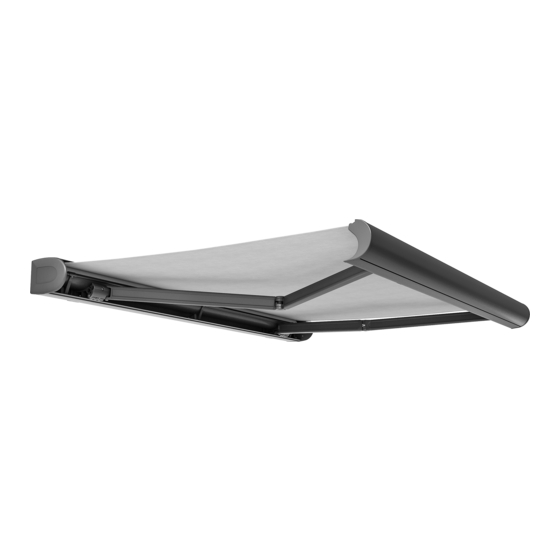

Varisol K500 Reparaturanleitung
Kastenmarkise/getriebewechsel
Vorschau ausblenden
Andere Handbücher für K500:
- Montageanleitung (15 Seiten) ,
- Montage- und elektroinstallationsanweisung (14 Seiten) ,
- Reparaturanleitung (5 Seiten)
Verwandte Anleitungen für Varisol K500
Inhaltszusammenfassung für Varisol K500
- Seite 1 Stand 17.01.2011 Kastenmarkise K500 Reparaturanleitung Getriebewechsel Inhalt 1. Werkzeug, das Sie für die Reparatur benötigen 2. Erste Arbeitsschritte 3. Demontage des defekten Getriebes 4. Montage des neuen Getriebes 5. Letzte Arbeitsschritte Seite 1 von 3...
- Seite 2 1. Werkzeug, das Sie für die Reparatur benötigen 2 Gurte Standfeste Leitern Torx – Schraubendreher Größe 20 Innensechskantschlüssel Größe 4 + 5 2. Erste Arbeitsschritte Nehmen Sie zwei Gurte und binden den Markisenkasten an beiden Enden, hinter den Montagekonsolen, zusammen (1). Ist die Markise ganz ausgefahren, wird die Fallstange trotzdem mit Gurte gesichert.
- Seite 3 Schrauben Sie das Getriebelager ab (9). Heben Sie die Tuchwelle an und nehmen Sie das Ge- triebe aus der Tuchwelle. Achten Sie darauf, dass die Tuchwelle auf der La- gerseite nicht aus dem Seitenlager fällt! 4. Montage des neuen Getriebes Heben Sie die Tuchwelle an und stecken Sie das Getriebe in die Tuch- welle.
