Kastenmarkise K500

Reparaturanleitung

Gelenkarmerneuerung

Inhalt

1. Werkzeug, das Sie für die Reparatur benötigen

2. Vor der Demontage des Gelenkarmes

3. Demontage des defekten Gelenkarmes (Fallstange)

4. Demontage des defekten Gelenkarmes (Armlager)

5. Montage des neuen Gelenkarmes (Armlager)

6. Montage des neuen Gelenkarmes (Fallstange)

7. Ausrichten des neuen Gelenkarmes

Seite 1 von 4

Stand 19.01.2011

Seite 1 Stand 19.01.2011 Kastenmarkise K500 Reparaturanleitung Gelenkarmerneuerung Inhalt 1. Werkzeug, das Sie für die Reparatur benötigen 2. Vor der Demontage des Gelenkarmes 3. Demontage des defekten Gelenkarmes (Fallstange) 4. Demontage des defekten Gelenkarmes (Armlager) 5. Montage des neuen Gelenkarmes (Armlager) 6. Montage des neuen Gelenkarmes (Fallstange) 7.
Seite 2 1. Werkzeug, das Sie für die Montage benötigen  Bleistift  Standfeste Leitern  Ring- bzw. Maulschlüssel Größe 13, 17 + 19  Innensechskantschlüssel Größe 8  Torx – Schraubendreher Größe 20 2. Vor der Demontage des defekten Gelenkarmes Lassen Sie die Markise soweit ausfahren, dass das Markisentuch locker durchhängt und die Gelenkarme entspannt sind.

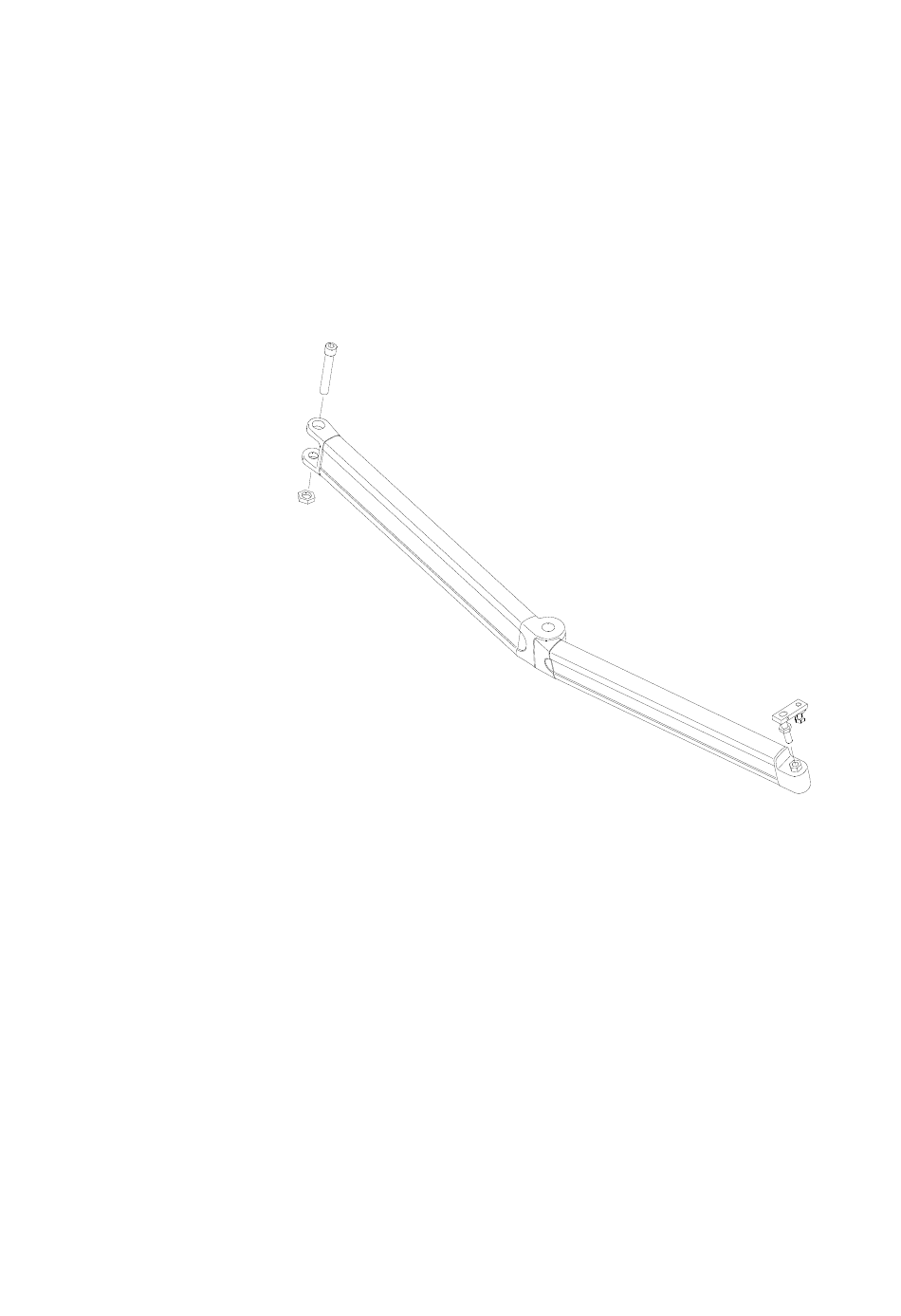

Seite 3 4. Demontage des defekten Gelenkarmes (Armlager) Steigen Sie die Leiter hinauf. Lösen Sie die Mutter (1) der Exenterschraube (2) mit einem 19er Maul- schlüssel und drehen Sie diese ab. Drehen Sie nun die Exenterschraube mit einem 8 mm In- nensechskantschlüssel aus dem Gewinde der Armgabel (3).
Seite 4 7. Ausrichten des neuen Gelenkarmes Lassen Sie die Markise bis auf ca. 30 cm einfahren. Überprüfen Sie, ob die Gelenk- arme in der Höhe parallel zu ein- ander stehen. Wenn nicht, lösen Sie die Mutter (1) am Armlager des neuen Ge- lenkarmes und verdrehen die Exenterschraube (2) solange bis das die Gelenkarme parallel zu...
