Inbetriebnahme
6
Inbetriebnahme mit Bediengerät CBG21A
6.7 Inbetriebnahme mit Bediengerät CBG21A
6.7.1 Bediengerät CBG21A
Bedienung
144
Betriebsanleitung – MOVIMOT
Die Inbetriebnahme mit dem Bediengerät CBG21A können Sie mithilfe der Symbolik
und den Funktionen am Farbdisplay intuitiv durchführen.
HINWEIS
Mit dem Bediengerät können Sie in Verbindung mit dieser Antriebseinheit keinen An-
triebsstrang in Betrieb nehmen. Eine Anpassung des Antriebsstrangs können Sie mit
der Engineering-Software MOVISUITE

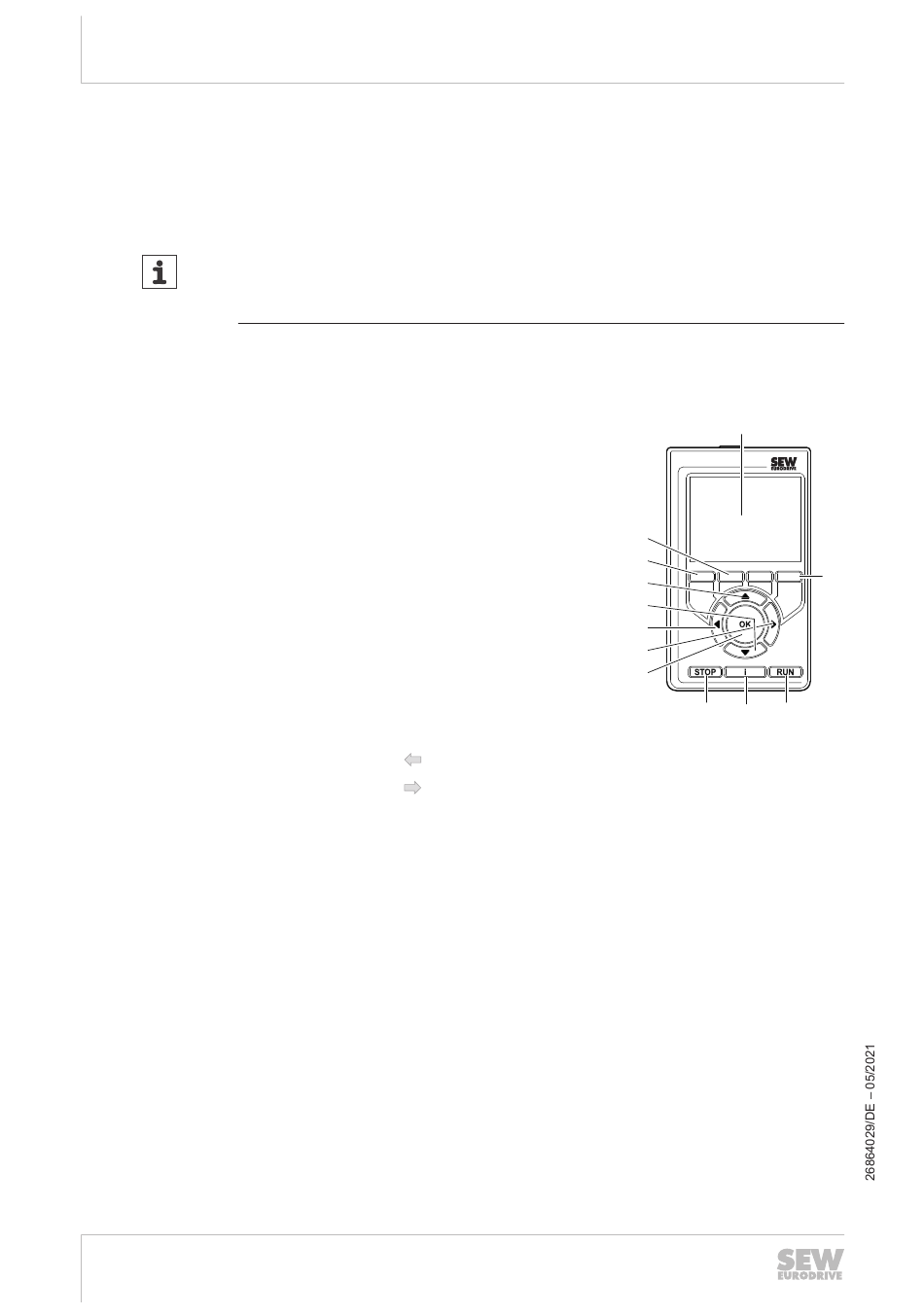

Das folgende Bild zeigt das Bediengerät CBG21A:
[1] Farbdisplay
[2] Funktionstasten
(Funktion gemäß der unteren Zeile auf dem
Farbdisplay)
[3] Taste <RUN>
[4] Taste <i>
[5] Taste <STOP>
[6] Taste <OK>
[7] Taste <►>
[8] Taste <◄>
[9] Taste <▼>
[10] Taste <▲>
[11] Funktionstaste <
[12] Funktionstaste <
Feld aktivieren. Wählen Sie ein Feld mit den Pfeiltasten <◄>/<►>/<▲>/<▼>.
Aktivieren Sie das Feld mit der Taste <OK> .
Zahlen eingeben. Wechseln Sie zwischen den Stellen innerhalb einer Zahl mit
den Pfeiltasten <◄>/<►>. Die editierbare Stelle der Zahl ist
farbig hinterlegt.
Ändern Sie den Wert der Zahl mit den Pfeiltasten <▲>/<▼>.
Quittieren Sie die Zahl mit der Taste <OK>.
®
advanced
®
durchführen.
(Start)
(Information)
(Stopp)
(Quittierung)
(links)
(rechts)
(ab)
(auf)
> (zurück)
> (weiter)
[1]
[12]
[11]
[10]
[9]
[8]
[7]
[6]
[5] [4] [3]
[2]
