Gerätetausch
8.8.4
Tausch der Antriebseinheit
8.8.5
Montage der Tragöse bei Motoren ohne Getriebe
240
Betriebsanleitung – MOVIMOT
1. Beachten Sie die Sicherheitshinweise!
2. Montieren Sie die Tragöse an die Antriebseinheit, siehe Kapitel "Service" > Gerä-
tetausch" > "Montage Tragöse".
3. Demontieren Sie die Antriebseinheit. Beachten Sie dabei die Demontagehinweise
im Kapitel "Mechanische Installation".
4. Vergleichen Sie die Daten auf den Typenschildern der bisherigen Antriebseinheit
mit den Daten auf den Typenschildern der neuen Antriebseinheit.
HINWEIS
Die Antriebseinheit dürfen Sie nur durch eine Antriebseinheit mit den gleichen Eigen-
schaften ersetzen.
In sicherheitsgerichteten Anwendungen dürfen Sie eine Antriebseinheit nur durch
eine Antriebseinheit mit dem gleichen FS-Logo ersetzen.
5. Montieren Sie die Antriebseinheit. Beachten Sie hierzu das Kapitel "Mechanische
Installation".
6. Demontieren Sie die Tragöse von der neuen Antriebseinheit. Bewahren Sie die
Tragöse für weitere Servicearbeiten auf.
7. Führen Sie die Installation gemäß Kapitel "Elektrische Installation" durch.
8. Stellen Sie alle Bedienelemente (z. B. DIP-Schalter, siehe Kapitel "Inbetriebnah-
me") am neuen Elektronikdeckel gemäß den Bedienelementen des bisherigen
Elektronikdeckels ein.
9. Entnehmen Sie das Speichermodul aus dem bisherigen Elektronikdeckel. Setzen
Sie dieses Speichermodul in den neuen Elektronikdeckel ein.
10. Setzen Sie den Elektronikdeckel auf den Anschlusskasten und schrauben Sie ihn
fest.
11. Versorgen Sie den Antrieb mit Spannung.
12. Prüfen Sie die Funktion der neuen Antriebseinheit.
1. Demontieren Sie das PE-Anschlusskabel.

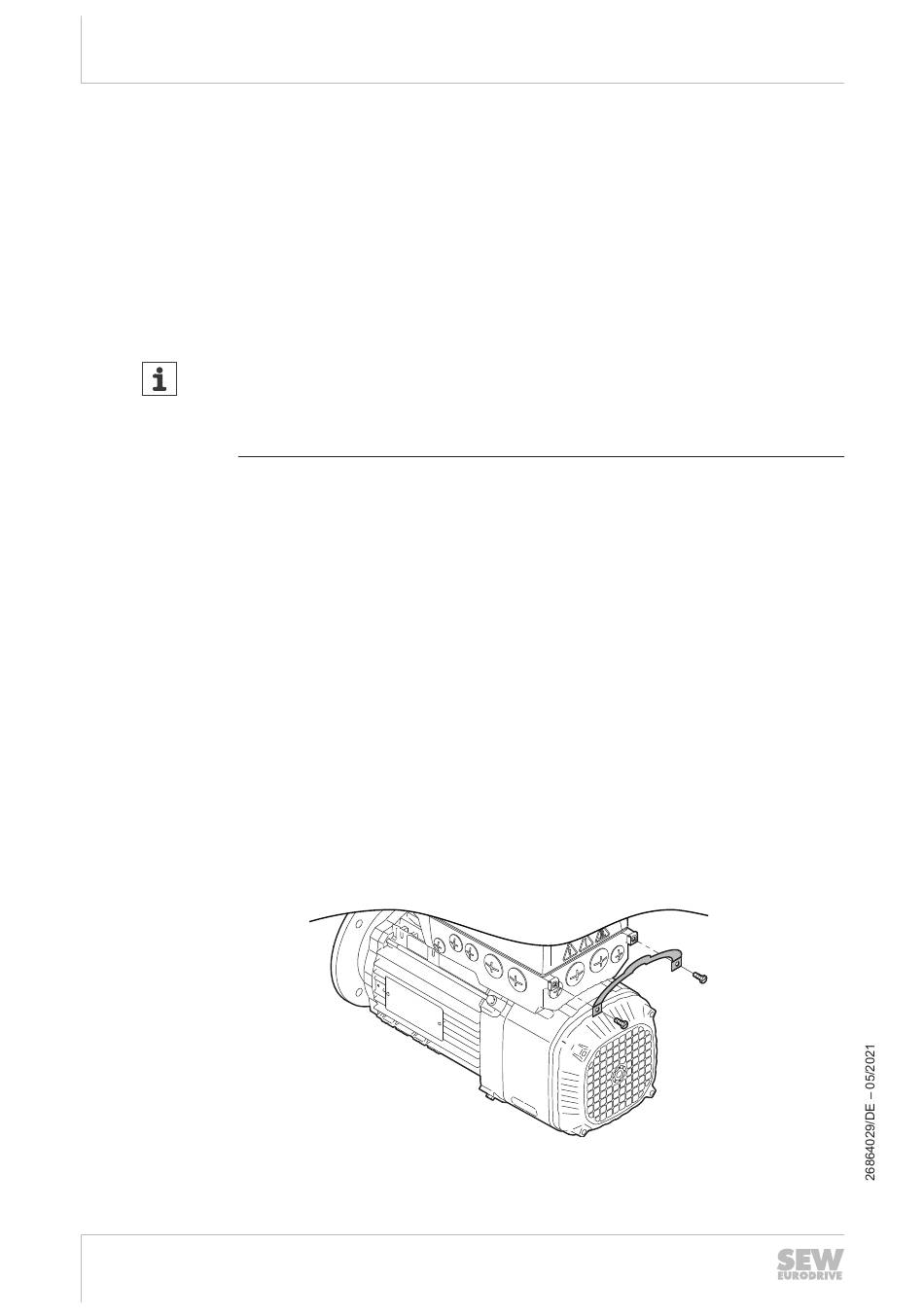

2. Montieren Sie die Tragöse zum Transport gemäß dem folgenden Bild:
®
advanced
2.0 – 2.4 Nm
9007231640809611
