Pepperl+Fuchs UB500-18GM75-E5-V15 Handbuch

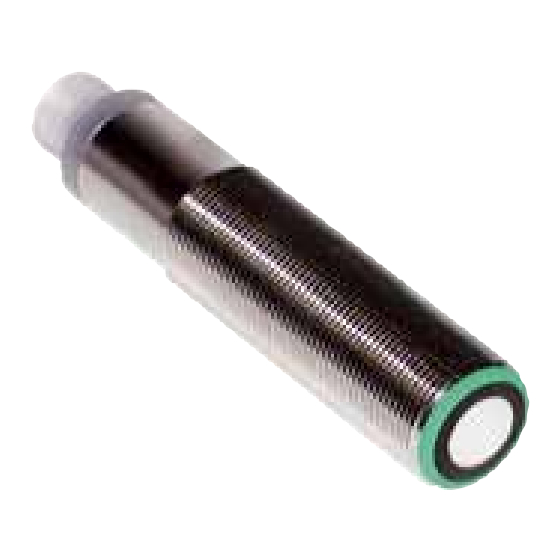

Ultraschallsensor
Bestellbezeichnung
UB500-18GM75-E5-V15
Einkopfsystem
Merkmale
• Schaltausgang
• 5 verschiedene
Ausgangsfunktionen einstellbar
• Breite der Ultraschall-Keule
wählbar
• Lerneingang
• Synchronisationsmöglichkeiten
• Deaktivierungsmöglichkeit
• Temperaturkompensation
• Sehr kleine Blindzone
Diagramme
Charakteristische Ansprechkurve
Abstand Y [mm]
400
ebene Platte 100 mm x 100 mm
300
200
100
0
-100
-200
-300
Rundstab Ø 25 mm
-400
0 200 400 600
Y
breite Schallkeule
X
schmale Schallkeule
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe USA: +1 330 486 0001
www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com
Technische Daten
Allgemeine Daten
Erfassungsbereich
Einstellbereich
Blindzone
Normmessplatte
Wandlerfrequenz
Ansprechverzug
Anzeigen/Bedienelemente
LED gelb
LED rot
Elektrische Daten
Betriebsspannung U
Leerlaufstrom I
0
Eingang/Ausgang
Synchronisation
Synchronisationsfrequenz
Gleichtaktbetrieb
Multiplexbetrieb
Eingang
Eingangstyp
Ausgang
Ausgangstyp
Bemessungsbetriebsstrom I
Spannungsfall U
Reproduzierbarkeit
Schaltfrequenz f
Abstandshysterese H
Temperatureinfluss
Umgebungsbedingungen
Umgebungstemperatur
Lagertemperatur
Mechanische Daten
Anschlussart
Schutzart
Material
Gehäuse
Wandler
Masse
Werkseinstellungen
Ausgang
Schallkeule
Normen- und Richtlinienkonformität
Normenkonformität
Normen
Zulassungen und Zertifikate
EAC-Konformität
UL-Zulassung
CSA-Zulassung
CCC-Zulassung
800 1000
Abstand X [mm]
Deutschland: +49 621 776 1111
fa-info@de.pepperl-fuchs.com
30 ... 500 mm
50 ... 500 mm
0 ... 30 mm
100 mm x 100 mm
ca. 380 kHz
ca. 50 ms
Schaltzustandsanzeige
blinkend: Lernfunktion Objekt erkannt
permanent rot: Störung
rot blinkend: Lernfunktion, Objekt nicht erkannt
10 ... 30 V DC , Welligkeit 10 %
B
≤ 50 mA
1 Synchronanschluss, bidirektional
0-Pegel: -U
1-Pegel: +4 V...+U
Eingangsimpedanz: > 12 KΩ
Synchronisationsimpuls: ≥ 100 µs,
Synchronisationsimpulspause: ≥ 2 ms
≤ 95 Hz
≤ 95 Hz / n, n = Anzahl der Sensoren, n ≤ 5
1 Lerneingang
Schaltabstand 1: -U
Eingangsimpedanz: > 4,7 kΩ Lernimpuls: ≥ 1 s
1 Schaltausgang pnp Schließer/Öffner , parametrierbar
200 mA , kurzschluss-/überlastfest
e
≤ 3 V
d
≤ 1 %
max. 8 Hz
1 % des eingestellten Schaltabstandes
± 1,5 % vom Endwert
-25 ... 70 °C (-13 ... 158 °F)
-40 ... 85 °C (-40 ... 185 °F)
Gerätestecker M12 x 1 , 5-polig
IP67
Messing, vernickelt
Epoxidharz/Glashohlkugelgemisch; Schaum Polyurethan,
Deckel PBT
60 g
Schaltpunkt A1: 50 mm
Schaltpunkt A2: 500 mm
Ausgangsfunktion: Fensterfunktion
Ausgangsverhalten: Schließer
breit
EN 60947-5-2:2007+A1:2012
IEC 60947-5-2:2007 + A1:2012
TR CU 020/2011
cULus Listed, General Purpose
cCSAus Listed, General Purpose
Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht
zulassungspflichtig und daher nicht mit einer CCC-
Kennzeichnung versehen.
Singapur: +65 6779 9091
fa-info@sg.pepperl-fuchs.com
UB500-18GM75-E5-V15
SS
...+1 V
B
B
... +1 V, Schaltabstand 2: +4 V ... +U
B B
1
