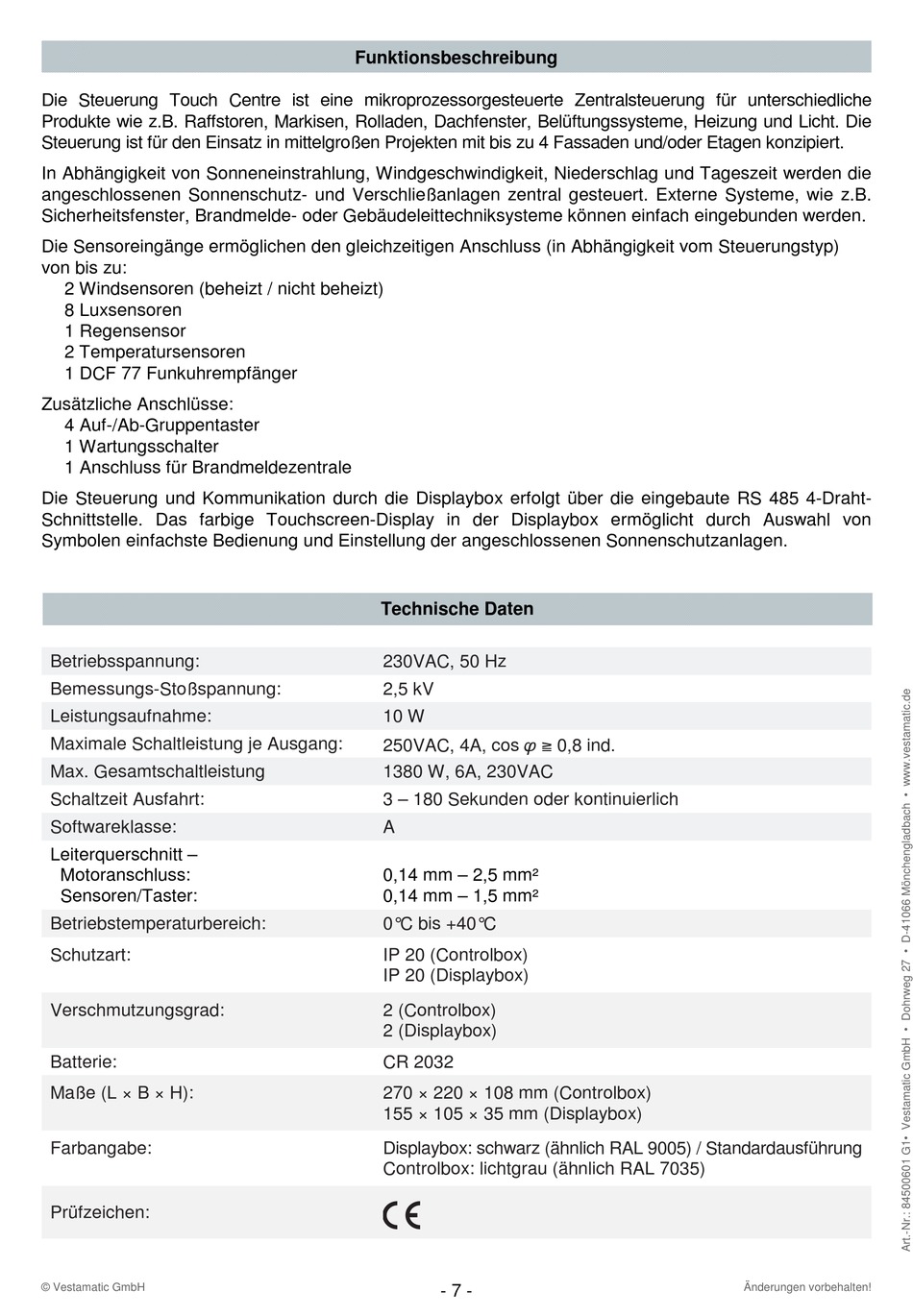

Funktionsbeschreibung; Technische Daten - Vestamatic XL 4C Wired Montageanleitung

Die Steuerung Touch Centre ist eine mikroprozessorgesteuerte Zentralsteuerung für unterschiedliche
Produkte wie z.B. Raffstoren, Markisen, Rolladen, Dachfenster, Belüftungssysteme, Heizung und Licht. Die
Steuerung ist für den Einsatz in mittelgroßen Projekten mit bis zu 4 Fassaden und/oder Etagen konzipiert.
In Abhängigkeit von Sonneneinstrahlung, Windgeschwindigkeit, Niederschlag und Tageszeit werden die
angeschlossenen Sonnenschutz- und Verschließanlagen zentral gesteuert. Externe Systeme, wie z.B.
Sicherheitsfenster, Brandmelde- oder Gebäudeleittechniksysteme können einfach eingebunden werden.
Die Sensoreingänge ermöglichen den gleichzeitigen Anschluss (in Abhängigkeit vom Steuerungstyp)
von bis zu:
2 Windsensoren (beheizt / nicht beheizt)
8 Luxsensoren
1 Regensensor
2 Temperatursensoren
1 DCF 77 Funkuhrempfänger
Zusätzliche Anschlüsse:
4 Auf-/Ab-Gruppentaster
1 Wartungsschalter
1 Anschluss für Brandmeldezentrale
Die Steuerung und Kommunikation durch die Displaybox erfolgt über die eingebaute RS 485 4-Draht-
Schnittstelle. Das farbige Touchscreen-Display in der Displaybox ermöglicht durch Auswahl von
Symbolen einfachste Bedienung und Einstellung der angeschlossenen Sonnenschutzanlagen.
Betriebsspannung:
Bemessungs-Stoßspannung:
Leistungsaufnahme:
Maximale Schaltleistung je Ausgang:
Max. Gesamtschaltleistung
Schaltzeit Ausfahrt:
Softwareklasse:
Leiterquerschnitt –
Motoranschluss:
Sensoren/Taster:
Betriebstemperaturbereich:
Schutzart:
Verschmutzungsgrad:
Batterie:
Maße (L × B × H):
Farbangabe:
Prüfzeichen:
© Vestamatic GmbH

Funktionsbeschreibung

Technische Daten

230VAC, 50 Hz
2,5 kV
10 W
250VAC, 4A, cos f > 0,8 ind.
1380 W, 6A, 230VAC
3 – 180 Sekunden oder kontinuierlich
A
0,14 mm – 2,5 mm²
0,14 mm – 1,5 mm²
0°C bis +40°C
IP 20 (Controlbox)
IP 20 (Displaybox)
2 (Controlbox)
2 (Displaybox)
CR 2032
270 × 220 × 108 mm (Controlbox)
155 × 105 × 35 mm (Displaybox)
Displaybox: schwarz (ähnlich RAL 9005) / Standardausführung
Controlbox: lichtgrau (ähnlich RAL 7035)
p
- 7 -
Änderungen vorbehalten!
