83100811.qxd
11.09.01

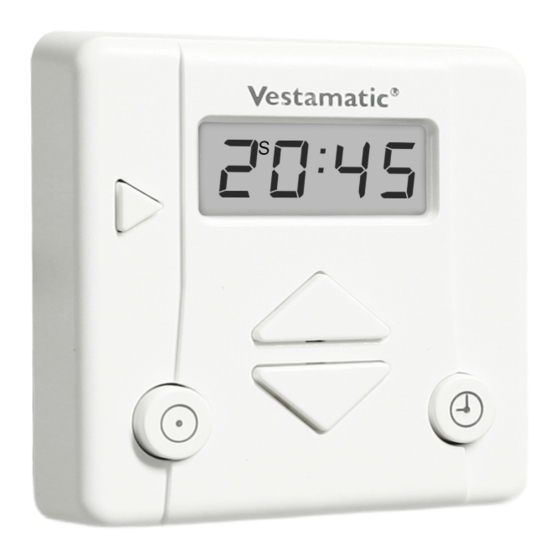

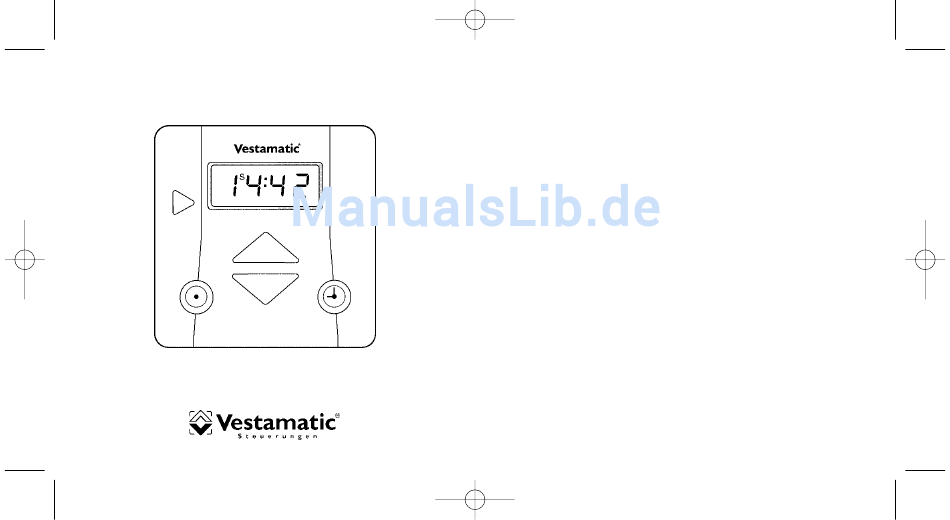

Rolltec Pro
Montage- und Bedienungsanleitung
Installation and Operating Instructions
12:17
Seite 1
Der Kauf der Rolladensteuerung Vestamatic Rolltec Pro war eine gute Ent-
scheidung. Sie haben damit ein hochwertiges Produkt erworben. Es verfügt über eine
Vielzahl sinnvoller Programmiermöglichkeiten und wird nach höchsten Qualitäts-
anforderungen hergestellt. Das garantiert Ihnen eine optimale Ausnutzung und hohe
Zuverlässigkeit. Nehmen Sie sich bitte etwas Zeit und lesen diese Bedienungsanleitung
vor der Inbetriebnahme. Wir haben uns bemüht, die Programmieranweisungen so
verständlich wie möglich zu gestalten.
Sicherheitshinweise
· Die Steuerung ist sofort auf Beschädigungen zu prüfen, im Falle der Beschädi-
gung darf das Gerät keinesfalls in Betrieb genommen werden. Sollte ein Trans-
portschaden vorliegen, so ist unverzüglich der Lieferant zu informieren.
· Beachten Sie, dass die Rolladensteuerung Vestamatic Rolltec Pro zum
Betrieb eine Betriebsspannung von 230 VW, 50 Hz benötigt. Beauftragen Sie mit
der Installation bitte einen Elektrofachbetrieb.
· Die Steuerung ist nur für den sachgemäßen Gebrauch (wie in der Bedienungs-
anleitung beschrieben) bestimmt. Änderungen oder Modifikationen dürfen nicht
vorgenommen werden, da ansonsten jeglicher Gewährleistungsanspruch entfällt.
· Wenn anzunehmen ist, dass ein gefahrloser Betrieb der Steuerung oder des
Rolladens nicht mehr möglich ist, so ist die Rolladensteuerung Vestamatic
Rolltec Pro außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu
sichern. Dasselbe gilt, wenn Arbeiten an den Fenstern oder den Rolladen durch-
geführt werden, an welchen diese Steuerung betrieben wird.
D
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Vestamatic Rolltec Pro
Inhaltszusammenfassung für Vestamatic Rolltec Pro
- Seite 1 83100811.qxd 11.09.01 12:17 Seite 1 Der Kauf der Rolladensteuerung Vestamatic Rolltec Pro war eine gute Ent- Rolltec Pro scheidung. Sie haben damit ein hochwertiges Produkt erworben. Es verfügt über eine Vielzahl sinnvoller Programmiermöglichkeiten und wird nach höchsten Qualitäts- anforderungen hergestellt. Das garantiert Ihnen eine optimale Ausnutzung und hohe Zuverlässigkeit.
- Seite 2 83100811.qxd 11.09.01 12:17 Seite 3 Kurzinformation / Short description Detaillierte Angaben und Programmierhinweise finden Sie auf den folgenden Seiten. Please find details and programming instructions on the following pages. A Reset-Taste B Sommer-/Winterzeit C Tageszeit D Auffahrzeit E Abfahrzeit Nach erfolgter Installation die Abdeckhaube Entspricht die momentane Einstellung nicht 1.
- Seite 3 83100811.qxd 11.09.01 12:17 Seite 5 Inhalt Inhalt Einleitung Allgemeines Seite 5 Installation Hinweise für den Elektrofachbetrieb Seite 29 –30 Hand-Steuerung Seite 6 Montageanleitung / Technische Daten Seite 31 Automatik-Steuerung Seite 7 Anschlussplan Seite 32 Programmierung Allgemeines Seite 8 Anschlussbild Seite 33 der Grund- Sommer-/Winterzeit Seite 9...
-
Seite 4: Allgemeines
Allgemeines Einleitung Einleitung Hand-Steuerung Die Rolladensteuerung Vestamatic Rolltec Pro dient der manuellen, Die Rolladensteuerung Vestamatic Rolltec Pro verfügt über einen sowie der automatischen Steuerung von elektrisch angetriebenen Wahltaster, der die Auswahl Hand-Steuerung (MAN) oder Automatik- Rolladen. Die zahlreichen Funktionen können individuell auf die per- Steuerung (AUTO) festlegt. -
Seite 5: Automatik-Steuerung
Zeiten hoch und runter. Es ist aber auch Wichtig: Beachten Sie bitte, dass sich die Rolladensteuerung weiterhin möglich, den Rolladen außerhalb der programmierten Vestamatic Rolltec Pro bei Netzausfall nicht programmie- Zeiten durch Drücken der Auf-Taste bzw. Ab-Taste hoch bzw. runter ren lässt. - Seite 6 83100811.qxd 11.09.01 12:17 Seite 11 Sommer-/Winterzeit Programmierung der Grundfunktionen Programmierung der Grundfunktionen Tageszeit Im Display sehen Sie, welche Zeit eingestellt ist. Zur Einstellung der aktuellen Tageszeit bedienen Sie sich der Tasten- kombination aus Stell-Taste und Uhr-Taste. Das (S) oben links im Display steht für Sommerzeit. Die Einstellung kann wie folgt durchgeführt werden: (0S9:0ß0) 1.
-
Seite 7: Auffahrzeit
Hinweis Programmierung der Grundfunktionen Programmierung der Grundfunktionen Auffahrzeit Ausgeliefert wird die Rolladensteuerung Vestamatic Rolltec Pro mit Zur Einstellung der Auffahrzeit bedienen Sie sich der Tastenkombina- einer werksseitigen Einstellung folgender Auf- bzw. Abfahrzeiten: tion aus Stell-Taste und Auf-Taste. · Tägliche Auffahrzeit – 0ß8:0ß0 Uhr Die Einstellung kann wie folgt durchgeführt werden:... -
Seite 8: Zufallsgenerator
83100811.qxd 11.09.01 12:17 Seite 15 Abfahrzeit Programmierung der Grundfunktionen Programmierung der Grundfunktionen Zufallsgenerator Zur Einstellung der Abfahrzeit bedienen Sie sich der Tastenkombina- Der Zufallsgenerator erzeugt eine sogenannte Zufallszeit. Sie bewirkt, tion aus Stell-Taste und Ab-Taste. dass der Rolladen mit einer Abweichung von bis zu +/-15 Minuten von den zuvor programmierten Zeiten(*) hoch- bzw. -
Seite 9: Programmierung Der Sonderfunktionen
Seite 17 Allgemeines Programmierung der Sonderfunktionen Programmierung der Sonderfunktionen Grundeinstellung Ihre Rolladensteuerung Vestamatic Rolltec Pro verfügt über eine Für alle weiteren Sonderprogramme ist es notwendig, den aktuellen Vielzahl zusätzlicher Sonderprogramme, welche einer individuellen Wochentag sowie die aktuelle Kalenderwoche voreinzustellen: Programmierung auf Ihre persönlichen Bedürfnisse dienen. -
Seite 10: Programmierung Der Sonderfunktionen Wochen-Funktion
83100811.qxd 11.09.01 12:17 Seite 19 Grundeinstellung Programmierung der Sonderfunktionen Programmierung der Sonderfunktionen Wochen-Funktion Programmierung Kalenderwoche Die Wochen-Funktion ermöglicht es Ihnen, für jeden Tag der Woche eine eigene Auf- bzw. Abfahrzeit zu programmieren. Drücken Sie die Stell-Taste 1 x zusammen mit der Programmier- Drücken Sie die Stell-Taste 1 x zusammen mit der Programmier- Taste (P) und dann die Stell-Taste allein so oft, bis folgende Taste (P) und dann die Stell-Taste allein so oft, bis folgende Anzeige... -
Seite 11: Wochen-Funktion Programmierung Der Sonderfunktionen
83100811.qxd 11.09.01 12:17 Seite 21 Wochen-Funktion Programmierung der Sonderfunktionen Programmierung der Sonderfunktionen Astro-Funktion Folgende Zeiten sind in dieser Betriebsart werksseitig voreingestellt: Die Astro-Funktion ist im Prinzip ein elektronischer Kalender. In Ab- hängigkeit aller gespeicherten Sonnenauf- und Sonnenuntergangs- · Auffahrzeit – 0ß8:0ß0 Uhr zeiten wird (unter Berücksichtigung der geographischen Lage Ihres ·... - Seite 12 83100811.qxd 11.09.01 12:17 Seite 23 Astro-Funktion Programmierung der Sonderfunktionen Programmierung der Sonderfunktionen Astro-Funktion Merke: Schaltungsverlauf im Laufe eines Jahres, unter Berücksichtigung von Sommer-/ Winterzeit, bei einer vorgewählten Auffahrzeit von 6§= Uhr und einer Abfahrzeit von Liegt die programmierte Auffahrzeit vor der Sonnenaufgangszeit, 19§= Uhr.
- Seite 13 83100811.qxd 11.09.01 12:17 Seite 25 Astro-Funktion Programmierung der Sonderfunktionen Programmierung der Sonderfunktionen Astro-Funktion Um die Astro-Funktion zu aktivieren, bedienen Sie sich der Tasten- Code Gebiet kombination aus Stell- und Programmier-Taste (P). Entfernen Sie Schleswig-Holstein, Nord-Niedersachsen zuvor durch leichtes Ziehen die Abdeckhaube und nehmen Sie zur Mecklenburg-Vorpommern Einstellung einen Kugelschreiber oder etwas in ähnlicher Form.
- Seite 14 83100811.qxd 11.09.01 12:17 Seite 27 Astro-Funktion Programmierung der Sonderfunktionen Programmierung der Sonderfunktionen Astro-Funktion Sollten Sie mit den werksseitig programmierten Astrozeiten nicht Sollten Sie wünschen, dass an einem bestimmten Tag der Woche der zufrieden sein, so haben Sie die Möglichkeit, diese Zeiten +/- 59 Rolladen nicht zu einer Astrozeit öffnet und schließt, haben Sie die Minuten zu korrigieren.
-
Seite 15: Wende-Funktion
83100811.qxd 11.09.01 12:17 Seite 29 Motorlaufzeit Programmierung der Sonderfunktionen Programmierung der Sonderfunktionen Wende-Funktion Die werksseitige Einstellung der Motorlaufzeit beträgt 120 Sekunden. Die Wende-Funktion bewirkt, dass der Rolladen, nachdem er zur pro- Über den Programmpunkt Einstellung Motorlaufzeit haben Sie die grammierten Zeit automatisch heruntergefahren ist, für kurze Zeit Möglichkeit, die Motorlaufzeit von 3 Sekunden bis 120 Sekunden ein- wieder hochfährt (z.B. - Seite 16 Ferner ist zu berücksichtigen, dass die Rolladensteuerung 2. Tragrahmenanschlussklemme gemäß Anschlussplan (siehe Seite 32) Vestamatic Rolltec Pro ca. 1 Stunde am Netz angeschlos- anschließen. sen sein muss, damit alle Speicherfunktionen störungsfrei Achtung: Beim Anschluss sind die geltenden VDE-Bestim- arbeiten.
- Seite 17 83100811.qxd 11.09.01 12:17 Seite 33 Montageanleitung / Technische Daten Installation Installation Anschlussplan Montageanleitung Technische Daten Betriebsspannung: 230 VW, 50 Hz Leistungsaufnahme: Ausgang (Auf/Ab): 230 VW, 50 Hz Schaltleistung: 3 A, 230 VW, 50 Hz, cos f > 0,8 Schaltzeit: 3 – 120 Sekunden Betriebstemperaturbereich: 0 –...
- Seite 18 83100811.qxd 11.09.01 12:17 Seite 35 Anschlussbild Übersicht Bedienungselemente Vestamatic Rolltec Pro Vestamatic Rolltec Pro - 33 - - 34 -...
- Seite 19 Any changes or modifications thereof are not permissible and result in loss of all warranty claims. · If safe operation of control or roller shutter can not be guaranteed, the Vestamatic Rolltec Pro must be turned off immediately and protected against unintentional operation.
-
Seite 20: Inhaltsverzeichnis
83100811.qxd 11.09.01 12:17 Seite 39 Contents Contents Introduction General page 39 Installation Notes for professional electricians page 63 – 64 Manual mode page 40 Installation instructions / Technical data page 65 Automatic mode page 41 Wiring diagram page 66 Programming General page 42 Overview operating elements... -
Seite 21: Introduction
Introduction Introduction Manual mode The Vestamatic Rolltec Pro roller shutter control is used for the The Vestamatic Rolltec Pro roller shutter control features a selector manual and automatic mode of electrically driven roller shutters. Its button with which manual mode (MAN) or automatic mode (AUTO) numerous functions can be customised to your personal require- can be selected. -
Seite 22: Automatic Mode
Regardless of the pro- Important: Please note that the Vestamatic Rolltec Pro roller shutter grammed times, it is still possible to move the roller shutter up and control cannot be programmed in case of power failure. -
Seite 23: Summer/Winter Time
83100811.qxd 11.09.01 12:17 Seite 45 Summer/winter time Programming the basic functions Programming the basic functions Current time The display will indicate which time has been set. By operating the combination of set and time button you can set the current time. The (S) in the upper left hand corner of the display stands for summer time. -
Seite 24: Note
Programming the basic functions Programming the basic functions Up time The Vestamatic Rolltec Pro roller shutter control is delivered with the By operating the combination of set and up button you can set the following manufacturer’s default up and down times: up time. -
Seite 25: Down Time
83100811.qxd 11.09.01 12:17 Seite 49 Down time Programming the basic functions Programming the basic functions Random generator By operating the combination of set and down button you can set the The random generator generates the so-called random time which down time. causes the roller shutters to move up or down with a deviation of +/-15 minutes to the previously programmed times(*). -
Seite 26: General
Programming the day of the week Have a ball-point pen ready for the following settings and carefully pull to remove the cover cap of the Vestamatic Rolltec Pro. Press set and programming button (P) simultaneously. Then repeat pressing only the set button until the display indicates the following:... -
Seite 27: Week Function
83100811.qxd 11.09.01 12:17 Seite 53 Basic settings Programming the special functions Programming the special functions Week function Programming the calendar week The week function enables you to program a particular up and down time for each individual day of the week. Press set and programming button (P) simultaneously. -
Seite 28: Astro Function
83100811.qxd 11.09.01 12:17 Seite 55 Week function Programming the special functions Programming the special functions Astro function The following times were preset for this operation mode by the manu- The Astro function is basically an electronical calendar. Depending on facturer: the stored sunrise and sunset times, the up or down times are auto- matically corrected under consideration of the geographical location ·... - Seite 29 83100811.qxd 11.09.01 12:17 Seite 57 Astro function Programming the special functions Programming the special functions Astro function Note: Below the switching sequence is presented in the course of an entire year under con- sideration of summer/winter time, at an up time preset at 6:30 and a down time preset If the up time is programmed before sunrise, the roller shutter moves at 19:30.
- Seite 30 83100811.qxd 11.09.01 12:17 Seite 59 Astro function Programming the special functions Programming the special functions Astro function Press set and programming button (P) to activate the Astro function. Code Area Carefully pull to remove the cover cap and use a ball-point pen or Schleswig-Holstein, Northern Lower-Saxony something similar to perform the settings.
- Seite 31 83100811.qxd 11.09.01 12:17 Seite 61 Astro function Programming the special functions Programming the special functions Astro function If you want to change the sunrise/sunset times programmed by the If you want the roller shutter not to open and close at sunrise/sunset manufacturer, you have the option to correct theses times by +/- 59 on a particular day of the week, you have the option to take this day minutes.
-
Seite 32: Motor Run Time
83100811.qxd 11.09.01 12:17 Seite 63 Motor run time Programming the special functions Programming the special functions Reverse function The motor run time is set to 120 seconds by the manufacturer. With After the roller shutter has moved down at the programmed time, the the program option “set motor run time”... -
Seite 33: Notes For Professional Electricians
For trouble-free operation of all storing functions, it is 2. Connect the supporting frame terminal according to the wiring dia- necessary that the Vestamatic Rolltec Pro roller shutter gram (see page 66). control is connected to the line voltage for approx. 1 hour. -
Seite 34: Installation Instructions / Technical Data
83100811.qxd 11.09.01 12:17 Seite 67 Installation instructions / Technical data Installation Installation Wiring diagram Installation instructions Technical data Power supply: 230 VW, 50 Hz Rated power: Output (up/down): 230 VW, 50 Hz Maximum load: 3A, 230 VW, 50 Hz, cos f > 0.8 Switching time: 3 –... - Seite 35 83100811.qxd 11.09.01 12:17 Seite 69 Notizen / Notes Übersicht Bedienungselemente / Overview operating elements Vestamatic Rolltec Pro...
- Seite 36 83100811.qxd 11.09.01 12:17 Seite 71 Anschlussbild / Wiring diagram Vestamatic Rolltec Pro...
