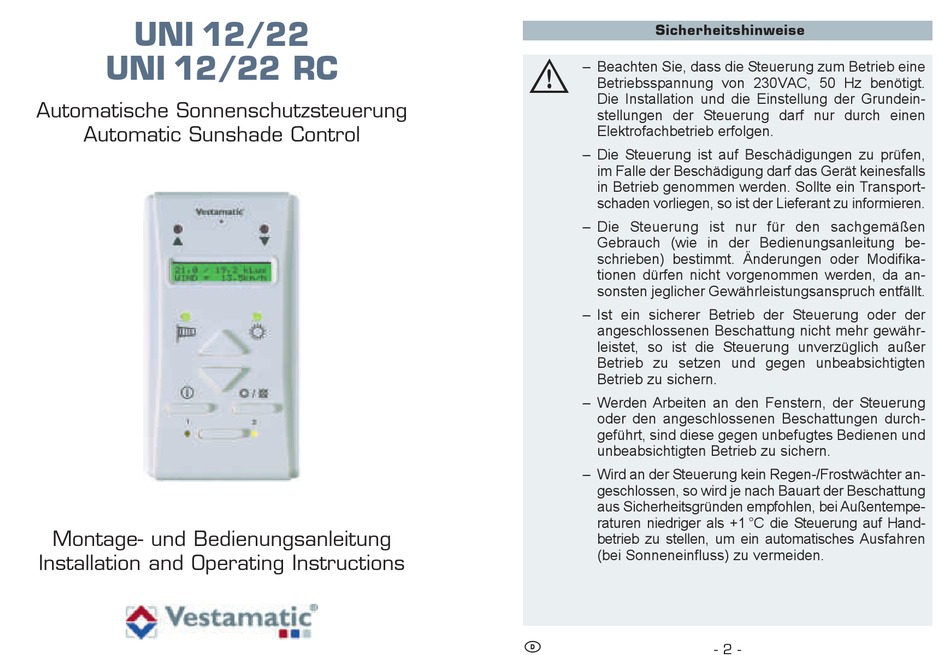

UNI 12/22
UNI 12/22 RC

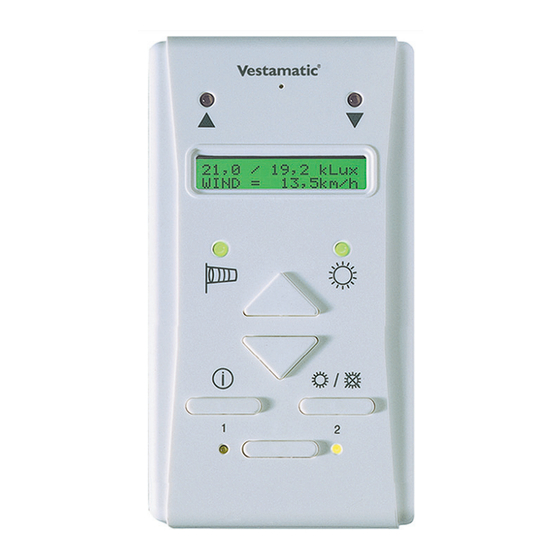

Automatische Sonnenschutzsteuerung
Automatic Sunshade Control
Montage- und Bedienungsanleitung
Installation and Operating Instructions
Sicherheitshinweise
Ä
– Beachten Sie, dass die Steuerung zum Betrieb eine
Betriebsspannung von 230VAC, 50 Hz benötigt.
Die Installation und die Einstellung der Grundein-
stellungen der Steuerung darf nur durch einen
Elektrofachbetrieb erfolgen.
– Die Steuerung ist auf Beschädigungen zu prüfen,
im Falle der Beschädigung darf das Gerät keinesfalls
in Betrieb genommen werden. Sollte ein Transport-
schaden vorliegen, so ist der Lieferant zu informieren.
– Die Steuerung ist nur für den sachgemäßen
Gebrauch (wie in der Bedienungsanleitung be-
schrieben) bestimmt. Änderungen oder Modifika-
tionen dürfen nicht vorgenommen werden, da an-
sonsten jeglicher Gewährleistungsanspruch entfällt.
– Ist ein sicherer Betrieb der Steuerung oder der
angeschlossenen Beschattung nicht mehr gewähr-
leistet, so ist die Steuerung unverzüglich außer
Betrieb zu setzen und gegen unbeabsichtigten
Betrieb zu sichern.
– Werden Arbeiten an den Fenstern, der Steuerung
oder den angeschlossenen Beschattungen durch-
geführt, sind diese gegen unbefugtes Bedienen und
unbeabsichtigten Betrieb zu sichern.
– Wird an der Steuerung kein Regen-/Frostwächter an-
geschlossen, so wird je nach Bauart der Beschattung
aus Sicherheitsgründen empfohlen, bei Außentempe-
raturen niedriger als +1 °C die Steuerung auf Hand-
betrieb zu stellen, um ein automatisches Ausfahren
(bei Sonneneinfluss) zu vermeiden.
D
- 2 -
