83300511 H1.qxd
26.06.01

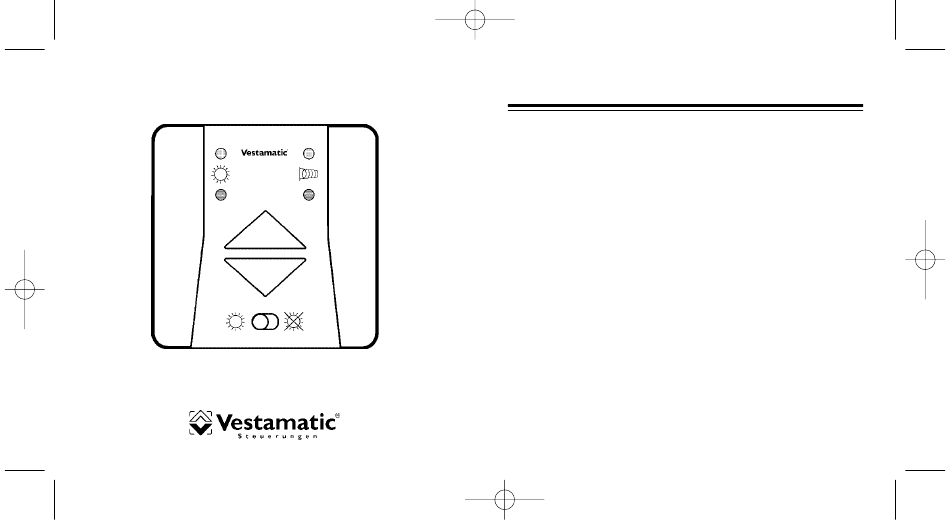

Markise Plus 500
Montage- und Bedienungsanleitung
Installation and Operating Instructions
13:44
Seite 1
Sicherheitshinweise
· Beachten Sie, dass die Markisensteuerung Vestamatic Markise Plus 500
zum Betrieb eine Betriebsspannung von 230 VW, 50 Hz benötigt. Bitte beauftragen
Sie mit der Installation und der Einstellung der DIP-Schalter auf der Geräterück-
seite einen Elektrofachbetrieb.
· Werden Arbeiten an der Markise durchgeführt, die mit der Markisensteuerung
Vestamatic Markise Plus 500 arbeitet, muss zuvor die Betriebsspannung
abgeschaltet werden.
· Die Steuerung ist nur für den sachgemäßen Gebrauch (wie in der Bedienungs-
anleitung beschrieben) bestimmt. Änderungen oder Modifikationen dürfen nicht
vorgenommen werden, da ansonsten jeglicher Gewährleistungsanspruch entfällt.
· Sofort nach dem Auspacken sollte die Markisensteuerung Vestamatic Markise
Plus 500 auf mechanische Schäden untersucht werden. Falls ein Transportscha-
den vorliegt, ist sofort der Lieferant zu informieren.
Die Steuerung darf bei Beschädigung nicht in Betrieb genommen werden!
· Wenn anzunehmen ist, dass ein gefahrloser Betrieb der Steuerung oder der
Markise nicht mehr möglich ist, so ist die Markisensteuerung Vestamatic
Markise Plus 500 außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb
zu sichern.
- 2 -
D

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Vestamatic Markise Plus 500

Inhaltszusammenfassung für Vestamatic Markise Plus 500

  • Seite 1 · Wenn anzunehmen ist, dass ein gefahrloser Betrieb der Steuerung oder der Markise nicht mehr möglich ist, so ist die Markisensteuerung Vestamatic Montage- und Bedienungsanleitung Markise Plus 500 außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Installation and Operating Instructions...

  • Seite 2: Inhaltsverzeichnis

    13:44 Seite 3 Inhalt Einleitung Sicherheitshinweise Seite 2 Der Kauf der Markisensteuerung Vestamatic Markise Plus 500 war eine gute Entscheidung. Sie haben damit ein hochwertiges Produkt Einleitung Seite 4 erworben, das über eine Vielzahl sinnvoller Funktionen verfügt und Übersicht Bedienungselemente Seite 5 nach höchsten Qualitätsanforderungen hergestellt wird.

  • Seite 3: Übersicht Bedienungselemente

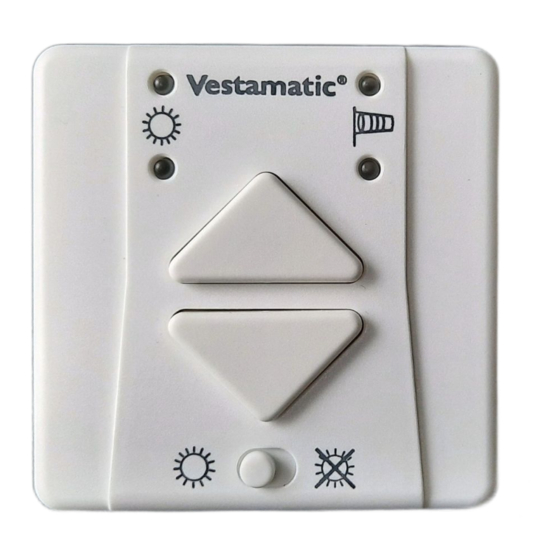

    13:44 Seite 5 Übersicht Bedienungselemente Hinweise für den Elektrofachbetrieb / Montageanleitung 1. Entfernen Sie die Abdeckhaube der Markisensteuerung Vestamatic Markise LED Sonnen-Signal LED Wind-Signal Plus 500 durch leichtes Ziehen. 2. Lösen Sie die Schrauben und trennen Sie den Tragrahmen vom Gehäuse.

  • Seite 4: Einstellung Betriebsart

    Jalousie eingesetzt, so wird bei Einstellung eines Wendeimpulses pensteuergeräte realisieren. (siehe Seiten 17 – 18) zusätzlich die manuelle Einstellung des Lamel- lenwinkels möglich. Für die Markisensteuerung Vestamatic Markise Plus 500 ist u.a. fol- gendes Zubehör optional erhältlich: Keine Wendezeit eingestellt: Betriebsart „Markise“ Sonnensensor SS 01, Artikel-Nr.

  • Seite 5: Betrieb Ohne Sonneneinfluss (Handbetrieb)

    83300511 H1.qxd 26.06.01 13:44 Seite 9 Betrieb ohne Sonneneinfluss (Handbetrieb) Betrieb mit Sonneneinfluss (Automatikbetrieb) Umschalter nach rechts schieben (# # S ). Umschalter nach links schieben (S). Jetzt ist die Sonnen-Funktion außer Jetzt ist die Sonnen-Funktion aktiv. Kraft. Wird die Einfahr-Taste bzw. In dieser Betriebsart fährt die Markise Ausfahr-Taste gedrückt, fährt die automatisch aus, wenn der dafür ein-...

  • Seite 6: Sonnensensor (S-Led)

    83300511 H1.qxd 26.06.01 13:44 Seite 11 Sonnensensor (S-LED) Windmesser (w-LED) Grüne LED leuchtet: Eingestellter Sonnenansprechwert ist erreicht. Grüne LED leuchtet: Kein Windalarm. Rote LED leuchtet: Eingestellter Sonnenansprechwert ist nicht Rote LED leuchtet: Windalarm – die Markise ist eingefahren. Sie erreicht. kann in keinem Fall ausgefahren werden, selbst wenn die Sonnen-LED grün leuchtet.

  • Seite 7: Windmesserüberwachung

    über eine Dauer von 48 Stunden keine Signale mehr liefern, so erfolgt über ein Potentiometer mit Hilfe des mitgelieferten Einstell- zeigen die LED der Markisensteuerung Vestamatic Markise Plus 500 werkzeuges. Entfernen Sie hierzu die Abdeckhaube der Markisen- durch abwechselndes Blinken (Warnhinweis) an, dass der Wind- steuerung Vestamatic Markise Plus 500 durch leichtes Ziehen.

  • Seite 8: Einstellung Windgrenzwert

    83300511 H1.qxd 26.06.01 13:44 Seite 15 Einstellung Windgrenzwert Einstellung Windgrenzwert Die Einstellung des Windgrenzwertes ist abhängig von Größe und m/s km/h Windgeschwindigkeit Bauart der Markise. nach Beaufort 10,80 3 (schwache Brise) Überschreitet die gemessene Windgeschwindigkeit den eingestellten Grenzwert, so werden die Beschattungen sofort eingefahren. Ein 18,00 3 (schwache Brise) erneutes Ausfahren der Markise ist erst nach einer Rückstellverzöge-...

  • Seite 9: Einstellung Wendeimpuls

    Einstellung Wendeimpuls Einstellung Wendeimpuls Die Einstellung des Wendeimpulses ist abhängig von Größe und Wendezeit Bauart der Markise. Die Markisensteuerung Vestamatic Markise in Sekunden Plus 500 kann dem an der Markise angeschlossenen Motor nach keine Wende Beendigung der Schaltzeit von 180 Sekunden einen Wendeimpuls geben.

  • Seite 10: Anschlussplan

    83300511 H1.qxd 26.06.01 13:44 Seite 19 Anschlussplan Technische Daten und Maßbilder Technische Daten Betriebsspannung: 230 VW, 50 Hz Leistungsaufnahme: 1,5 W Ausgang: 230 VW Schaltleistung: 4 A, 230 VW, , c os f > 0,8 Schaltzeit: 180 Sekunden Betriebstemperaturbereich: 0 – 40 °C Schutzart: IP 40 Technische Änderungen vorbehalten!
