Anschluss der Taster für die externe Bedienung der Kanalgruppen
Arbeitsweise
Jede Kanalgruppe verfügt über Ihren eigenen Auf-/Ab-Eingang an der Controlbox. Diese Eingänge
benötigen einen potentialfreien Taster- oder Schalter, mit dem auch mehrere Kanalgruppen gleichzeitig
gesteuert werden können. Schließen Sie den Taster/Schalter an den gewünschten Eingang und an der
dazugehörigen Klemme der Controlbox an.
Leitungslängen
Die maximale Leitungslänge bei Verwendung der Leitung JY ST (Y) 2 × 2 × 0,8 beträgt 100 m.
Anschlussklemmen
Schließen Sie den Taster für die externe Bedienung an den benötigten Eingang und an einer der GND-
Klemmen an.
I
HINWEIS!
Keine Anschlussmöglichkeit Taster Externe Bedienung 3 und 4 bei der Version M 2C Wired.
© Vestamatic GmbH
Informationen für den Installateur - Controlbox

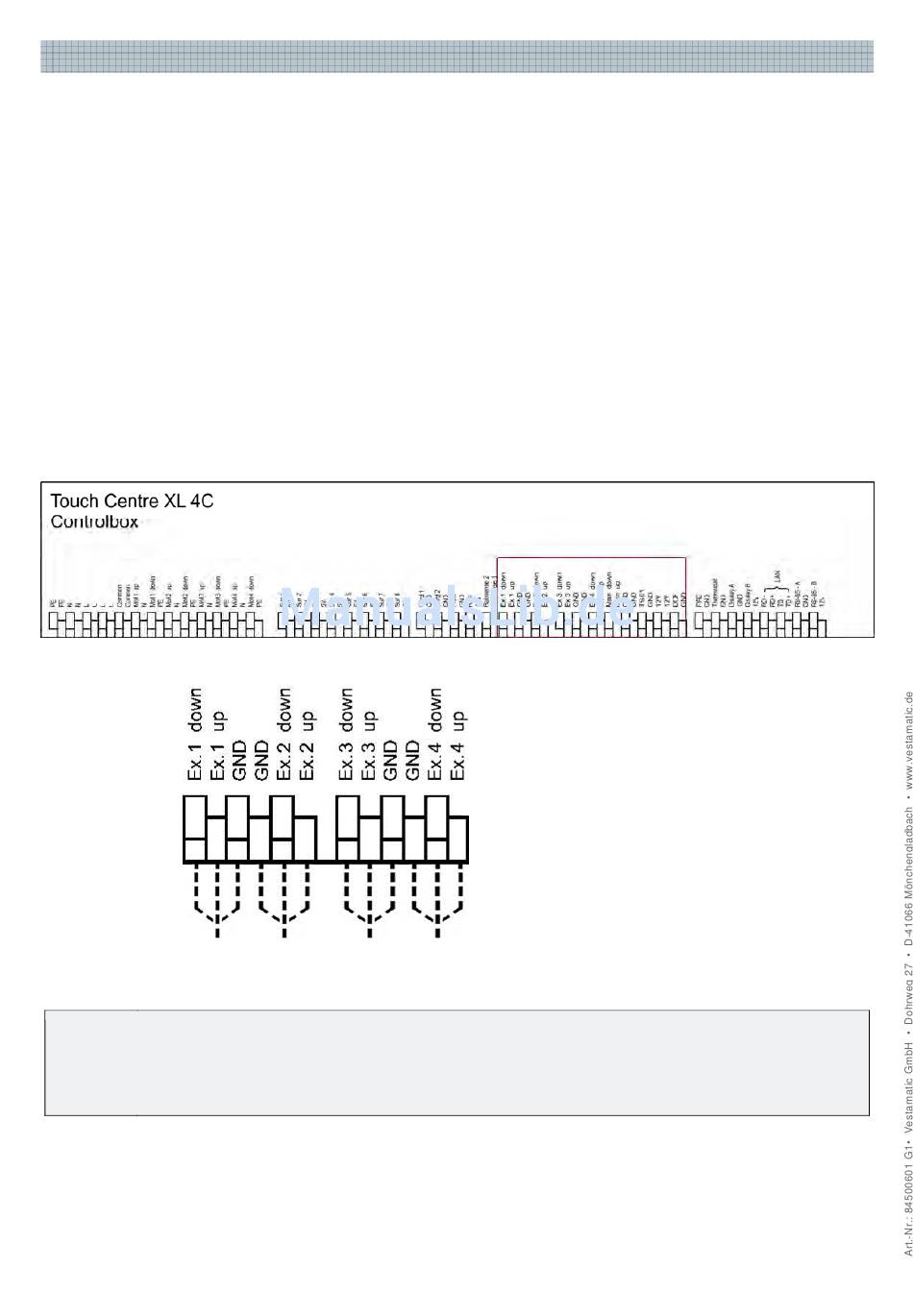

Abb.: Anschluss externe Taster
