Anschluss von 230VAC Motoren
Die Steuerung ist für den direkten Anschluss von 4 × 230VAC-Motoren ausgelegt. Hierbei darf die
Gesamtleistung der Motoren 1380 W nicht überschreiten. Jeder Ausgang besitzt eine eigene Anschluss-
klemme für Einfahrt / Ausfahrt / Neutral- und Schutzleiter und ist über eine gemeinsame Feinsicherung F 2
in der Steuerung mit 6,3 AT abgesichert.
HINWEIS!
I
– Bei direktem Anschluss von 230VAC Motoren, muss zusätzlich eine Drahtbrücke mit
einem Querschnitt von 1,5 mm
montiert werden.
© Vestamatic GmbH
Informationen für den Installateur - Controlbox

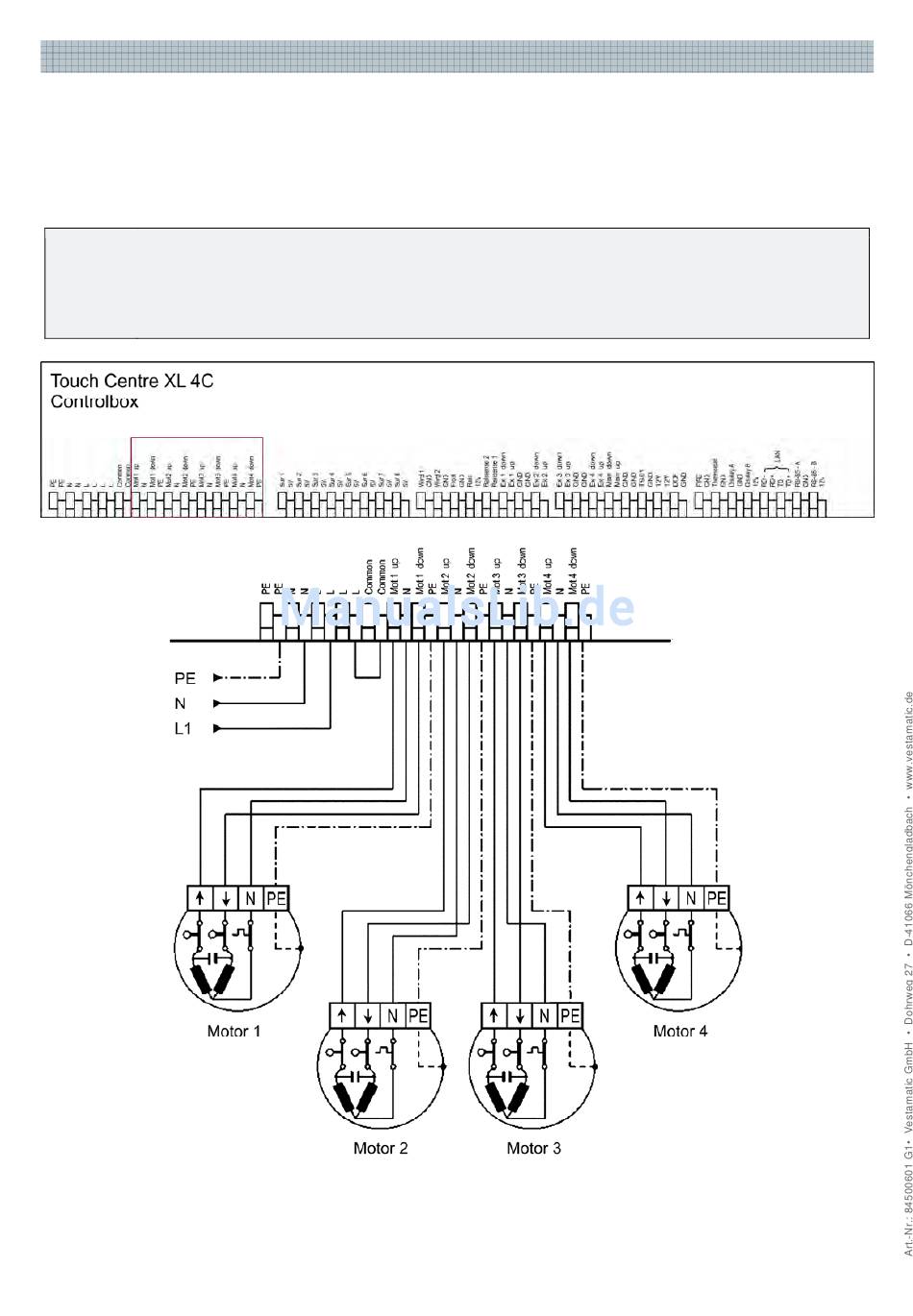

Abb.: Drahtbrücke und direkter Anschluss von 230VAC Motoren
2
zwischen den Anschlussklemmen L und Common
- 13 -
