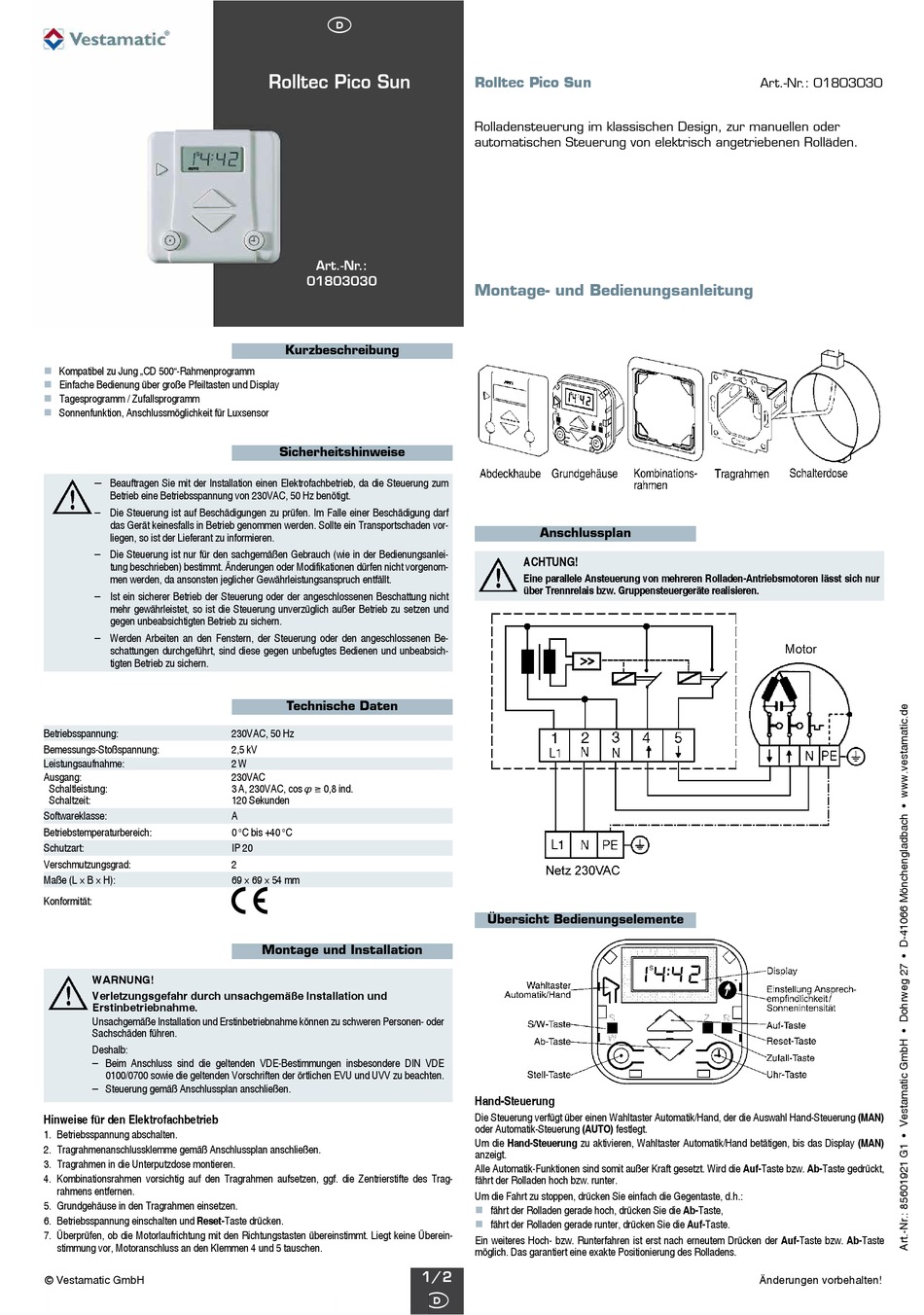

Vestamatic 01803030 Montage- Und Bedienungsanleitung

Kompatibel zu Jung „CD 500"-Rahmenprogramm
„
Einfache Bedienung über große Pfeiltasten und Display
„
Tagesprogramm / Zufallsprogramm
„
„ Sonnenfunktion, Anschlussmöglichkeit für Luxsensor
–
Beauftragen Sie mit der Installation einen Elektrofachbetrieb, da die Steuerung zum
Betrieb eine Betriebsspannung von 230VAC, 50 Hz benötigt.
– Die Steuerung ist auf Beschädigungen zu prüfen. Im Falle einer Beschädigung darf
das Gerät keinesfalls in Betrieb genommen werden. Sollte ein Transportschaden vor-
liegen, so ist der Liefe rant zu informieren.
– Die Steuerung ist nur für den sachgemäßen Gebrauch (wie in der Bedienungsanlei-
tung beschrieben) bestimmt. Änderungen oder Modifikationen dürfen nicht vorgenom-
men werden, da ansonsten jeglicher Gewährleistungsanspruch entfällt.
– Ist ein sicherer Betrieb der Steuerung oder der angeschlossenen Beschattung nicht
mehr gewährleistet, so ist die Steuerung unverzüglich außer Betrieb zu setzen und
gegen unbeabsichtigten Betrieb zu sichern.
– Werden Arbeiten an den Fenstern, der Steuerung oder den angeschlossenen Be-
schat tungen durchgeführt, sind diese gegen unbefugtes Bedienen und unbeabsich-
tigten Betrieb zu sichern.
Betriebsspannung:
Bemessungs-Stoßspannung:
Leistungsaufnahme:
Ausgang:
Schaltleistung:
Schaltzeit:
Softwareklasse:
Betriebstemperaturbereich:
Schutzart:
Verschmutzungsgrad:
Maße (L × B × H):
Konformität:
WARNUNG!
Verletzungsgefahr durch unsachgemäße Installation und
Erstinbetriebnahme.
Unsachgemäße Installation und Erstinbetriebnahme können zu schweren Personen- oder
Sachschäden führen.
Deshalb:
– Beim Anschluss sind die geltenden VDE-Bestimmungen insbesondere DIN VDE
0100/0700 sowie die geltenden Vorschriften der örtlichen EVU und UVV zu beachten.
– Steuerung gemäß Anschlussplan anschließen.
Hinweise für den Elektrofachbetrieb
1. Betriebsspannung abschalten.
2. Tragrahmenanschlussklemme gemäß Anschlussplan an schließen.
3. Tragrahmen in die Unterputzdose montieren.
4. Kombinationsrahmen vorsichtig auf den Tragrahmen aufsetzen, ggf. die Zentrierstifte des Trag-
rahmens entfernen.
5. Grundgehäuse in den Tragrahmen einsetzen.
6. Betriebsspannung einschalten und Reset-Taste drücken.
7. Überprüfen, ob die Motorlaufrichtung mit den Richtungstasten über ein stimmt. Liegt keine Überein-
stimmung vor, Motoranschluss an den Klemmen 4 und 5 tauschen.
© Vestamatic GmbH
D
Rolltec Pico Sun
Art.-Nr.:
01803030
Kurzbeschreibung
Sicherheitshinweise
Technische Daten
230V AC, 50 Hz
2,5 kV
2 W
230VAC
3 A, 230V AC, cos f > 0,8 ind.
120 Sekunden
A
0 °C bis +40 °C
IP 20
2
p
69 × 69 × 54 mm
Montage und Installation

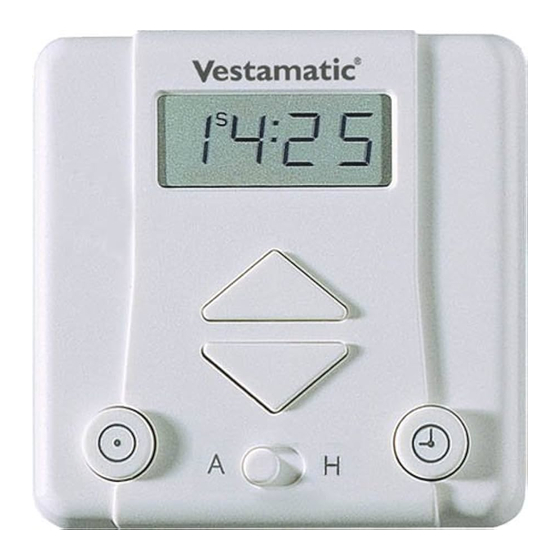

Rolltec Pico Sun
Rolladensteuerung im klassischen Design, zur manuellen oder
automatischen Steuerung von elektrisch angetriebenen Rolläden.
Montage- und Bedienungsanleitung
Anschlussplan
ACHTUNG!
Eine parallele Ansteuerung von mehreren Rolladen-Antriebsmotoren lässt sich nur
über Trennrelais bzw. Gruppensteuergeräte realisieren.
Übersicht Bedienungselemente
Hand-Steuerung
Die Steuerung verfügt über einen Wahltaster Automatik/Hand, der die Auswahl Hand-Steuerung (MAN)
oder Auto matik-Steuerung (AUTO) festlegt.
Um die Hand-Steuerung zu aktivieren, Wahltaster Automatik/Hand betä tigen, bis das Display (MAN)
anzeigt.
Alle Automatik-Funktionen sind somit außer Kraft gesetzt. Wird die Auf-Taste bzw. Ab-Taste gedrückt,
fährt der Rolladen hoch bzw. runter.
Um die Fahrt zu stoppen, drücken Sie einfach die Gegentaste, d. h.:
fährt der Rolladen gerade hoch, drücken Sie die Ab-Taste,
„
fährt der Rolladen gerade runter, drücken Sie die Auf-Taste.
„
Ein weiteres Hoch- bzw. Runterfahren ist erst nach erneutem Drücken der Auf-Taste bzw. Ab-Taste
möglich. Das garantiert eine exakte Positionierung des Rolladens.
1/2
D
Art.-Nr.: 01803030
Änderungen vorbehalten!
