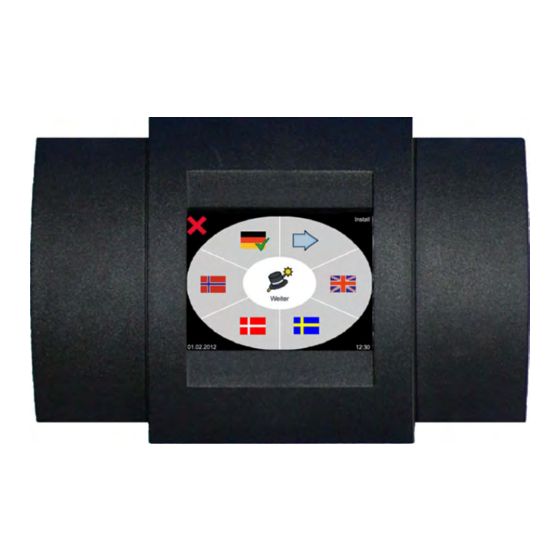

Touch Centre XL 4C Wired
Touch Centre M 2C Wired
Zentralsteuerungen für Sonnenschutzanlagen
sowie für Dachfenster, Beleuchtung,
Lüftung und Heizung
Montage- und Bedienungsanleitung
Inhalt
sverzeichnis
Vorherige
Seite
Nächste
Seite
1
2
3
4
5
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Vestamatic XL 4C Wired
Steuergeräte Vestamatic Touch Centre XL 4C Wired Montageanleitung
(8 Seiten)
Steuergeräte Vestamatic VestaLogo 500 Bedienungsanleitung
Rollladensteuerung (18 Seiten)
Steuergeräte Vestamatic Quattro S50 Montage- Und Bedienungsanleitung
Rollladensteuerung (29 Seiten)
Steuergeräte Vestamatic Rollmat Plus G Bedienungsanleitung
(40 Seiten)
Steuergeräte Vestamatic VestaFunk MS12–500 Montage- Und Bedienungsanleitung
(22 Seiten)
Steuergeräte Vestamatic Rolltec Pro Bedienungsanleitung
(36 Seiten)
Steuergeräte Vestamatic Markise Plus 500 Montage- Und Bedienungsanletung
V 2.0 (26 Seiten)
Steuergeräte Vestamatic Rolltec Pro G/S Montageanleitung Und Bedienungsanleitung
(42 Seiten)
Steuergeräte Vestamatic VestaFunk MS16 Montage- Und Bedienungsanleitung
(16 Seiten)
Inhaltszusammenfassung für Vestamatic XL 4C Wired

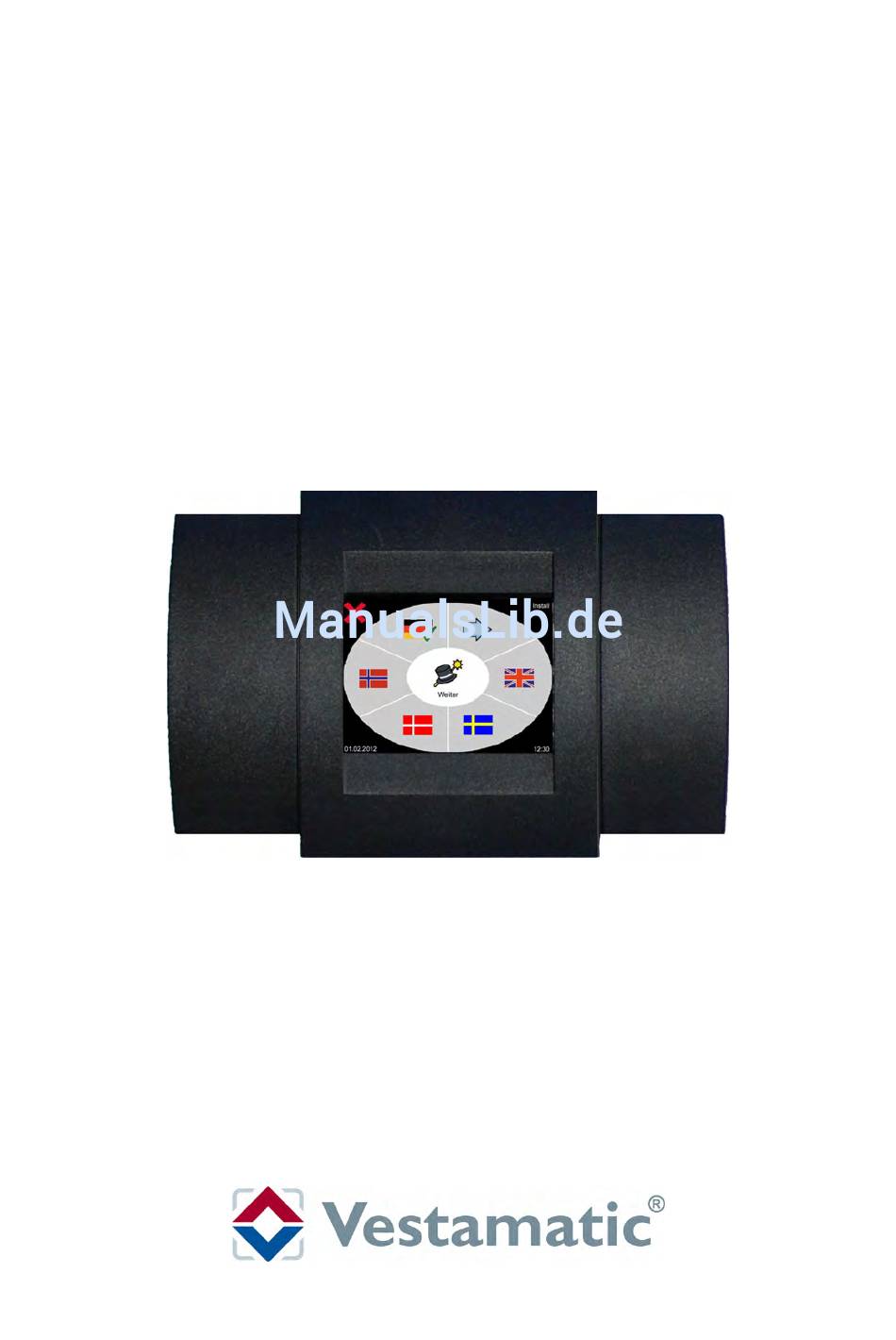

Seite 1

Touch Centre XL 4C Wired Touch Centre M 2C Wired Zentralsteuerungen für Sonnenschutzanlagen sowie für Dachfenster, Beleuchtung, Lüftung und Heizung Montage- und Bedienungsanleitung...
Seite 2: Inhaltsverzeichnis
Einstellung Sprache der Bedienoberfläche Erkennung Kommunikationsaufbau Scan der angeschlossenen Sensorik Typauswahl der angeschlossenen Kanalgruppe Sensorauswahl der angeschlossenen Sensorik Sensorzuordnung Sonne Sensorzuordnung Wind / Einstellung Windsensortyp Sensorzuordnung Temperatur Sensorzuordnung Regen Aktivierung Gerätesperrfunktion 33-34 Wizard Ende © Vestamatic GmbH Änderungen vorbehalten! - 2 -...
Seite 3
Einstellung Manuelle Ausfahrt bei Regen / Frost Windfunktion Einstellung Windgrenzwert 1 Einstellung Windgrenzwert 2 Einstellung Wind-Ansprechverzögerung Einstellung Wind-Rückstellverzögerung Einstellung Windeinheit Temperaturfunktion Einstellung Temperaturgrenzwert 1 Einstellung Temperaturgrenzwert 2 Einstellung Motorlaufzeit für Temperaturgrenzwert 2 Einstellung Temperatur-Rückstellverzögerung Einstellung Temperatureinheit © Vestamatic GmbH Änderungen vorbehalten! - 3 -...
Seite 4
Einstellung Rückstellverzögerung Einstellung Temperatureinheit Lüftungsfunktion Einstellung Temperaturgrenzwert Einstellung Rückstellverzögerung Einstellung Temperatureinheit Warnhinweise der Steuerung Städteliste für die Astrofunktion Symbolbeschreibung 68-72 Werksseitige Grundeinstellungen 73-75 Persönliche Einstellungen 76-78 Störungsbeseitigung 79-81 Reinigung / Entsorgung Kundenservice © Vestamatic GmbH Änderungen vorbehalten! - 4 -...
Seite 5: Sicherheitshinweise / Erläuterung Der Warnhinweise
Ein Sachschaden am Gerät kann bei Nichtbeachtung des Gefahrenhinweises ent- stehen. Achtung Nichtbeachtung führt zu Störungen im Umgang mit dem Produkt, nicht jedoch zu Schäden für Personen oder Sachen. Anwendungstipps und nützliche Informationen zur optimalen Nutzung des Produktes. © Vestamatic GmbH Änderungen vorbehalten! - 5 -...
Seite 6: Lieferumfang
2ß Wandmontageplatte für Displaybox 3ß Montageanleitung 4ß Bedienungsanleitung auf CD 5ß Eingabestift Touch Centre Varianten: Touch Centre XL 4C Wired Art.-Nr.: 01080212 Touch Centre M 2C Wired Art.-Nr.: 01080210 Zubehör: Luxsensor LS 30 Art.-Nr.: 01161210 Windsensor WS XS Art.-Nr.: 01100310 Windsensor WS XS Alu Art.-Nr.: 01100410...
Seite 7: Funktionsbeschreibung
Maße (L × B × H): 270 × 220 × 108 mm (Controlbox) 155 × 105 × 35 mm (Displaybox) Farbangabe: Displaybox: schwarz (ähnlich RAL 9005) / Standardausführung Controlbox: lichtgrau (ähnlich RAL 7035) Prüfzeichen: © Vestamatic GmbH Änderungen vorbehalten! - 7 -...
Seite 8: Informationen Für Den Installateur
Geräte darf 1380 W nicht überschreiten. Über- schreitet die Leistungsaufnahme der angeschlossenen Geräte 1380 W, so ist die Verwendung eines Trennrelais MC TR 1 PF (01054720) je Kanalgruppe zwingend erforderlich. © Vestamatic GmbH Änderungen vorbehalten! - 8 -...
Seite 9: Controlbox
6. Sollen ein oder mehrere Motoren (230VAC, 50 Hz) bzw. Trennrelais direkt angeschlossen werden, so ist eine Brücke zwischen der Klemme Common und der Klemme L des Netzanschlusses zu legen. 7. Setzen Sie den Gehäusedeckel wieder auf und ziehen Sie die Gehäusedeckelschrauben fest. © Vestamatic GmbH Änderungen vorbehalten! - 9 -...
Seite 10: Anschlussplan
Informationen für den Installateur – Controlbox Anschlussplan © Vestamatic GmbH Änderungen vorbehalten! - 10 -...
Seite 11
Informationen für den Installateur - Controlbox Anschlussplan © Vestamatic GmbH Änderungen vorbehalten! - 11 -...
Seite 12: Netzspannungsversorgung
Unsachgemäße Installation und Erstinbetriebnahme kann zu schweren Personen- oder Sachschäden führen. Deshalb: – Beim Anschluss sind die geltenden VDE-Bestimmungen, insbesondere DIN VDE 0100/0700 sowie die geltenden Vorschriften der örtlichen EVU und UVV zu beachten. – Steuerung gemäß Anschlussplan anschließen. © Vestamatic GmbH Änderungen vorbehalten! - 12 -...
Seite 13: Anschluss Von 230Vac-Motoren
– Bei direktem Anschluss von 230VAC Motoren, muss zusätzlich eine Drahtbrücke mit einem Querschnitt von 1,5 mm zwischen den Anschlussklemmen L und Common montiert werden. Abb.: Drahtbrücke und direkter Anschluss von 230VAC Motoren © Vestamatic GmbH Änderungen vorbehalten! - 13 -...
Seite 14: Anschluss Von Dezentralen Steuerungen
Ausgängen der Steuerung ist NICHT zulässig. Ist eine Ansteuerung von Motoren und dezentralen Steuerungen erforderlich, so muss für jede Kanal- gruppe der Steuerung die einen potentialfreien Ausgang benötigt, zusätzlich ein Trennrelais MC TR 1 PF (01054720) eingesetzt werden. © Vestamatic GmbH Änderungen vorbehalten! - 14 -...
Seite 15: Montage / Anschluss Der Windsensoren
Haushaltsreinigungsmitteln ohne aggressive oder scheuernde Inhaltsstoffe gereinigt werden. Leitungslängen Für den Fall, dass die Signalleitung von 5 m zu kurz ist, kann die Signalleitung auf max. 100 m bei gleichem Querschnitt verlängert werden. © Vestamatic GmbH Änderungen vorbehalten! - 15 -...
Seite 16: Montage / Anschluss Der Luxsensoren
Hierbei ist die Ausrichtung so vorzunehmen, dass die Kabeleinführung nach unten zeigt. Das Messwertkabel wird mit Schellen, Kabelbinder oder ähnlichen Befestigungsmaterialien an dem jeweiligen Montagebügel eng anliegend befestigt, damit bei höheren Windgeschwindigkeiten das Kabel nicht durch Flattern und durchscheuern zerstört werden kann. © Vestamatic GmbH Änderungen vorbehalten! - 16 -...
Seite 17
Die 8 möglichen Luxsensoren werden an den Anschlussklemmen Sun 1 und 5V, Sun 2 und 5V bis Sun 8 und 5V an der Controlbox angeschlossen. Eine Polarität der Luxsensoren muss nicht beachtet werden. Abb.: Anschluss Luxsensoren HINWEIS! Keine Anschlussmöglichkeit der Luxsensoren 5 bis 8 bei der Version M 2C Wired. © Vestamatic GmbH Änderungen vorbehalten! - 17 -...
Seite 18: Montage / Anschluss Der Regensensoren
Verschmutzung kann der Regensensor mit herkömmlichen Haushaltsreinigungsmitteln ohne aggressive oder scheuernde Inhaltsstoffe gereinigt werden. Leitungslängen Die Signalleitung kann auf max. 100 m bei einem Querschnitt von 0,8 mm verlängert werden. © Vestamatic GmbH Änderungen vorbehalten! - 18 -...
Seite 19
Informationen für den Installateur - Controlbox Anschlussklemmen Regensensor Controlbox Anschlussklemme Signal Anschlussklemme Persönliche Notizen +12V Empfindlichkeit I Rainsense 1 Empfindlichkeit II Rainsense 2 Frostsignal Frost Regensignal Rain Abb.: Anschluss Regensensoren © Vestamatic GmbH Änderungen vorbehalten! - 19 -...
Seite 20: Montage / Anschluss Der Temperatursensoren
(Ausnahme TE Indoor) mit herkömmlichen Haushaltsreinigungsmitteln ohne aggressive oder scheuernde Inhaltsstoffe gereinigt werden. Leitungslängen Für den Fall, dass die Signalleitung von 5 m zu kurz ist, kann die Signalleitung auf max. 100 m bei gleichem Querschnitt verlängert werden. © Vestamatic GmbH Änderungen vorbehalten! - 20 -...
Seite 21: Montage / Anschluss Des Dcf-Funkuhrempfängers
Eine Ausrichtung des Funkuhrempfängers Richtung Frankfurt optimiert die Empfangsqualität des Signals zusätzlich. Wartung / Reinigung Der DCF-Funkuhrempfänger arbeitet wartungsfrei. Bei überdurchschnittlich starker Verschmutzung kann der Sensor mit herkömmlichen Haushaltsreinigungsmitteln ohne aggressive oder scheuernde Inhaltsstoffe gereinigt werden. © Vestamatic GmbH Änderungen vorbehalten! - 21 -...
Seite 22
Die Signalleitung kann auf max. 50 m bei einem Querschnitt von 0,34 mm verlängert werden. Anschlussklemmen Controlbox DCF-Funkuhrempfänger Signal Anschlussklemme Persönliche Notizen Anschlussklemmen +12V +12V Neg. Logik Abb.: Anschlussplan DCF-Funkuhrempfänger Anschlussklemmen Abb.: Anschluss DCF-Funkuhrempfänger © Vestamatic GmbH Änderungen vorbehalten! - 22 -...
Seite 23: Anschluss Der Taster Für Die Externe Bedienung Der Kanalgruppen
Schließen Sie den Taster für die externe Bedienung an den benötigten Eingang und an einer der GND- Klemmen an. Abb.: Anschluss externe Taster HINWEIS! Keine Anschlussmöglichkeit Taster Externe Bedienung 3 und 4 bei der Version M 2C Wired. © Vestamatic GmbH Änderungen vorbehalten! - 23 -...
Seite 24: Anschluss Des Wartungsschalters Für Die Kanalgruppen
Lebensgefahr durch plötzliches Bewegen der angeschlos- senen Beschattung, Mechanik oder der Dachfenster! Deshalb: Werden Wartungsarbeiten im ausgefahrenen Zustand an den angeschlossenen Anlagen durchgeführt, so muss zuvor die Betriebsspannung der jeweiligen Anlage oder der Controlbox abgeschaltet werden. © Vestamatic GmbH Änderungen vorbehalten! - 24 -...
Seite 25: Anschluss Der Steuerung An Ein Rauch-Brandmeldesystem
Die maximale Leitungslänge bei Verwendung der Leitung JY ST (Y) 2 × 2 × 0,8 beträgt 100 m. Anschlussklemmen Wenn nicht an BMS angeschlossen! Abb.: Anschluss Rauch-Brandmeldesystem HINWEIS! Der Einbau der Drahtbrücke erfolgt nur, wenn die Steuerung nicht an eine Rauch- Brandmeldezentrale angeschlossen wird. © Vestamatic GmbH Änderungen vorbehalten! - 25 -...
Seite 26: Displaybox
Die maximale Leitungslänge bei Verwendung der Leitung JY ST (Y) 2 × 2 × 0,8 beträgt 100 m. Anschlussklemmen Abb.: Anschluss Controlbox ─ Displaybox ACHTUNG! Ä Anschluss vor Inbetriebnahme prüfen! Fehlanschluss führt zur Zerstörung der Steuerung. © Vestamatic GmbH Änderungen vorbehalten! - 26 -...
Seite 27
– Kabel der 4-Draht-Schnittstelle durchführen und gemäß Anschlussplan (Seite 26) anschließen. – Gehäuserückseite wieder aufsetzen und mit den Abb.: 3 6 Schrauben wieder festschrauben. – Die Displaybox kann dann in die Montageplatte eingehängt werden. © Vestamatic GmbH Änderungen vorbehalten! - 27 -...
Seite 28: Der Installationsassistent (Wizard)
Anschluss Punkt 9 bis 18. 17. Aktivierung Regensensor 18. Aktivierung der Geräte- 19. Sicherheitsabfrage für 20. Einstellung der Tages- 21. Einstellungsmöglichkeit Sperrfunktion die Aktivierung der anzahl bis Gerät gesperrt der Sicherheitsposition – Geräte-Sperrfunktion wird Wizard Ende © Vestamatic GmbH Änderungen vorbehalten! - 28 -...
Seite 29: Allgemeine Hinweise
Benutzeroberfläche angezeigt werden soll. Die Sprachauswahl wird mit einem grünen Haken bestätigt. Zur Auswahl weiterer Sprachen: Taste zur nächsten Seite (2 + 3) dieses Menues. Taste zum nächsten Menue „Erkennung Kommunikations- aufbau“. © Vestamatic GmbH Änderungen vorbehalten! - 29 -...
Seite 30: Erkennung Kommunikationsaufbau
Der Regensensor und das Thermostat werden nicht automatisch erkannt. Sind diese Sensoren installiert, so muss der jeweilige Sensor manuell aktiviert werden. Hierzu tippen Sie bitte auf das entsprechende Symbol, sodass hinter dem entsprechenden Sensor das Symbol erscheint. © Vestamatic GmbH Änderungen vorbehalten! - 30 -...
Seite 31: Typauswahl Der Angeschlossenen Kanalgruppe
= Dachfenster Wind, Temperatur, Regen Beispiele = Rolladen Sonne, Temperatur = Beleuchtung keine Sensorzuordnung möglich = Lüftung Temperatur = Heizung Temperatur = keine Funktion / keine Sensorzuordnung möglich kein Anschluss an diese Kanalgruppe © Vestamatic GmbH Änderungen vorbehalten! - 31 -...
Seite 32: Sensorzuordnung Sonne
Typ WM1 = WS XS, Art.-Nr. 01100310 Typ WM1 = WS XS Alu, Art.-Nr. 01100410 Typ WM2 = WS Classic M, Art.-Nr. 01100235 Taste zurück zum vorherigen Menue. Taste zurück zum Menue „Sensorauswahl“. © Vestamatic GmbH Änderungen vorbehalten! - 32 -...
Seite 33: Sensorzuordnung Temperatur
Gerätesperrfunktion tatsächlich aktiviert werden soll. Durch Anklicken der Taste und anschließend wird die Gerätesperrfunktion deaktiviert und direkt zum Menue „Wizard Ende“ gesprungen. Taste zurück zum vorherigen Menue. … weiter siehe nächste Seite © Vestamatic GmbH Änderungen vorbehalten! - 33 -...
Seite 34: Wizard Ende
Montage, Wartungs- oder Reparaturarbeiten mehr, an den Anlagen durchgeführt werden. Lebensgefahr und Sachschäden durch plötzliches Bewegen der angeschlossenen Beschattung, Mechanik, oder der Dachfenster! Beenden Sie den Wizard durch Tastendruck auf © Vestamatic GmbH Änderungen vorbehalten! - 34 -...
Seite 35: Informationen Für Den Anwender
Um die Beschattung / das Dachfenster während der Fahrt zu stoppen, genügt ein Drücken der entsprechenden Gegentaste. Manuelle Steuerung von Beleuchtung/Heizung/Lüftung Beleuchtung, Heizung oder Lüftung Taste Ein einschalten, Taste ist eingeschaltet. Beleuchtung, Heizung oder Lüftung Taste Aus ausschalten, Taste ist ausgeschaltet. © Vestamatic GmbH Änderungen vorbehalten! - 35 -...
Seite 36: Wetterinfo / Displaysperrung / Komfortprogramm
3 Sekunden, um das Display zu sperren. Im Display erscheint das Symbol zur Signalisierung der Displaysperre. Um die Displaysperre wieder aufzuheben, drücken Sie wieder die Taste für 3 Sekunden ununter- brochen. Beispiel © Vestamatic GmbH Änderungen vorbehalten! - 36 -...
Seite 37
Bedienmenue. HINWEIS! Wird ein Komfortprogramm aufgeführt, so erfolgt zuerst immer ein Fahrbefehl Einfahrt bzw. Dachfenster schließen. Erst nach Ablauf dieses Fahrbefehls werden die Anlagen in die programmierte Position des jeweiligen Komfortprogramms gefahren. © Vestamatic GmbH Änderungen vorbehalten! - 37 -...
Seite 38: Grundeinstellungen
Informationen für den Anwender – Grundeinstellungen Kurzübersicht © Vestamatic GmbH Änderungen vorbehalten! - 38 -...
Seite 39: Detail 1
Da die Uhr intern durch eine Batterie gepuffert ist, bleibt auch bei Stromausfall das Datum und die Uhrzeit erhalten. Ist ein DCF-Funkuhrempfänger angeschlossen und ein ausreichen- des Funkuhrsignal vorhanden, dann wird automatisch die Uhrzeit und das Datum eingestellt © Vestamatic GmbH Änderungen vorbehalten! - 39 -...
Seite 40: Einstellung Farbauswahl Der Anzeige
Menue. Taste zurück zu den Grundeinstellungen Seite 1. HINWEIS! Ein Feueralarm führt zum sofortigen Einfahren der Beschattung und Schließen der Dach- fenster. Angeschlossene Lüfter, bzw. Heizungen werden unverzüglich ausgeschaltet. © Vestamatic GmbH Änderungen vorbehalten! - 40 -...
Seite 41: Detail 2
Grundeinstellungen Seite 2. HINWEIS! Das Logbuch kann nur durch den Hersteller gelöscht werden. Alle Einträge sind elektronisch gespeichert und gehen auch nicht bei Spannungsausfall, oder durch ent- fernen der Batterie aus der Controlbox, verloren. © Vestamatic GmbH Änderungen vorbehalten! - 41 -...
Seite 42: Anzeige Kontaktdaten
Anlagen durchgeführt werden. Lebensgefahr und Sachschäden durch plötzliches Bewegen angeschlossenen Beschattung, Mechanik oder der Dachfenster! Mit der Taste werden alle Beschattungen in die obere End- position eingefahren, bzw. das Dachfenster geschlossen. © Vestamatic GmbH Änderungen vorbehalten! - 42 -...
Seite 43: Kalibrierung Touchscreen
Motortyps an eine freie Kanalgruppe oder der Erweiterung einer Kanalgruppe mit zusätzlichen Sensoren. Nachdem Sie die Taste betätigt haben, werden Sie aufge- fordert einen Sicherheitscode einzugeben. Ohne Sicherheits- code können keine Änderungen vorgenommen werden. © Vestamatic GmbH Änderungen vorbehalten! - 43 -...
Seite 44: Werkseinstellungen Wiederherstellen
Nachdem Sie die Taste betätigt haben, werden Sie aufge- fordert einen Sicherheitscode einzugeben. Ohne Sicherheits- code können keine Änderungen vorgenommen werden. Menue Passwortabfrage siehe auch Seite 29. © Vestamatic GmbH Änderungen vorbehalten! - 44 -...
Seite 45: Feineinstellungen
Windgrenzwert 1 Montag Dauer Windgrenzwert 2 … Ansprechverzögerung Rückstellverzögerung Sonntag Aus Windeinheit Sonntag Dauer Temperaturfunktion Handsender Temperaturgrenzwert 1 Programmieren / Löschen Temperaturgrenzwert 2 Laufzeit für Temperatur Grenzwert 2 (ohne Funktion) Rückstellverzögerung Temperatureinheit © Vestamatic GmbH Änderungen vorbehalten! - 45 -...
Seite 46: Detail 1/5
Auf dieser Seite können Sie die Feineinstellungen zu folgenden Funktionen vornehmen: = Sonnenfunktion = Regenfunktion = Windfunktion = Temperaturfunktion = zu Seite 2 der Feineinstellungen bzw. zurück zu Seite 1. Seite 1 Taste zurück zum Bedienmenue. © Vestamatic GmbH Änderungen vorbehalten! - 46 -...
Seite 47: Sonnenfunktion
Sonnenintensität unten links im Display dargestellt. Mit den Tasten oder kann der Grenzwert individuell eingestellt werden. Einstellbereich: off, 10 – 99 kLux Taste zurück zum Menue „Rückstellverzögerung Einfahrt“. Taste zum Menue „Motorlaufzeit Sonne“. © Vestamatic GmbH Änderungen vorbehalten! - 47 -...
Seite 48: Einstellung Motorlaufzeit Sonne
Endnutzer nicht mitgeteilt werden, da durch den Endnutzer sicherheitsrele- vante Einstellungen ausgeschaltet werden können! Dies kann zu schweren Personen- oder Sach- schäden führen! Menue Passwortabfrage siehe auch Seite 29. © Vestamatic GmbH Änderungen vorbehalten! - 48 -...
Seite 49: Einstellung Regen-Rückstellverzögerung
Anlagen bei Regen oder Frost gewünscht, so tippen Sie auf das entsprechende Symbol, so dass hinter dem Zeichen das Symbol erscheint. Taste zurück zum Menue „Regen-Empfindlichkeitseinstellung“. Taste zum Menue „Detail 1/5“. © Vestamatic GmbH Änderungen vorbehalten! - 49 -...
Seite 50: Windfunktion
Windgrenzwert wird mit den Tasten oder eingestellt. Einstellbereich: off, 10 – 99 km/h. Taste zurück zum Menue „Windgrenzwert 1“. Taste zum Menue „Wind-Ansprechverzögerung“. HINWEIS! Windgrenzwert 2 kann nicht höher als Windgrenzwert 1 eingestellt werden. © Vestamatic GmbH Änderungen vorbehalten! - 50 -...
Seite 51: Einstellung Wind-Ansprechverzögerung
Windgeschwindigkeit in km/h oder m/s. Zur Einstellung der Windeinheit tippen Sie bitte auf das entsprechende Symbol, so dass hinter der gewählten Einheit das Symbol erscheint. Taste zurück zum Menue „Wind-Rückstellverzögerung“. Taste zum Menue „Detail 1/5“. © Vestamatic GmbH Änderungen vorbehalten! - 51 -...
Seite 52: Temperaturfunktion
Teilöffnung des Dachfensters zu realisieren. Der gewünschte Temperaturgrenzwert wird mit den Tasten oder eingestellt. Einstellbereich: off, 15 °C – 34 °C Taste zurück zum Menue „Temperaturgrenzwert 1“. Taste zum Menue „Laufzeit für Temperaturgrenzwert 2“. © Vestamatic GmbH Änderungen vorbehalten! - 52 -...
Seite 53: Einstellung Motorlaufzeit Für Temperaturgrenzwert 2
Fahrenheit F. Zur Einstellung der Temperatureinheit tippen Sie bitte auf das entsprechende Symbol, so dass hinter der gewählten Einheit das Symbol erscheint. Taste zurück zum Menue „Temperatur-Rückstellverzögerung“. Taste zum Menue „Detail 1/5“. © Vestamatic GmbH Änderungen vorbehalten! - 53 -...
Seite 54: Detail 2
Beschattung. Diese wird in Schritten von je 100 ms eingestellt. Nach Ablauf der Motorlaufzeit fährt die Beschattung kurz in Gegenrichtung (Einfahrt), um z.B. den Lamellenwinkel genau zu positionieren. Die Wende-Funktion wird im Automatik- und je nach Einstellung auch im Handbetrieb ausgeführt. © Vestamatic GmbH Änderungen vorbehalten! - 54 -...
Seite 55: Auswahl Des Wendetyps
In der Zeit zwischen Zeitpunkt 4 und Zeitpunkt 1 Taste zum Menue „Einstellung der Wende- wird die Wendezeit von Zeitpunkt 4 solange zeit für die einzelnen Jahreszeiten“ oder „Ein- ausgeführt, bis Zeitpunkt 1 wieder aktiv wird. stellung der Wendezuordnung“. © Vestamatic GmbH Änderungen vorbehalten! - 55 -...
Seite 56: Einstellung Wendezeit Nach Saison
= Wende erfolgt nach Ausführung eines Zeitbefehls Tasten oder zurück zum Menue „Detail 2/5“. HINWEIS! Ist einer Kanalgruppe Sonne- und Temperaturfunktion zugeordnet, so wird automatisch die Wendefunktion bei Sonne und Temperatur aus- bzw. abgewählt. © Vestamatic GmbH Änderungen vorbehalten! - 56 -...
Seite 57: Dauerauffahrbefehl / Dauerabfahrbefehl
Motorlaufzeiten nach Betätigung des Gruppentasters. HINWEIS! Wird der Gruppentaster betätigt, ist keine Bedienung am Display möglich. = zu Seite 3 der Feineinstellungen bzw. zurück zu Seite 1. Taste zurück zum Bedienmenue. © Vestamatic GmbH Änderungen vorbehalten! - 57 -...
Seite 58: Detail 3
, so wird ein Tippbetrieb bis zu 2 Sekunden ermöglicht. Erst nach 2 Sekunden wird dann der Laufzeitbefehl ausgeführt. Die Aktivierung der Funktion erfolgt durch Betätigung des Symbols Funktion nur aktivierbar für folgenden Steuerungstyp = Jalousien © Vestamatic GmbH Änderungen vorbehalten! - 58 -...
Seite 59: Urlaubsfunktion
Astro-Einstellung Nur wenn die Astrofunktion aktiviert ist, können weitere Einstellungen vorgenommen werden. Die Aktivierung der Astrofunktion erfolgt durch Betätigung des Symbols Taste zurück zum Menue „Detail 3/5“. Taste zum Menue „Längengrad LON“. © Vestamatic GmbH Änderungen vorbehalten! - 59 -...
Seite 60: Einstellung Längengrad Lon
Sie separat für den Abfahr- befehl diese Zeiten mit den Tasten oder in einem Bereich von +/- 59 Minuten korrigieren. Taste zurück zum Menue „Korrekturzeit Auf“. Taste zum Menue „Detail 3/5“. © Vestamatic GmbH Änderungen vorbehalten! - 60 -...
Seite 61: Detail 4
Einstellung der vorherigen Seite (Wochentag) übernehmen. Taste zurück zum vorherigen Tag im Wochenmenue (Mo. bis So.) bzw. bis zu „Detail 4/5“. Taste weiter zum nächsten Tag im Wochenmenue (Mo. bis So.) bzw. bis zu „Detail 4/5“. © Vestamatic GmbH Änderungen vorbehalten! - 61 -...
Seite 62: Zeitfunktion Ab
Einstellung der vorherigen Seite (Wochentag) übernehmen. Taste zurück zum vorherigen Tag im Wochenmenue (Mo. bis So.) bzw. bis zu „Detail 4/5“. Taste weiter zum nächsten Tag im Wochenmenue (Mo. bis So.) bzw. bis zu „Detail 4/5“. © Vestamatic GmbH Änderungen vorbehalten! - 62 -...
Seite 63: Handsender Programmieren/Löschen (Ohne Funktion)
Die Funktion Heizung bewirkt eine automatische Beheizung bei Unterschreitung des eingestellten Temperaturgrenzwertes. Zum Frostschutz wird die angeschlossene Heizung bei Unter- schreitung eines zusätzlichen Temperaturgrenzwertes eben- falls eingeschaltet. Funktion nur aktivierbar für Steuerungstyp Heizung. © Vestamatic GmbH Änderungen vorbehalten! - 63 -...
Seite 64: Einstellung Temperaturgrenzwert
Fahrenheit F. Zur Einstellung der Temperatureinheit tippen Sie bitte auf das entsprechende Symbol, so dass hinter der gewählten Einheit das Symbol erscheint. Taste zurück zum Menue „Rückstellverzögerung“. Taste zum Menue „Detail 5/5“. © Vestamatic GmbH Änderungen vorbehalten! - 64 -...
Seite 65: Lüftungsfunktion
Fahrenheit F. Zur Einstellung der Temperatureinheit tippen Sie bitte auf das entsprechende Symbol, so dass hinter der gewählten Einheit das Symbol erscheint. Taste zurück zum Menue „Rückstellverzögerung“. Taste zum Menue „Detail 5/5“. © Vestamatic GmbH Änderungen vorbehalten! - 65 -...
Seite 66: Warnhinweise Der Steuerung
Temperatursensor Kabelbruch Sollte das Anschlusskabel des Temperatursensors TS Pro XL beschädigt sein, so wird dieser Defekt im Display dargestellt. Die Anzeige wechselt dann zur Anzeige Sensorfehler mit der Angabe des entsprechenden Sensors. © Vestamatic GmbH Änderungen vorbehalten! - 66 -...
Seite 67: Städteliste Für Die Astrofunktion
41°54 Dublin - 06°14 53°19 Luxemburg 06°08 49°37 Oslo 10°44 59°54 Trondheim 10°25 63°25 Amsterdam 04°53 52°22 Eindhoven 05°28 51°26 Rotterdam 04°28 51°55 Moskau 37°36 55°45 Göteburg 11°58 57°42 Stockholm 18°03 59°19 © Vestamatic GmbH Änderungen vorbehalten! - 67 -...
Seite 68: Symbolbeschreibung
Hersteller Logo Automatikbetrieb Handbetrieb Kanalgruppe Eins Kanalgruppe Zwei Kanalgruppe Drei Kanalgruppe Vier Steuerungstyp Markise Steuerungstyp Beleuchtung Steuerungstyp Jalousie Steuerungstyp Lüftung Steuerungstyp Dachfenster Steuerungstyp Heizung Not connected, Steuerungstyp Rolladen kein Anschluss an diese Kanalgruppe © Vestamatic GmbH Änderungen vorbehalten! - 68 -...
Seite 69
Windsensoren 1 und 2 Sensorzuordnung Sensorauswahl allgemein Temperatursensor TS Pro XL Sensorzuordnung Temperatur- Sensorzuordnung sensoren TE Indoor oder TE Temperatursensor Displaybox Outdoor Aktivierung Regensensor DCF-Funkuhrempfänger RD +1 °C oder RD -20 °C Anfahren Sicherheitsposition © Vestamatic GmbH Änderungen vorbehalten! - 69 -...
Seite 70
Info Sonnenfunktion Ausfahrt Info Temperaturfunktion Einfahrt Info Temperaturfunktion Ausfahrt Info Temperatur überschritten Info Temperatur unterschritten Info Uhrfunktion Einfahrt Info Uhrfunktion Ausfahrt Info Windfunktion Einfahrt Info Wartungsfunktion Einfahrt Info Wartungsfunktion Ausfahrt Info Sicherheitsposition anfahren © Vestamatic GmbH Änderungen vorbehalten! - 70 -...
Seite 71
Displayhintergrundfarbe 3 Display Standby-Zeit Freischaltung nach Feueralarm Manuelle Freischaltung nach Automatische Freischaltung nach Feueralarm Feueralarm Netzwerkeinstellungen Anzeige Logbuch (ohne Funktion) Anzeige Kontaktaufnahme Hersteller Anzeige Softwareversion Anfahren Sicherheitsposition Kalibrierung Touchscreen Anzeige/Start Wizard Werkseinstellungen wiederherstellen © Vestamatic GmbH Änderungen vorbehalten! - 71 -...
Seite 72
Funktion Tippbetrieb Urlaubsfunktion Astrofunktion Zeitfunktion Einfahrt / Zeitfunktion Ausfahrt / Dachfenster öffnen Dachfenster schließen Handsender Programmieren / Einstellung Automatikbetrieb Löschen (ohne Funktion) Handsender einlernen Handsender auslernen (ohne Funktion) (ohne Funktion) Heizungsfunktion Lüftungsfunktion © Vestamatic GmbH Änderungen vorbehalten! - 72 -...
Seite 73: Werksseitige Grundeinstellungen
Wendezeit Herbst Wendezeit Winter 2. Wendezeit nach Tabelle Wendezeit Januar, Zeitpunkt 1 (8.00 Uhr) Wendezeit Januar, Zeitpunkt 2 (11.00 Uhr) Wendezeit Januar, Zeitpunkt 3 (14.00 Uhr) Wendezeit Januar, Zeitpunkt 4 (17.00 Uhr) © Vestamatic GmbH Änderungen vorbehalten! - 73 -...
Seite 74
0 Min. 0 Min. Zeitfunktion AUF Beleuchtung / Lüftung / Heizung EIN 8:00 Montag Dauer 8:00 Dienstag Dauer Mittwoch 8:00 Dauer Donnerstag 8:00 Dauer Freitag 8:00 Dauer Samstag 8:00 Dauer Sonntag 8:00 Dauer © Vestamatic GmbH Änderungen vorbehalten! - 74 -...
Seite 75
Sonntag 12 h Dauer Heizungsfunktion Temperaturgrenzwert 20 °C Frostschutz 5 °C 10 Min. Rückstellverzögerung Temperatureinheit °C Lüftungsfunktion Temperaturgrenzwert 23° 10 Min. Rückstellverzögerung Temperatureinheit °C Feuerfunktion Einstellung Bestätigung Bestätigung Bestätigung Bestätigung Bestätigung Bestätigung © Vestamatic GmbH Änderungen vorbehalten! - 75 -...
Seite 76: Persönliche Einstellungen
Ansprechverzögerung Rückstellverzögerung Windeinheit Temperaturfunktion Temperaturgrenzwert 1 Temperaturgrenzwert 2 Laufzeit für Temperaturgrenzwert 2 Rückstellverzögerung Temperatureinheit Motorlaufzeit Einstellung Wendefunktion Wendezeit Frühling Wendezeit Sommer Wendezeit Herbst Wendezeit Winter Wendezuordnung bei Sonne Temperatur Manuelle Bedienung Zeit © Vestamatic GmbH Änderungen vorbehalten! - 76 -...
Seite 77
Beleuchtung / Lüftung / Heizung EIN Montag Dauer Dienstag Dauer Mittwoch Dauer Donnerstag Dauer Freitag Dauer Samstag Dauer Sonntag Dauer Zeitfunktion AB Beleuchtung / Lüftung / Heizung AUS Montag Dauer Dienstag Dauer © Vestamatic GmbH Änderungen vorbehalten! - 77 -...
Seite 78
Dauer Samstag Dauer Sonntag Dauer Sperre Automatikbetrieb Montag Dauer Dienstag Dauer Mittwoch Dauer Donnerstag Dauer Freitag Dauer Samstag Dauer Sonntag Dauer Heizungsfunktion Temperaturgrenzwert Frostschutz Rückstellverzögerung Temperatureinheit Lüftungsfunktion Temperaturgrenzwert Rückstellverzögerung Temperatureinheit Feuerfunktion Einstellung © Vestamatic GmbH Änderungen vorbehalten! - 78 -...
Seite 79: Mögliche Fehlerursache
(s. S. 32) Luxsensor zeigt zu geringe Luxsensor liegt im Schatten Position des Luxsensors Messwerte an prüfen, ggf. ändern (s. S. 17) Luxsensor verschmutzt oder abgedeckt Eventuelle Verschmutzung beseitigen (s. S. 17) © Vestamatic GmbH Änderungen vorbehalten! - 79 -...
Seite 80
Beschattung fährt bei Wolken Sonnenfunktion Grenzwert Sonnenfunktion Grenzwert zu spät in die obere Position Einfahrt zu hoch eingestellt Ausfahrt verkleinern (s. S. 47) Ansprechverzögerung zu lange Sonnenfunktion Ansprech- eingestellt verzögerungszeit verkürzen (s. S. 47) © Vestamatic GmbH Änderungen vorbehalten! - 80 -...
Seite 81
Funktion MC DZ M/J fahren bei Sonne / Temperatur deaktivieren (s. S. 58) Laufzeit auf 3 Sekunden nur 3 Sekunden aus eingestellt Laufzeit der Beschattung anpassen (s. S. 48, 53 und 54) © Vestamatic GmbH Änderungen vorbehalten! - 81 -...
Seite 82: Reinigung / Entsorgung
Ihrem Gebiet und nutzen Sie zur Entsorgung das Rückgabesystem. Informationen für den Anwender – Kundenservice Vestamatic GmbH Dohrweg 27 41066 Mönchengladbach Telefon: +49(0)21 61 / 29 408-0 Telefax: +49(0)21 61 / 29 408-20 info@vestamatic.de www.vestamatic.de © Vestamatic GmbH Änderungen vorbehalten! - 82 -...
