Vestamatic 01813330 Montage- Und Bedienungsanleitung

U 5.2 Untermenue zur Einstellung der Auf-Korrekturzeit
Hier können Sie die Astro-Auffahrzeit in einem Bereich von +/- 59 Minuten anpassen.
Mit einem Druck auf die Untermenuetaste H gelangen Sie in das Untermenue zur Einstellung der Ab-Korrekturzeit (U5.3).
U
Mit einem Druck auf die Menuetaste gelangen Sie in das Menue zur Einstellung der Sonnenfunktion (H6).
U 5.3 Untermenue zur Einstellung der Ab-Korrekturzeit
Hier können Sie die Astro-Abfahrzeit in einem Bereich von +/- 59 Minuten anpassen.
H
Mit einem Druck auf die Untermenuetaste gelangen Sie wieder in die Astro-Funktionseinstellung (H5).
U
Mit einem Druck auf die Menuetaste gelangen Sie in das Menue zur Einstellung der Sonnenfunktion (H6).
H6 Einstellung der Sonnenfunktion
i
WICHTIG!
– Wird die Sonnenfunktion für längere Zeit nicht benutzt, so deaktivieren Sie bitte die Sonnenfunktion.
– Der Luxsensor arbeitet nur im Automatikbetrieb innerhalb der programmierten Auffahr- und Abfahrzeiten und/oder Astro-(Auf-/Abfahr)zeiten.
– Wird das M-Symbol in der Anzeige dargestellt, so ist die Sonnenfunktion ausgeschaltet.
Die Steuerung ermöglicht durch den Anschluss eines Luxsensors eine automatische Abfahrt bei Sonneneinstrahlung. Der Sensor wird mit dem Sauger an
der Fensterscheibe angebracht und überprüft ständig die Intensität der Sonne. Wird ein individuell wählbarer Schwellwert erreicht, leitet die Steuerung
nach Ablauf der Sonnen-Ansprechverzögerung eine Abfahrt des Rolladens ein. Der Rolladen fährt nun soweit ab, bis dass der Sensor durch den Rolladen
beschattet wird. Um den Sensor für die weitere Überwachung freizugeben, fährt der Rolladen anschließend wieder einige Zentimeter hoch, bis in die soge-
nannte „Schattenstellung". Im Automatikbetrieb wird die Intensität der Sonne durch die Symbole Sonne und Wolken dargestellt. Ist keine Sonne vorhanden,
w
erscheint das Wolken-Symbol . Liegt die gemessene Sonnenintensität unterhalb des eingestellten Ansprechwertes, so erscheint das Sonne-/Wolken-
W
Symbol und wird der Ansprechwert überschritten, dann erscheint das Sonnen-Symbol
blinkt das Sonnen-Symbol, zur Signalisierung der Sonnen-Rückstellverzögerung blinkt das Wolken-Symbol. Mit den beiden Fahrtasten Auf Q oder Ab q
kann die Sonnenfunktion ein- oder ausgeschaltet werden. Im Display wird der Status durch die Anzeige "0ßfßf" oder "0ßn" dargestellt.
H
Mit einem Druck auf die Untermenuetaste gelangen Sie in das Untermenue zur Einstellung der Sonnen-Empfindlichkeit (U6.1).
U
Mit einem Druck auf die Menuetaste gelangen Sie in das Menue zur Einstellung der Motorlaufzeit (H7).
U 6.1 Untermenue zur Empfindlichkeitseinstellung
In diesem Menue können Sie eine Sonnen-Empfindlichkeit einstellen, welche der Empfindlichkeit des Luxsensors entspricht. Je höher die Empfindlichkeit
des Luxsensors ist, desto weniger Sonnenlicht wird benötigt um den Rolladen ab zu fahren.
Zur Einstellung der Empfindlichkeit gehen Sie bitte folgendermaßen vor:
Soll der Rolladen schon bei geringer Sonnenintensität abgefahren werden, so erhöhen Sie bitte mit der Fahrtaste Auf Q die Empfindlichkeit so lange, bis
es Ihren Wünschen entspricht (z. B.: 100 = sehr empfindlich, 75 = leicht empfindlich, 50 = normal empfindlich, 25 = unempfindlich, 1 = sehr unempfindlich).
Wünschen Sie eine Beschattung erst bei stärkerer Sonnenintensität, so ändern Sie bitte mit der Fahrtaste Ab q den Wert. Somit kann die Empfindlichkeit
individuell zwischen 1 und 100 eingestellt werden.
H
Mit einem Druck auf die Untermenuetaste gelangen Sie wieder in die Sonnen-Funktionseinstellung (H6).
U
Mit einem Druck auf die Menuetaste gelangen Sie in das Menue zur Einstellung der Motorlaufzeit (H7).
H7 Einstellung der Motorlaufzeit /Tippbetrieb
Mit dem Menuepunkt „Einstellung der Motorlaufzeit" haben Sie die Möglichkeit, die Motorlaufzeit individuell einzustellen und so den Rolladen z.B. nur teil-
weise abfahren zu lassen. Mit den beiden Fahrtasten Auf Q oder Ab q kann die Motorlaufzeit für die Abfahrt zwischen 3 s und 120 s eingestellt werden.
H
Mit einem Druck auf die Untermenuetaste gelangen Sie in das Untermenue zur Einstellung der Wendefunktion (U7.1).
U
Mit einem Druck auf die Menuetaste gelangen Sie in das Menue zur Einstellung von Uhrzeit und Datum (H8).
U7.1 Untermenue zur Einstellung der Wendefunktion
Die Wendefunktion bewirkt, dass der Rolladen, nachdem er zur programmierten Zeit automatisch heruntergefahren ist, für kurze Zeit wieder hochfährt und
so eine Belüftung oder sogar eine teilweise Öffnung des Rolladen realisiert werden kann. Die Wende wird nur im Automatikbetrieb ausgeführt, aber erst
nach Ablauf der automatischen Abfahrzeit. Dabei wird die Wendezeit mit den beiden Fahrtasten Auf Q oder Ab q zwischen 0 s und 30 s eingestellt und
zusätzlich durch das blinkende Wende-Symbol signalisiert.
H
Mit einem Druck auf die Untermenuetaste gelangen Sie zur Einstellung des Tippbetriebs (U7.2).
U
Mit einem Druck auf die Menuetaste gelangen Sie in das Menue zur Einstellung von Uhrzeit und Datum (H8).
i
WICHTIG!
Nur im Handbetrieb möglich.
U7.2 Untermenue zur Einstellung des Tippbetriebs
Mit den beiden Fahrtasten Auf Q oder Ab q kann der Tippbetrieb ein- oder ausgeschaltet werden. Im Display wird der Status durch die Anzeige "0ßfßf"
oder "0ßn" dargestellt. Ist diese Funktion aktiviert, so wird ein Tippbetrieb durch die beiden Auf- Q oder Ab q-Fahrtasten bis zu 2 Sekunden ermöglicht.
Wird eine der Tasten länger als 2 Sekunden gedrückt, fährt der Rolladen weiter um die eingestellte Motorlaufzeit.
H
Mit einem Druck auf die Untermenuetaste gelangen Sie wieder in das Menue zur Einstellung der Motorlaufzeit (H7).
U
Mit einem Druck auf die Menuetaste gelangen Sie in das Menue zur Einstellung von Uhrzeit und Datum (H8).
H8 Einstellung von Uhrzeit und Datum
Der nicht blinkende Doppelpunkt in der Anzeige signalisiert das Untermenue zur Einstellung der aktuellen Uhrzeit. Diese kann mit den beiden Fahrtasten
Auf Q oder Ab q eingestellt werden.
H
Mit einem Druck auf die Untermenuetaste gelangen Sie in das Untermenue zur Einstellung des Jahres (U8.1).
U
Mit einem Druck auf die Menuetaste wird das Menue verlassen und die Sekunden der angezeigten Uhrzeit bei 0 gestartet.
U8.1 Untermenue zur Einstellung des Jahres
Der fehlende Doppelpunkt in der Anzeige signalisiert das Untermenue zur Einstellung des Jahres und mit den beiden Fahrtasten Auf Q oder Ab q kann das
Jahr zwischen 2008 und 2099 eingestellt werden.
H
Mit einem Druck auf die Untermenuetaste gelangen Sie in das Menue zur Einstellung des Datums (U8.2).
U
Mit einem Druck auf die Menuetaste wird das Menue verlassen.
U8.2 Untermenue zur Einstellung des Datums
Mit den beiden Fahrtasten Auf Q oder Ab q wird das jeweilige Datum eingestellt. Bei längerem Druck auf eine der beiden Fahrtasten wird der automa-
tische Schnelllauf aktiviert. Die linken beiden Stellen geben den Tag und die rechten beiden Stellen geben den Monat an. Der Wochentag wird dabei auto-
matisch mit eingestellt.
H
Mit einem Druck auf die Untermenuetaste gelangen Sie in das Menue zur Einstellung der Sommer-/Winterzeitumstellung (U8.3).
U
Mit einem Druck auf die Menuetaste wird das Menue verlassen.
U8.3 Untermenue zur Einstellung der Sommer-/Winterzeitumstellung
In diesem Untermenue wird die automatische oder manuelle Sommer-/Winterzeitumstellung eingestellt und mit den beiden Fahrtasten Auf Q oder Ab q
kann zwischen automatischer oder manueller Sommer-/Winterzeitumstellung gewählt werden. Im Display wird der Status durch die Anzeige "0ßfßf" oder
"0ßn" dargestellt. Nur bei manueller Umstellung (Displayanzeige = "0ßfßf") gelangen Sie mit einem Druck auf die Untermenuetaste
zur manuellen Einstellung der Sommer-/Winterzeit (U8.4). Bei automatischer Umstellung (Displayanzeige = "0ßn") gelangen Sie mit einem Druck auf die
H
Untermenuetaste zurück in das Menue zur Einstellung der Uhrzeit (H8).
U
Mit einem Druck auf die Menuetaste wird das gesamte Menue verlassen und die Programmierung ist damit abgeschlossen.
U8.4 Untermenue zur Einstellung der manuellen Sommer-/Winterzeitumstellung
Dieses Untermenue ist nur dann aufrufbar, wenn die automatische Umstellung für Sommer-/Winterzeit deaktiviert ist. Mit den beiden Fahrtasten Auf Q oder
Ab q wird die Sommer- oder Winterzeit eingestellt. Zusätzlich wird im Display ein blinkendes S oder W-Symbol unterhalb des Hand-Symbols dargestellt.
H
Mit einem Druck auf die Untermenuetaste gelangen Sie zurück zur Einstellung von Uhrzeit und Datum (H8).
U
Mit einem Druck auf die Menuetaste wird das Menue verlassen und die Programmierung ist damit abgeschlossen.
11. Rücksetzen der Steuerung in den Auslieferungszustand
Die Steuerung kann über eine Reset-Taste zurückgesetzt werden. Die gesamte von Ihnen vorgenommene Programmierung, sowie Uhrzeit und Datum,
werden dabei gelöscht und die werkseitig voreingestellten Zeiten geladen. Um diesen Vorgang auszuführen, entfernen Sie durch leichtes Ziehen am
Displayrahmen die Steuerung aus dem Netzteil. Entfernen Sie nun durch leichtes Ziehen die Abdeckhaube von der Steuerung und drücken die Reset-
U H
Taste unterhalb der und -Tasten. Setzen Sie nun die Abdeckhaube wieder auf die Steuerung auf und stecken diese wieder ins Netzteil ein.
12. Stromausfall / Batteriewechsel
Die Steuerung verfügt bei Netzausfall über eine Gangreserve von mehreren Jahren. Unmittelbar nach dem Netzausfall beginnt die Displayanzeige zu blinken und
schaltet sich nach ca. 10 Minuten vollständig ab. Dies ist kein Zeichen für eine leere Batterie. Nach der Spannungswiederkehr zeigt die Steuerung die korrekte
Uhrzeit an; sollten während des Netzausfalls Fahrbefehle anstehen, so werden diese im Automatikbetrieb bei der Spannungswiederkehr nachgefahren. Sollte die
Steuerung nach einem Netzausfall nicht mehr die korrekte Uhrzeit und oder Datum anzeigen, so ist wahrscheinlich ein Wechsel der Batterie erforderlich. Die
gesamte von Ihnen vorgenommene Programmierung, sowie Uhrzeit und Datum, werden dabei gelöscht und die werkseitig voreingestellten Zeiten geladen.
Gehen Sie hierzu wie folgt vor:
– Entfernen Sie durch leichtes Ziehen am Displayrahmen das Bedienteil aus dem Netzteil. Auf der Rückseite des Bedienteils befindet sich eine Batterie
des Typs CR 2032.
– Entnehmen Sie diese und setzen Sie eine neue Batterie des gleichen Typs ein (Polarität beachten!)
– Entfernen Sie nun durch leichtes Ziehen die Abdeckhaube vom Bedienteil und drücken die Reset-Taste unterhalb der
– Setzen Sie nun die Abdeckhaube wieder auf das Bedienteil auf und stecken diese wieder ins Netzteil.
Zur Einstellung der Uhrzeit und Ihrer gewünschten Daten gehen Sie nun bitte vor wie im Abschnitt „10. Details zur Programmierung" beschrieben.
Die Entsorgung von Elektrogeräten und Batterien über den Hausmüll ist verboten.
É Das nebenstehende Symbol (durchgestrichene Mülltonne nach WEEE Anhang IV) weist auf die getrennte Rücknahme elektrischer und elektroni-
scher Geräte in den EU-Ländern hin. Werfen Sie das Gerät oder die Batterie nicht in den Hausmüll, informieren Sie sich über Rückgabemög-
lichkeiten in Ihrem Gebiet und nutzen Sie zur Entsorgung das Rückgabesystem.
13. Installation des Luxsensors
Für die Sonnenfunktion wird zu jeder Steuerung ein Luxsensor benötigt. Es darf jedoch nur 1 Luxsensor angeschlossen werden, die Sensorleitung darf in
keinem Fall verlängert werden. Im nachfolgenden Text wird beschrieben, wie die Installation durchgeführt wird.
1. Bedienteil aus dem Netzteil herausziehen.
2. Stecker des Luxsensors in die Buchse auf der Frontseite des Netzteils stecken.
3. Bedienteil unter leichtem Druck wieder in das Netzteil einsetzen.
4. Luxsensor an die gewünschte Stelle der Fensterscheibe anbringen.
5. Umschaltung der Steuerung in den Automatikbetrieb.
Vestamatic GmbH · Dohrweg 27 · D-41066 Mönchengladbach · www.vestamatic.com
Druckfehler, Irrtümer und Änderungen vorbehalten!
S
. Zur Signalisierung der Sonnen-Ansprechverzögerung
H
in das Untermenue
U H
und -Tasten.
Folgende Luxsensoren sind für die Steuerung erhältlich:
LS 1 TQ, Kabellänge 1 m, Artikel-Nr. 01130130
LS 2 TQ, Kabellänge 2 m, Artikel-Nr. 01130230
LS 3 TQ, Kabellänge 3 m, Artikel-Nr. 01130330
LS 5 TQ, Kabellänge 5 m, Artikel-Nr. 01130530
© Vestamatic GmbH
Time Control
Art.-Nr.:
01813330
Inhalt
1. Allgemeines
2. Sicherheitshinweise
3. Technische Daten
4. Installation
5. Anschlussplan
6. Displayanzeigen und Bedienelemente
7. Programmiermenue
8. Werkseitige Einstellungen
9. Grundeinstellungen
9.1 Hand-/Automatikbetrieb
9.2 Umschaltung von Hand- in den Automatikbetrieb
10. Details zur Programmierung
11. Rücksetzen der Steuerung in den Auslieferungszustand
12. Stromausfall / Batteriewechsel
13. Montage des Luxsensors
1. Allgemeines
Die Steuerung dient der manuellen, sowie der automatischen Steuerung
von elektrisch angetriebenen Rolläden. Die zahlreichen Funktionen können
individuell auf die persönlichen Erfordernisse abgestimmt werden.
2. Sicherheitshinweise
– Beauftragen Sie mit der Installation einen Elektrofachbetrieb,
Ä
da die Steuerung zum Betrieb eine Betriebsspannung von
230VAC, 50 Hz benötigt.
– Die Steuerung ist auf Beschädigungen zu prüfen, im Falle
einer Beschädigung darf das Gerät keinesfalls in Betrieb
genommen werden. Sollte ein Transportschaden vorliegen,
so ist der Lieferant zu informieren.
– Die Steuerung ist nur für den sachgemäßen Gebrauch (wie
in der Bedienungsanleitung be-schrieben) bestimmt. Ände-
rungen oder Modifikationen dürfen nicht vorgenommen wer-
den, da ansonsten jeglicher Gewährleistungsanspruch entfällt.
– Ist ein sicherer Betrieb der Steuerung oder der angeschlos-
senen Beschattung nicht mehr gewährleistet, so ist die
Steuerung unverzüglich außer Betrieb zu setzen und gegen
unbeabsichtigten Betrieb zu sichern.
– Werden Arbeiten an den Fenstern, der Steuerung oder den
angeschlossenen Beschattungen durchgeführt, sind diese
gegen unbefugtes Bedienen und unbeabsichtigten Betrieb
zu sichern.
– Dieses Gerät enthält eine Batterie. Der Endverbraucher ist
gesetzlich zur ordnungsgemäßen Rückgabe aller ge- und ver-
brauchten Batterien bzw. Akkus verpflichtet. Eine Entsorgung
über den Hausmüll ist strikt untersagt (Richtlinie 91/157 EWG).
Direkter Motoranschluss
6. Displayanzeigen und Bedienelemente

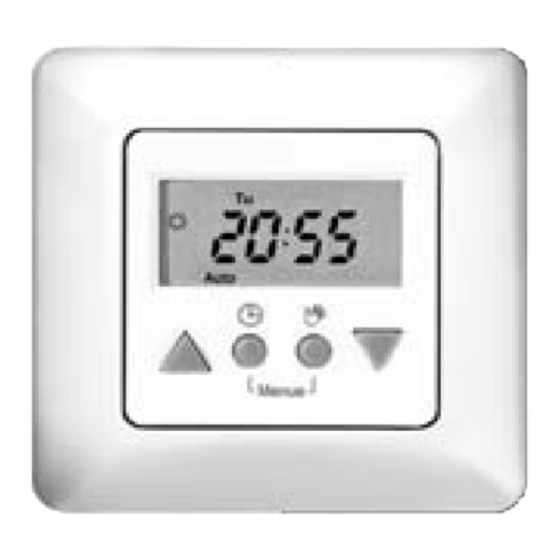

Time Control Art.-Nr.: 01813330
Rolladensteuerung zur manuellen
oder automatischen Steuerung von
elektrisch angetriebenen Rolläden.
Montage- und Bedienungsanleitung
3. Technische Daten
Betriebsspannung: 230VAC, 50 Hz
Bemessungs-Stoßspannung: 2,5 kV
Leistungsaufnahme: 2 W
Ausgang (Auf/Ab): 230VAC, 50 Hz
Schaltleistung: 250VAC, 3A, cos f > 0,8 ind.
Schaltzeit Abfahrt: 3 – 120 Sekunden
Wendezeit: 0 – 30 Sekunden
Softwareklasse: A
Betriebstemperaturbereich: 0 ºC bis +40 ºC
Schutzart: IP 40
Verschmutzungsgrad: 2
Batterie: CR 2032
Maße (L × B × H): 50 × 50 × 46 mm (ohne Rahmen)
Farbangabe: signalweiß (ähnlich RAL 9016)
Prüfzeichen: p
4. Installation
WARNUNG!
Ä
Verletzungsgefahr durch unsachgemäße Installation und
Erstinbetriebnahme.
Unsachgemäße Installation und Erstinbetriebnahme kann zu
schweren Personen- oder Sachschäden führen.
Deshalb:
– Beim Anschluss sind die geltenden VDE-Bestimmungen,
insbesondere DIN VDE 0100/0700 sowie die geltenden
Vorschriften der örtlichen EVU und UVV zu beachten.
– Steuerung gemäß Anschlussplan anschließen.
Hinweise für den Elektrofachbetrieb
1. Betriebsspannung abschalten.
2. Netzteil gemäß Anschlussplan anschließen.
3. Netzteil in eine tiefe Unterputzdose einsetzen und befestigen.
4. Abdeckrahmen aufsetzen.
5. Bedienteil unter leichtem Druck durch den Abdeckrahmen in das Netzteil
einsetzen.
6. Betriebsspannung einschalten.
7. Mit den Tasten Auf- und Abfahrt die Laufrichtung der Beschattung prüfen.
ACHTUNG!
Ä
Eine parallele Ansteuerung von mehreren Rolladen-
Antriebsmotoren lässt sich nur über Trennrelais bzw.
Gruppensteuergeräte realisieren.
5. Anschlussplan
Anschluss dezentraler Motorsteuerungen
ACHTUNG!
Ä
Bei Verwendung von dezentralen Steuerungssystemen
muss die Drahtbrücke (C–L1) entfernt werden.
Artikel-Nr.: 84100701 B1
