Farbiges Touch Display mit intuitiv bedienbaren Symbolen
2- bzw. 4-Kanal-Steuerungssystem zur individuellen Steuerung
von Sonnenschutzanlagen aller Art
Vereinfachtes Einlernen und Parametrieren durch automatische
Sensorikerkennung und Hilfefunktion
Potentialfreie Gruppenausgänge zur Ansteuerung von dezentralen
Steuerungen
Anschlussmöglichkeiten:
M 2C-Versionen: 2 × Wind-, 4 × Lux-, 1 × Regen-, 2 × Temperatur-
sensoren und Funkuhr an Controlbox
XL 4C-Versionen: 2 × Wind-, 8 × Lux-, 1 × Regen-, 2 × Temperatur-
sensoren und Funkuhr an Controlbox
Displaybox mit integriertem Temperatursensor
Einzeln programmierbare Funktionen und Sensoren für Wind, Sonne,
Regen und Temperatur pro Kanal
Anschlussmöglichkeiten für externe Auf-/Ab-Taster und Wartungsschalter
Anschlussmöglichkeit für einen potentialfreien Kontakt eines
Brandmeldesystems
LAN Schnittstelle (RJ45) Internet, Intranet, Lokaler PC
Individuell einstellbare Motorlaufzeit/Wendezeit
Steuerung und Bedienung optional per PC direkt oder über Internet
Kommunikation zwischen Control- und Displaybox per Funk (868 MHz)
Version RC oder über 4-Draht-Verbindung (4 × 0,8 mm
Version Wired
WARNUNG!
Ä
Verletzungsgefahr durch unsachgemäße Installation und
Erstinbetriebnahme.
Unsachgemäße Installation und Erstinbetriebnahme kann zu
schweren Personen- oder Sachschäden führen.
Deshalb:
– Beim Anschluss sind die geltenden VDE-Bestimmungen, ins-
besondere DIN VDE 0100/0700 sowie die geltenden Vorschrif-
ten der örtlichen EVU und UVV zu beachten.
– Steuerung gemäß Anschlussplan anschließen.
1. Betriebsspannung abschalten.
2. Schrauben des Gehäusedeckels lösen, Gehäusedeckel der Controlbox
abnehmen und das Gehäuse an den äußeren vier Bohrungen in den
Ecken montieren. Die Montage muss so erfolgen, dass sich die Kabel-
einführungen auf der Unterseite befinden. Der Montageort der Control-
box darf nicht direktem Sonnenlicht ausgesetzt sein.
3. Anschlussleitungen durch die unten liegenden Kabeleinführungen in das
Gehäuse einführen und Kabelverschraubungen anziehen. Nicht benötigte
Kabeleinführungen müssen verschlossen werden.
4. Anschlussleitungen gemäß Anschlussplan anschließen.
i
HINWEIS!
Montieren Sie das Steuergerät so, dass es Personen, Kindern und
Tieren unzugänglich ist. Alle Kabel müssen fest verdrahtet werden.
5. Der Ausgang ist potentialfrei (wichtig zum Ansteuern von dezentralen
Steuerungen).
6. Sollen ein oder mehrere Motoren (230VAC, 50 Hz) bzw. Trennrelais direkt
angeschlossen werden, so ist eine Brücke zwischen der Klemme Common
des Motorausgangs und der Klemme L des Netzanschlusses zu legen.
7. Setzen Sie den Gehäusedeckel wieder auf und ziehen Sie die Gehäuse-
deckelschrauben fest.
© Vestamatic GmbH
Touch Centre
Kurzbeschreibung
2
) RS 485
Installation
1

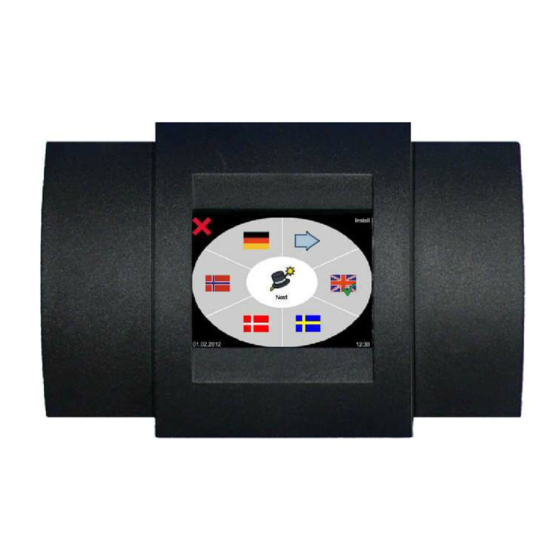

Touch Centre XL 4C Wired
Touch Centre XL 4C RC
Touch Centre M 2C Wired
Touch Centre M 2C RC
Zentralsteuerungen für Sonnenschutzanlagen.
Montageanleitung
Sicherheitshinweise
– Beauftragen Sie mit der Installation einen Elektrofachbetrieb,
Ä
da die Steuerung zum Betrieb eine Betriebsspannung von
230VAC, 50 Hz benötigt.
– Die Steuerung ist auf Beschädigungen zu prüfen, im Falle der
Beschädigung darf das Gerät keinesfalls in Betrieb genom-
men werden. Sollte ein Transportschaden vorliegen, so ist der
Lieferant zu informieren.
– Die Steuerung ist nur für den sachgemäßen Gebrauch (wie
in der Bedienungsanleitung beschrieben) bestimmt. Änderun-
gen oder Modifikationen dürfen nicht vorgenommen werden,
da ansonsten jeglicher Gewährleistungsanspruch entfällt.
– Ist ein sicherer Betrieb der Steuerung oder der angeschlos-
senen Geräte nicht mehr gewährleistet, so ist die Steuerung
unverzüglich außer Betrieb zu setzen und gegen unbeab-
sichtigten Betrieb zu sichern.
– Werden Arbeiten an Beschattungseinrichtungen bzw. Dach-
fenstern durchgeführt, welche von der Steuerung gesteuert
werden, muss zuvor die Betriebsspannung der Controlbox
abgeschaltet werden.
– Wird an der Steuerung kein Regen- oder Frostsensor ange-
schlossen, so wird aus Sicherheitsgründen je nach Bauart
der Beschattung empfohlen, die Steuerung bei Temperaturen
unter +1 °C auf manuellen Betrieb zu stellen, um automatisches
Ausfahren (z.B. bei Sonneneinfluss) zu vermeiden.
– Dieses Gerät enthält eine Batterie. Der Endverbraucher ist
gesetzlich zur ordnungsgemäßen Rückgabe aller ge- und ver-
brauchten Batterien bzw. Akkus verpflichtet. Eine Entsorgung
über den Hausmüll ist strikt untersagt (Richtlinie 91/157 EWG).
– Die Verwendung anderer als des vom Hersteller der
Steuerung gelieferten optionalen Steckernetzteiles kann zu
Funktionseinschränkungen und/oder Beschädigung der
Steuerung führen und ist daher nicht zulässig.
– Im Falle eines Stromausfalls ist die Steuerung und alle ange-
schlossenen Anlagen nicht mehr steuerbar.
– Bei Unwetterwarnungen fahren Sie alle angeschlossenen
Anlagen aus Sicherheitsgründen frühzeitig ein und ändern
die Betriebsart aller Gruppen auf manuelle Steuerung.
Art.-Nr.: 01080212
Art.-Nr.: 01080213
Art.-Nr.: 01080210
Art.-Nr.: 01080211
Änderungen vorbehalten!
