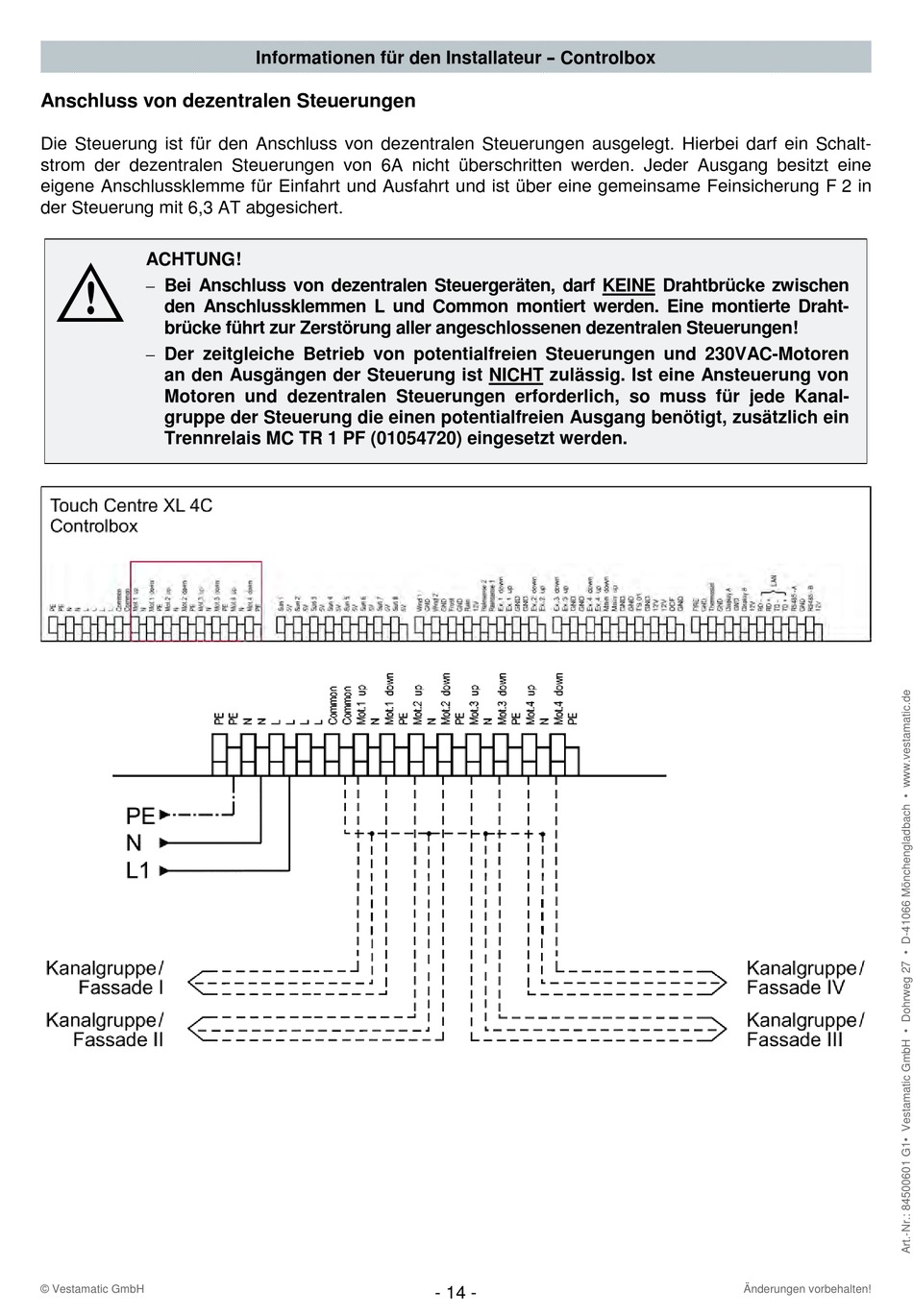

Anschluss von dezentralen Steuerungen

Die Steuerung ist für den Anschluss von dezentralen Steuerungen ausgelegt. Hierbei darf ein Schalt-
strom der dezentralen Steuerungen von 6A nicht überschritten werden. Jeder Ausgang besitzt eine
eigene Anschlussklemme für Einfahrt und Ausfahrt und ist über eine gemeinsame Feinsicherung F 2 in
der Steuerung mit 6,3 AT abgesichert.
ACHTUNG!
Ä
– Bei Anschluss von dezentralen Steuergeräten, darf KEINE Drahtbrücke zwischen
den Anschlussklemmen L und Common montiert werden. Eine montierte Draht-
brücke führt zur Zerstörung aller angeschlossenen dezentralen Steuerungen!
– Der zeitgleiche Betrieb von potentialfreien Steuerungen und 230VAC-Motoren
an den Ausgängen der Steuerung ist NICHT zulässig. Ist eine Ansteuerung von
Motoren und dezentralen Steuerungen erforderlich, so muss für jede Kanal-
gruppe der Steuerung die einen potentialfreien Ausgang benötigt, zusätzlich ein
Trennrelais MC TR 1 PF (01054720) eingesetzt werden.
