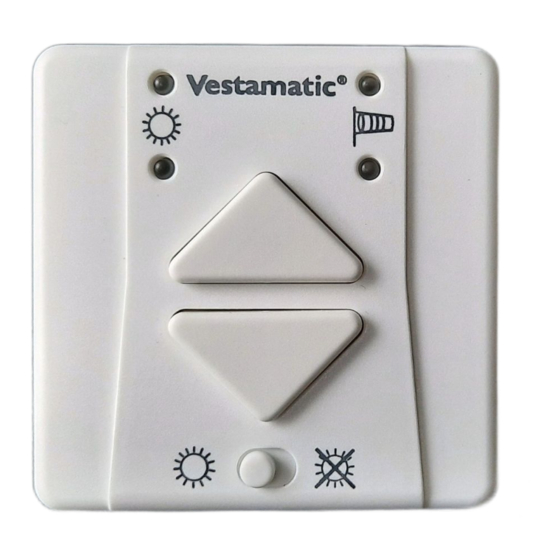

Vestamatic Markise Plus 500 Montage- Und Bedienungsanletung

V 2.0
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Markise Plus 500 V2.0
Montage- und Bedienungsanleitung
Installation and Operating Instructions
All manuals and user guides at all-guides.com
Inhalt
D
Seite 3
Seite 4
Seite 5 - 6
Seite 7
Seite 8
Seite 9 - 10
Seite 11 - 12
Seite 13 - 14
Seite 16
Seite 17 - 18
Seite 19
Seite 20
Seite 21
Seite 22
Seite 23
Seite 24
Seite 25
Seite 26
- 2 -

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Vestamatic Markise Plus 500

Inhaltszusammenfassung für Vestamatic Markise Plus 500

  • Seite 1: Inhaltsverzeichnis

    All manuals and user guides at all-guides.com Markise Plus 500 V2.0 Inhalt Sicherheitshinweise Seite 3 Einleitung Seite 4 Montageanleitung Seite 5 – 6 Inbetriebnahme Seite 7 Einstellung Betriebsart „Markise/Jalousie“ Seite 8 Einstellung Windgrenzwert Seite 9 – 10 Einstellung Motorlaufzeit Seite 11 – 12 Einstellung Wendeimpuls Seite 13 –...

  • Seite 2: Sicherheitshinweise

    Sie diese Bedienungsanleitung vor der Inbetriebnahme bitte tungen durchgeführt, die mit der Markisen-/Jalousiensteuerung Vestamatic aufmerksam durch. Markise Plus 500 V 2.0 arbeiten, muss zuvor die Betriebsspannung abge- schaltet werden. Der Lieferumfang der Markisen-/Jalousiensteuerung Vestamatic Markise Plus 500 V 2.0 besteht mindestens aus: ·...

  • Seite 3: Montageanleitung

    (Kabelquetschungen vermeiden) und ziehen Sie die Schrauben fest an. 1. Entfernen Sie die Abdeckhaube der Markisen-/Jalousiensteuerung Vestamatic Markise Plus 500 V 2.0 durch leichtes Ziehen. 2. Lösen Sie die Schrauben und trennen Sie den Tragrahmen vom Wichtig: Eine parallele Ansteuerung von mehreren konventionellen Gehäuse.

  • Seite 4: Inbetriebnahme

    Ausfahr-Taste. Die Markise fährt sofort selbständig ein bzw. aus. Um sollte. Danach wechselt die LED-Anzeige der Markisen-/Jalousiensteue- die Fahrt zu stoppen, drücken Sie einfach die Gegentaste. rung Vestamatic Markise Plus 500 V 2.0 automatisch in den normalen Betriebszustand und steuert Ihre Beschattung anhand der von der DIP-Schalter auf ON: Betriebsart „Jalousie“...

  • Seite 5: Einstellung Windgrenzwert

    All manuals and user guides at all-guides.com Einstellung Windgrenzwert Einstellung Windgrenzwert Die Einstellung des Windgrenzwertes ist abhängig von der Größe und m/s km/h Windgeschwindigkeit Bauart der Beschattung. nach Beaufort 10,8 3 (schwache Brise) Überschreitet die gemessene Windgeschwindigkeit den eingestellten Grenzwert, so werden die Beschattungen sofort eingefahren. Ein 18,0 3 (schwache Brise) erneutes Ausfahren der Beschattung ist erst nach einer Rückstell-...

  • Seite 6: Einstellung Motorlaufzeit

    Die Einstellung der Motorlaufzeit ist abhängig von der Größe und Motorlaufzeit Bauart der Beschattung. Die Motorlaufzeit der Markisen-/Jalousien- in Sekunden steuerung Vestamatic Markise Plus 500 V 2.0 kann der tatsächlichen IDS-Funktion* Laufzeit der Beschattung angepasst werden. Dies empfiehlt sich für die Steuerung von Jalousienantrieben, da unmittelbar nach dem Ablauf der Motorlaufzeit im Automatik- und Handbetrieb eine Wende zur Positionierung der Lamellenwinkel ausgeführt werden kann.

  • Seite 7: Einstellung Wendeimpuls

    Wendezeit Bauart der Beschattung. Die Markisen-/Jalousiensteuerung Vestamatic in Sekunden Markise Plus 500 V 2.0 kann dem an der Beschattung angeschlossenen keine Wende Antrieb nach Beendigung der Motorlaufzeit (siehe Seite 11) einen Wendeimpuls geben. Dabei fährt die Beschattung kurz in Gegenrich- 0,34 tung (Einfahrt), um die Markisentücher zu straffen oder den Lamellen-...

  • Seite 8: Einstellung Ansprechempfindlichkeit (Sonnenintensität)

    Die Einstellung der Ansprechempfindlichkeit auf die Sonnenintensität LED Sonnen-Signal LED Wind-Signal erfolgt über ein Potentiometer mit Hilfe des mitgelieferten Einstell- werkzeuges. Entfernen Sie hierzu die Abdeckhaube der Markisen-/ Jalousiensteuerung Vestamatic Markise Plus 500 V 2.0 durch leichtes Ziehen. Bereits bei geringer Sonneneinstrahlung (ca. 5 kLux) fahren die Beschattungen aus.

  • Seite 9: Betrieb Mit Sonneneinfluss (Automatikbetrieb)

    All manuals and user guides at all-guides.com Betrieb mit Sonneneinfluss (Automatikbetrieb) Betrieb mit Sonneneinfluss (Automatikbetrieb) Umschalter nach links schieben (S). Hinweis: Ist über die DIP-Schalter eine Wende programmiert, so Jetzt ist die Sonnen-Funktion aktiv. fahren die Markisen- bzw. Jalousienantriebe die Beschat- tung im Automatikbetrieb kurz in entgegengesetzter Rich- In dieser Betriebsart fahren die Mar- tung, was ein Straffen der Markisentücher bzw.

  • Seite 10: Betrieb Ohne Sonneneinfluss (Handbetrieb)

    Sonnensensor ständig überprüft. Sollte ein Defekt vorliegen, Kraft. Wird die Einfahr-Taste bzw. so zeigt die rote Sonnensensor-LED der Markisen-/Jalousiensteue- rung Vestamatic Markise Plus 500 V 2.0 durch Leuchten mit kurz- Ausfahr-Taste gedrückt, fahren die Markisen- bzw. Jalousienantriebe die zeitiger Pause (Warnhinweis) an, dass der Sonnensensor oder die Ver- Beschattungen ein bzw.

  • Seite 11: Windmesserüberwachung

    Es besteht kein Windalarm nicht mehr möglich. Die Markisen-/Jalousiensteuerung Vestamatic mehr. Die Beschattungen können nach Ablauf Markise Plus 500 V 2.0 ist außer Betrieb zu setzen und gegen unbeab- der Verzögerungszeit (16 Minuten) ausfahren. sichtigten Betrieb zu sichern. Wichtig: Wird der Grenzwert der Windgeschwindigkeit überschritten, fahren die Beschattungen ohne...

  • Seite 12: Sonnensensor (S-Led)

    All manuals and user guides at all-guides.com Sonnensensor (S-LED) Zubehör Für die Markisen-/Jalousiensteuerung Vestamatic Markise Plus 500 Grüne LED leuchtet: Eingestellter Sonnenansprechwert ist erreicht. V 2.0 ist u.a. folgendes Zubehör optional erhältlich: Sonnensensor SS 30, Artikel-Nr. 01161210 Grüne LED blinkt: Der eingestellte Sonnenansprechwert ist Montagebügelzusatz Aluminium...

  • Seite 13: Anschlussplan

    All manuals and user guides at all-guides.com Anschlussplan Technische Daten und Maßbilder Markise Plus 500 V 2.0 Technische Daten Betriebsspannung: 230 VW, 50 Hz Leistungsaufnahme: Ausgang Schaltleistung: 4 A, 230 VW, cos f > 0,8 Schaltzeit: 3 – 180 Sekunden Betriebstemperaturbereich: 0 –...
  • Seite 14 All manuals and user guides at all-guides.com Markise Plus 500 V2.0 Contents Safety precautions page 29 Introduction page 30 Installation instructions page 31 – 32 Start-up page 33 Setting the operation mode “awning/blind” page 34 Setting the wind speed threshold value page 35 –...

  • Seite 15: Safety Precautions

    Safety precautions Introduction · Please note, that the Vestamatic Markise Plus 500 V 2.0 sunshade control Congratulations for buying the Vestamatic Markise Plus 500 V 2.0 requires an operating voltage of 230 VW, 50 Hz. Make sure to contact a profes- sunshade control.

  • Seite 16: Installation Instructions

    (please see page 35). 6. Slide the basic housing carefully into the supporting frame (make 1. Carefully pull to remove the cover cap of the Vestamatic Markise sure not to pinch any cables) and tightly fasten the screws.

  • Seite 17: Start-Up

    After this set the response to the sun intensity button for less than 2 seconds or tap it, the blinds will move up or (see page 41). Now the Vestamatic Markise Plus 500 V 2.0 sunshade down only for the duration of the command which provides accurate control is ready to control your sunshade.

  • Seite 18: Setting The Wind Speed Threshold Value

    All manuals and user guides at all-guides.com Setting the wind speed threshold value Setting the wind speed threshold value The setting for the wind speed threshold value depends on size and m/s km/h Wind speeds on the design of sunshade. Beaufort scale 10.8 3 (gentle breeze)

  • Seite 19: Setting The Motor Run Time

    The setting for the motor run time depends on size and design of motor run time sunshade. The motor run time of Vestamatic Markise Plus 500 V 2.0 in seconds sunshade control can be adjusted to the actual run time of the sun- IDS-Function* shade.

  • Seite 20: Setting The Tilting Pulse

    The setting for the tilting pulse depends on size and design of sun- Tilting time shade. The Vestamatic Markise Plus 500 V 2.0 sunshade control can in seconds send a tilting pulse to the drive connected to the sunshade after the no tilting motor run time has elapsed (please see page 37).

  • Seite 21: Setting The Response (Sun Intensity)

    Set the response to the sun intensity with the potentiometer and the LED sun signal LED wind signal delivered adjustment tool. Carefully pull to remove the cover cap of the Vestamatic Markise Plus 500 V 2.0 sunshade control. Sunshade already extends at a low sun intensity (approx.

  • Seite 22: Operation With Sun (Automatic Operation)

    All manuals and user guides at all-guides.com Operation with sun (automatic operation) Operation with sun (automatic operation) Push the selector switch to the left in Note: If a tilting function has been programmed with the DIP order to activate the sun function (S). switches, the sunshade drives will shortly move the sun- shade in the opposite direction, which will tighten the In this operation mode the sunshade...

  • Seite 23: Operation Without Sun (Manual Operation)

    All manuals and user guides at all-guides.com Operation without sun (manual operation) Sun sensor monitoring Push the selector switch to the right to Only if one sun sensor is connected, the cable connection and the disable the sun function (# # S ). If you sun sensor will be checked continuously.

  • Seite 24: Wind Meter Monitoring

    If the externally mounted wind meter is damaged or has not generated LED is lit up green: No wind alarm. any signals for 48 hours, the wind meter LEDs of the Vestamatic LED is lit up red: Wind alarm – the sunshade drives have re- Markise Plus 500 V 2.0 sunshade control will alternately flash (warning...

  • Seite 25: Sun Sensor (S-Led)

    All manuals and user guides at all-guides.com Sun sensor (S-LED) Accessories The following accessories are optionally available for the Vestamatic Markise LED is lit up green: The preset sun threshold value is attained. Plus 500 V 2.0 sunshade control: LED flashes green: The sun threshold value has been exceeded, Sun sensor SS 30, article-no.

  • Seite 26: Wiring Diagram

    All manuals and user guides at all-guides.com Wiring diagram Technical data and dimension diagrams Markise Plus 500 V 2.0 Technical Data Power supply: 230 VW, 50 Hz Rated power: Output Maximum load: 4 A, 230 VW, cos f > 0.8 Switching time: 3 –...
