Informationen für den Installateur - Controlbox
Anschlussklemmen
Der Temperatursensor TS Pro XL wird an den Anschlussklemmen TS 01 und +12V an der Controlbox
angeschlossen.
Der Temperatursensor TE Indoor / TE Outdoor wird mit den internen Anschlussklemmen 1 und 2 an den
Anschlussklemmen Thermostat und GND der Controlbox angeschlossen.
Eine Polarität der Temperatursensoren muss nicht beachtet werden.

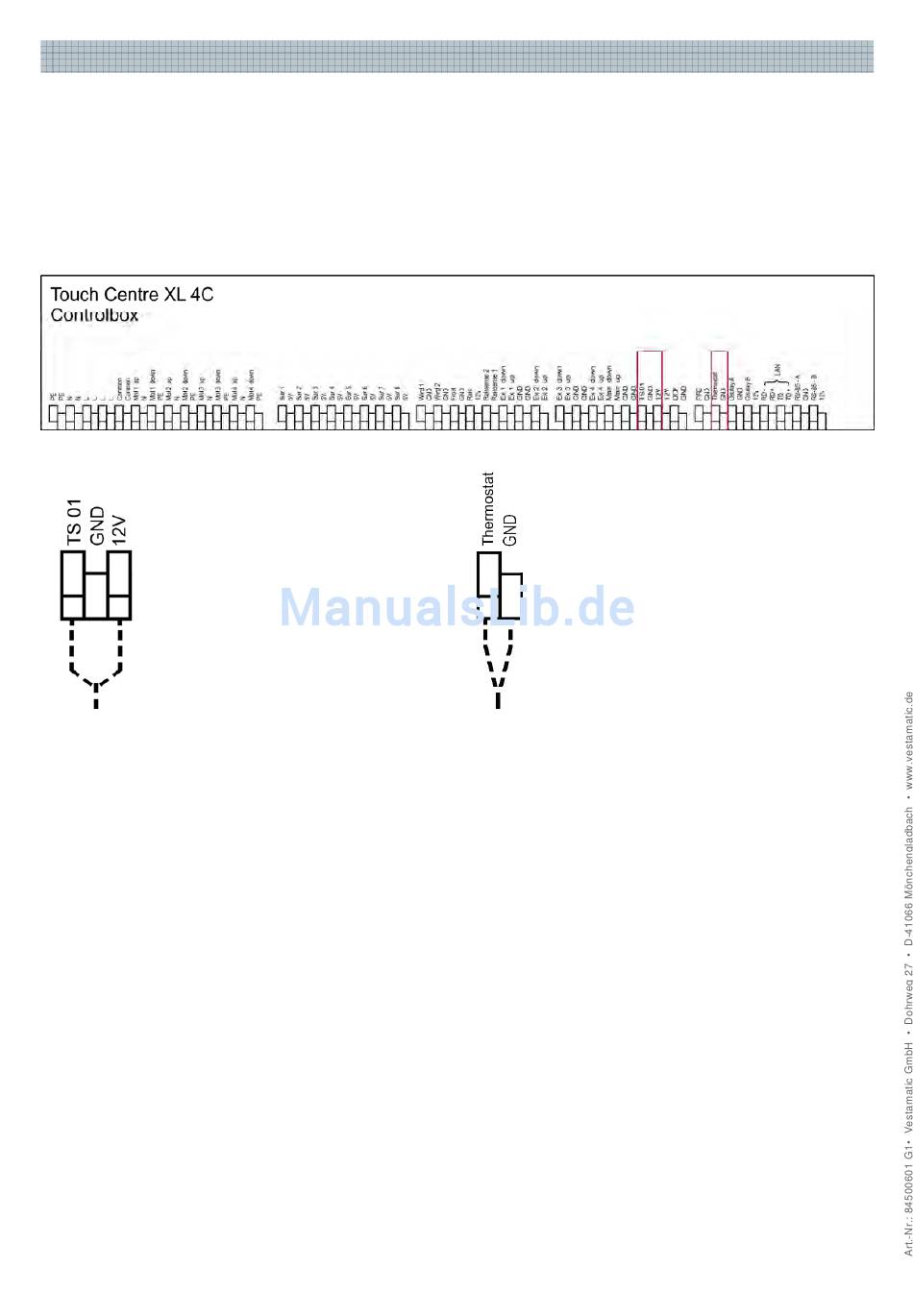

Abb.: Anschluss TS Pro XL Abb.: Anschluss TE Indoor / TE Outdoor
Montage / Anschluss des DCF-Funkuhrempfängers
Arbeitsweise
Der DCF-Funkuhrempfänger empfängt das Zeitzeichentelegramm des Senders aus Mainflingen bei
Frankfurt. Dieser Langwellensender hat eine durchschnittliche Reichweite von 1500 km. Mit dem empfan-
genen und dekodierten Signal wird die interne Uhr der Steuerung aktualisiert und zusätzlich eine hohe
Ganggenauigkeit realisiert.
Wahl des Montageortes
Der DCF-Funkuhrempfänger muss im Außenbereich mit der Kabeleinführung nach unten montiert werden.
Eine Ausrichtung des Funkuhrempfängers Richtung Frankfurt optimiert die Empfangsqualität des Signals
zusätzlich.
Wartung / Reinigung
Der DCF-Funkuhrempfänger arbeitet wartungsfrei. Bei überdurchschnittlich starker Verschmutzung kann
der Sensor mit herkömmlichen Haushaltsreinigungsmitteln ohne aggressive oder scheuernde Inhaltsstoffe
gereinigt werden.
