Produktübersicht
Anhand der LEDs der LAN-Schnittstellen werden die Aktivität und die Geschwindigkeit der
Datenübertragung (MBit/s) dargestellt. Die jeweils obere LED zeigt an, ob die Schnittstelle mit einem
Netzwerk verbunden ist. Ist dies der Fall, leuchtet die LED grün. Werden Daten auf der Schnittstelle
übertragen, blinkt die LED.
Die jeweils untere LED zeigt die Geschwindigkeit der Datenübertragung an. Liegt die Geschwindigkeit bei
100 MBit/s leuchtet die LED orange, bei 1000 MBit/s leuchtet sie grün.
Da die LEDs direkt an der Schnittstelle bei einer bestehenden Verdrahtung nicht zu sehen sind, zeigen die
LEDs auf der Seitenwand des PCs (siehe Abb. 6) den Status der Ethernet-Schnittstellen an.
LAN3
LAN2

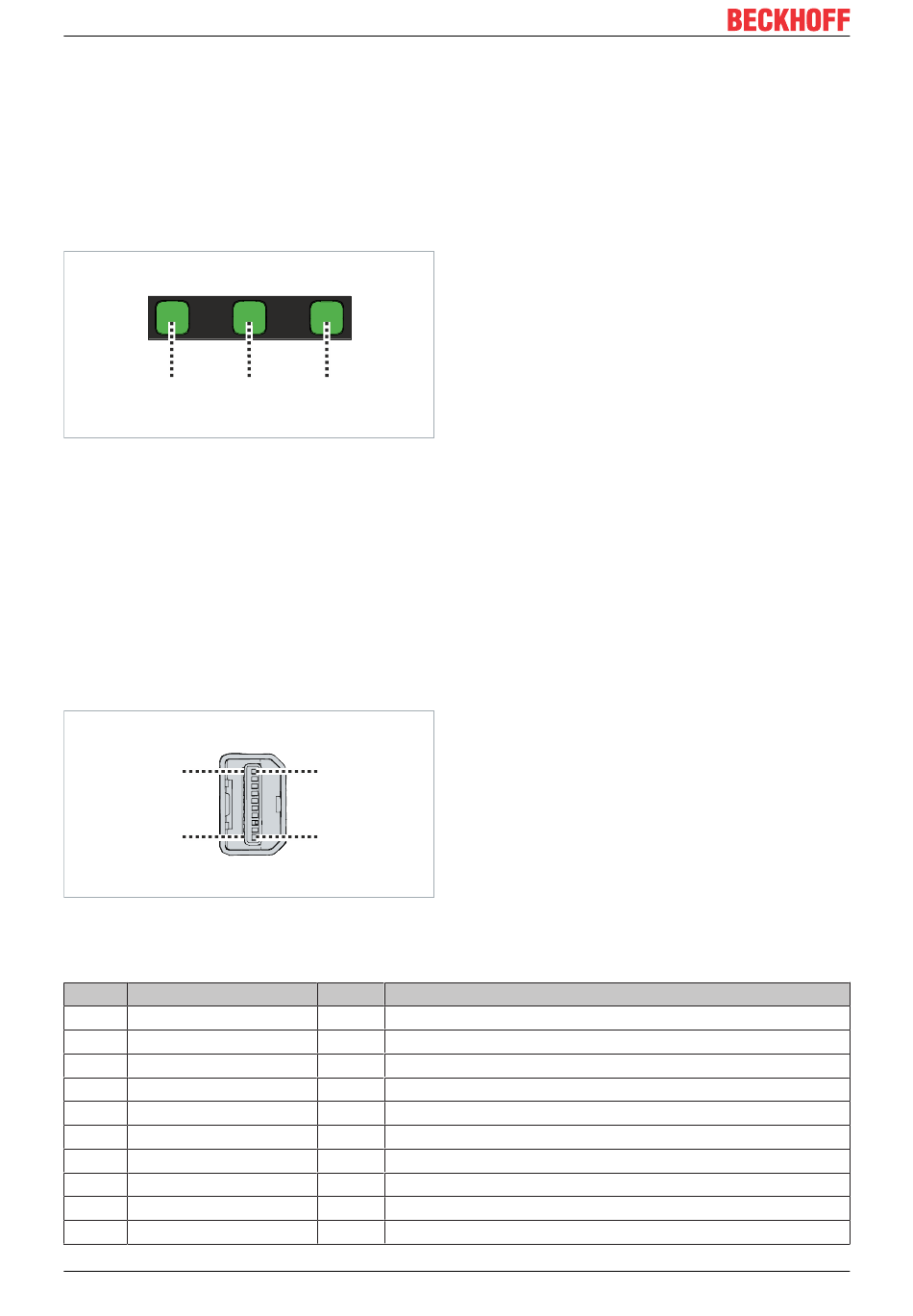

Abb. 6: Ethernet-LEDs
3.2.4
Mini-DisplayPort
Der Industrie-PC verfügt über einen Mini-DisplayPort nach IP65/67 (X106), der den Anschluss von Geräten
mit Mini-DisplayPort ermöglicht. Dadurch können Bildsignale übertragen werden.
Zusätzlich können DVI-Signale über einen Adapter zur Verfügung gestellt werden. Wenden Sie sich dafür an
Ihren Beckhoff Vertrieb.
Standardmäßig werden über die Schnittstelle DisplayPort-Signale herausgeführt. Unter Verwendung eines
Level-Shifter-Kabels schaltet das Board entsprechend der DisplayPort-Spezifikation 1.1 automatisch auf
HDMI-Signale um.
19
1
Abb. 7: Mini-DisplayPort Pin-Nummerierung
Tab. 6: Mini-DisplayPort Pinbelegung
Pin
Belegung
1
Masse
3
LVDS-Lane 0 +
5
LVDS-Lane 0 -
7
Masse
9
LVDS-Lane 1 +
11
LVDS-Lane 1 -
13
Masse
15
LVDS-Lane 2 +
17
LVDS-Lane 2 -
19
Masse
14
LAN1
X106
20
2
Pin
Belegung
2
Hot Plug Detect
4
Config 1
6
Masse
8
Masse
10
LVDS-Lane 3 +
12
LVDS-Lane 3 -
14
Masse
16
AUX-Channel +
18
AUX-Channel -
20
Spannungsversorgung: 3,3 V/500 mA
Version: 1.8
C7015
