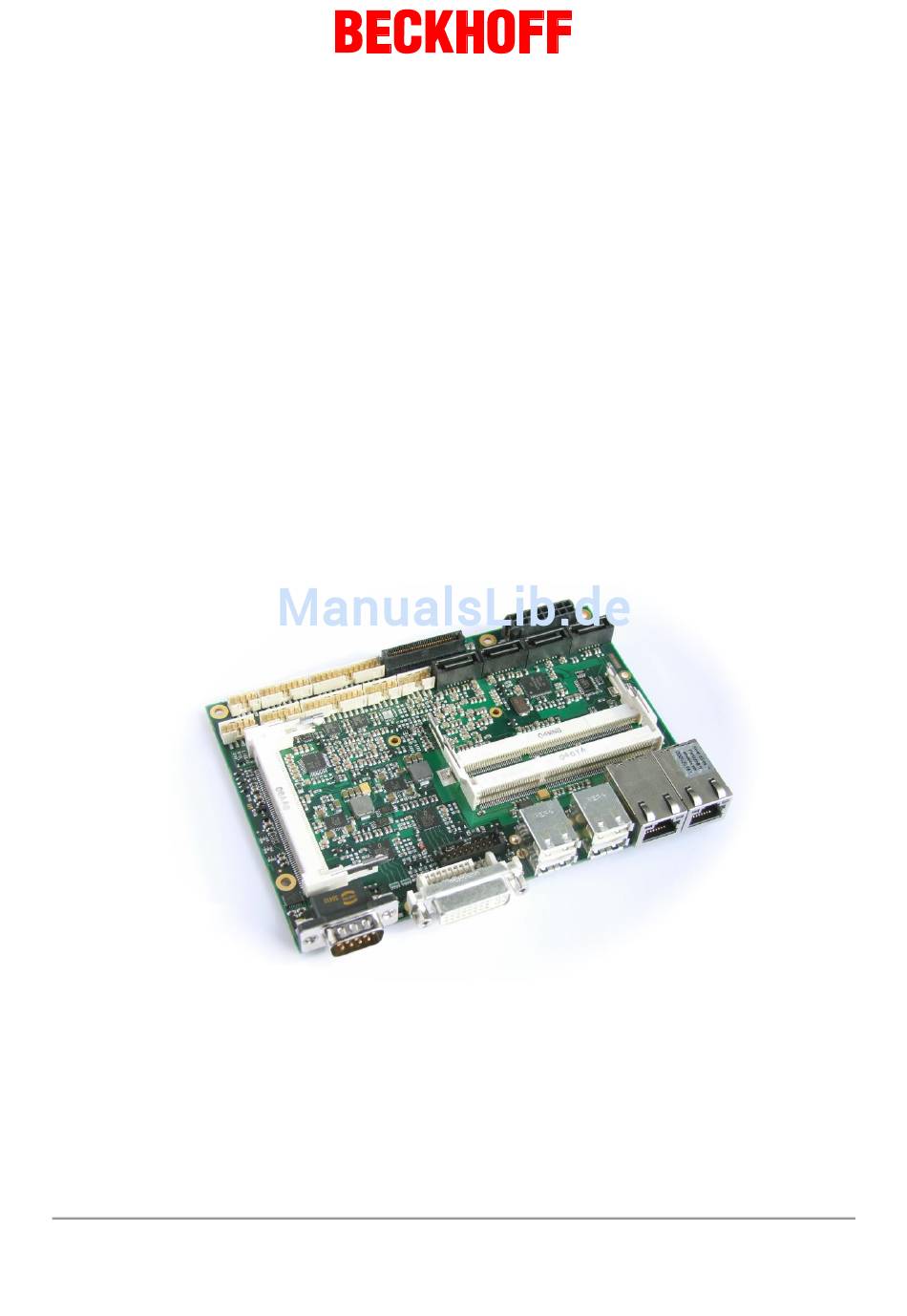

- Seite 1 CB3054 Handbuch Version 1.5 Beckhoff Automation GmbH Telefon: +49 (0) 52 46/963-0 Eiserstr. 5 Fax: +49 (0) 52 46/963-198 33415 Verl Email: info@beckhoff.de Germany Web: www.beckhoff.de...
-
Seite 3: Inhaltsverzeichnis
Advanced BIOS Features ......................42 4.4.1 CPU Feature ........................44 4.4.2 Hard Disk Boot Priority ....................... 45 Advanced Chipset Features ....................... 46 4.5.1 PCI Express Root Port Function ..................47 Integrated Peripherals ........................ 48 Beckhoff New Automation Technology CB3054 Seite 3... - Seite 4 Beckhoff-Support ........................70 Beckhoff-Service ........................70 Beckhoff-Firmenzentrale ......................70 Anhang: Post-Codes .......................... 72 Anhang: Ressourcen ......................... 76 IO-Bereich .............................. 76 Memory-Bereich ............................. 76 Interrupt ..............................76 PCI-Devices ............................77 Ressourcen: SMB-Devices ........................77 Seite 4 Beckhoff New Automation Technology CB3054...
- Seite 5 Hinweise zur Dokumentation Kapitel: Änderungsindex Beckhoff New Automation Technology CB3054 Seite 5...
-
Seite 6: Änderungsindex
Maßzeichnungen aktualisiert LAN Pinbelegung korrigiert INWEIS Alle in diesem Handbuch erwähnten Firmennamen und Produktbezeichnungen sind als eingetragene oder nicht eingetragene Marken Eigentum ihrer jeweiligen Inhaber und als solche national und international markenrechtlich geschützt. Seite 6 Beckhoff New Automation Technology CB3054... -
Seite 7: Einleitende Hinweise
Dokumentation können keine Ansprüche auf Änderung bereits gelieferter Produkte gemacht werden. 1.1.2 Copyright © Diese Dokumentation ist urheberrechtlich geschützt. Jede Wiedergabe oder Drittverwendung dieser Publikation, ganz oder auszugsweise, ist ohne schriftliche Erlaubnis der Beckhoff Automation GmbH verboten. Beckhoff New Automation Technology CB3054... -
Seite 8: Sicherheitshinweise
ATEN Wenn der Sicherheitshinweis unter diesem Symbol nicht beachtet wird, können Personen, Umwelt oder Geräte geschädigt oder Daten gelöscht werden. INWEIS IPP ODER INGERZEIG Dieses Symbol kennzeichnet Informationen, die zum besseren Verständnis beitragen. Seite 8 Beckhoff New Automation Technology CB3054... -
Seite 9: Grundlegende Sicherheitsmaßnahmen
1.3.3 Anforderungen an das Bedienungspersonal Betriebsanleitung lesen: Jeder Benutzer des Produkts muss die Betriebsanleitung für die Anlage, an der er eingesetzt wird, gelesen haben. Systemkenntnisse: Jeder Benutzer muss alle für ihn erreichbaren Funktionen des Produkts kennen. Beckhoff New Automation Technology CB3054 Seite 9... -
Seite 10: Funktionsumfang
Die in der vorliegenden Dokumentation enthaltenen Beschreibungen stellen eine umfassende Produktbeschreibung dar. Soweit das beschriebene Motherboard als Bestandteil eines Industrie-PC der Beckhoff Automation GmbH erworben worden ist, findet die hierin enthaltene Produktbeschreibung nur in eingeschränktem Umfang Anwendung. Maßgeblich sind die vereinbarten Spezifikationen des entsprechenden Industrie-PC der Beckhoff Automation GmbH. -
Seite 11: Übersicht
2 Übersicht 2.1 Eigenschaften Das CB3054 ist ein hochkomplexes 3,5-Zoll-Board mit der Funktionalität eines Motherboards. Es basiert auf dem Intel® 4 Series Chipsatz GS45 in Verbindung mit dem ICH9M-E-Chip (SFF). Als Prozessoren sind verschiedene Modelle der Core™2-Duo- und Core™2-Quad- bzw. Celeron®-M-Baureihen von Intel®... - Seite 12 Kapitel: Übersicht Eigenschaften 5V-Versorgungsspannung Mini-PCI-Steckplatz Format: 102 mm x 147 mm Seite 12 Beckhoff New Automation Technology CB3054...
-
Seite 13: Spezifikationen Und Dokumente
Intel®-Chipbeschreibung 82567 Datasheet www.intel.com Intel®-Chipbeschreibung 82574L Datasheet www.intel.com SMSC®-Chipbeschreibung SCH3114 Datasheet www.smsc.com (NDA erforderlich) IDT® Chipbeschreibung ICS9LPRS501SKLF Datasheet www.idt.com Chrontel®-Chipbeschreibung Chrontel 7318C Datasheet www.chrontel.com Realtek®-Chipbeschreibung ALC885/889 Datasheet www.realtek.com.tw Beckhoff New Automation Technology CB3054 Seite 13... -
Seite 14: Anschlüsse
Kapitel: Anschlüsse Spezifikationen und Dokumente 3 Anschlüsse Auf den folgenden Seiten werden sämtliche Steckverbinder auf dem CB3054 beschrieben. CHTUNG Die verwendeten Kabel müssen für die meisten Schnittstellen bestimmten Anforderungen genügen. Für eine zuverlässige USB-2.0-Verbindung sind beispielsweise verdrillte und geschirmte Kabel notwendig. -
Seite 15: Steckerübersicht
Kapitel: Anschlüsse 3.1 Steckerübersicht In der folgenden Abbildung sind die Steckeranschlüsse auf der Bestückungsseite des CB3054-Boards zusammengefasst. Aus der Tabelle darunter kann die Funktion des jeweiligen Steckers entnommen werden, ebenso wie die Handbuchseite, auf der weitergehende Informationen zu diesem Anschluss nachgelesen werden können. -
Seite 16: Cpu-Sockel
CPU-Sockel 3.2 CPU-Sockel Das CB3054-Board ist mit einem mPGA479M-CPU-Sockel ausgestattet, in den bestimmte Modelle der folgenden Prozessortypen von Intel® eingesetzt werden können: Celeron® M, Core™2 Duo und Core™2 Quad. Es handelt sich um einen ZIF-Sockel, in den der Prozessor eingelegt und anschließend mit der Feststellschraube arretiert wird. -
Seite 17: Stromversorgung
COM3 Transmit Data COM3 Receive Data Netzteil An PS-ON PWRGD Powergood Powerbutton Netzteil PWRBTN# SVCC Standby-Versorgung 5V Versorgungsspannung 12V Versorgungsspannung 12V Masse Masse Masse Masse Versorgungsspannung 5V Versorgungsspannung 5V Versorgungsspannung 5V Versorgungsspannung 5V Beckhoff New Automation Technology CB3054 Seite 17... -
Seite 18: System
LED GPIO-Gerät 2 GPIOLED2 SMBALERT# SMB Alert SMB Clock SMBCLKEX 7 SMBDATEX SMB Data Lautsprecher SPEAKER SVCC Standby-Versorgung 5V Tastatur Clock KCLK KDAT Tastatur Data Masse Versorgungsspannung 5V Masse Versorgungsspannung 5V Masse Versorgungsspannung 5V Seite 18 Beckhoff New Automation Technology CB3054... -
Seite 19: Speicher
Kapitel: Anschlüsse 3.5 Speicher Auf dem CB3054-Board kommen SO-DIMM204-Speichermodule (DDR3-1066), wie sie in Notebooks üblich sind, zum Einsatz. Aus technischen und mechanischen Gründen ist es möglich, dass bestimmte Speichermodule nicht eingesetzt werden können. Informieren Sie sich bei Ihrem Distributor über die empfohlenen Speichermodule. - Seite 20 DQ35 Masse Masse DQ44 Datenleitung 44 Datenleitung 40 DQ40 DQ45 Datenleitung 45 Datenleitung 41 DQ41 Masse Masse DQS5# Data Strobe 5 - Data Mask 5 DQM5 DQS5 Data Strobe 5 + Masse Masse Seite 20 Beckhoff New Automation Technology CB3054...
- Seite 21 Data Strobe 7 + Masse Masse Datenleitung 58 DQ58 DQ62 Datenleitung 62 Datenleitung 59 DQ59 DQ63 Datenleitung 63 Masse Masse SPD-Adresse 0 EVENT# Event Versorgungsspannung 3,3V 3,3V SMBus Data SPD-Adresse 1 SMBus Clock Terminierungsspannung Terminierungsspannung Beckhoff New Automation Technology CB3054 Seite 21...
-
Seite 22: Vga/Dvi
Hot Plug Detect TMDSDAT0# DVI-Daten 0 - TMDSDAT0 DVI-Daten 0 + Masse Reserviert Reserviert Masse TMDS CLK DVI-Clock TMDS CLK# DVI-Clock VGA Rot GREEN VGA Grün BLUE VGA Blau HSYNC VGA Horizontaler Sync Seite 22 Beckhoff New Automation Technology CB3054... - Seite 23 VGA/DVI Kapitel: Anschlüsse Name Beschreibung Masse Beckhoff New Automation Technology CB3054 Seite 23...
-
Seite 24: Dvi/Hdmi
Kapitel: Anschlüsse DVI/HDMI 3.7 DVI/HDMI Das CB3054 verfügt noch über einen weiteren DVI-Anschluss, der als 2x9poliger Wannenstecker realisiert ist (Molex 87831-1820). Analoge VGA-Signale liegen an diesem Anschluss nicht an, es kann aber ein HDMI-Bildschirm angeschlossen werden. Pinbelegung 2x9-Wannenstecker DVI/HDMI: Name... -
Seite 25: Usb 1-4
Tastatur sollte diese Funktion nicht gewählt werden, weil dies zu erheblichen Leistungseinschränkungen führen würde. Die einzelnen USB-Schnittstellen können bis zu 500mA Strom liefern und sind elektronisch abgesichert. Pinbelegung USB2.0-Stecker für Port X: Name Beschreibung 5V für USBX USBX# Minus-Datenkanal USBX USBX Plus-Datenkanal USBX Masse Beckhoff New Automation Technology CB3054 Seite 25... -
Seite 26: Usb 5-10
5V für USB7 5V für USB8 Pinbelegung Wannenstecker USB 9/10 Name Name Beschreibung Beschreibung 5V für USB9 5V für USB10 Minus-Datenkanal USB9 USB9- USB10- Minus-Datenkanal USB10 Plus-Datenkanal USB9 USB9+ USB10+ Plus-Datenkanal USB10 Masse Masse Seite 26 Beckhoff New Automation Technology CB3054... -
Seite 27: Lan
LAN Leitung 0 Minus LAN-1 LAN Leitung 1 Plus LAN-2 LAN Leitung 2 Plus LAN-2# LAN Leitung 2 Minus LAN-1# LAN Leitung 1 Minus LAN-3 LAN Leitung 3 Plus LAN-3# LAN Leitung 3 Minus Beckhoff New Automation Technology CB3054 Seite 27... -
Seite 28: Ton
AUXA_R / AUXA_L / AUX Eingang links / Ausgang hinten rechts REAR_R REAR_L Ausgang hinten links Mikrophone 1 Eingang / MIC1 / MIC2 / Mikrophone 2 Eingang / Ausgang Center CENTER Ausgang Subwoofer Seite 28 Beckhoff New Automation Technology CB3054... -
Seite 29: Sata-Schnittstellen
SATA-Schnittstellen Kapitel: Anschlüsse 3.12 SATA-Schnittstellen Das CB3054-Board ist mit vier SATA-Schnittstellen ausgestattet, die eine Übertragungsrate von bis zu 3Gbit pro Sekunde erlauben. Die Schnittstellen stehen als 7polige SATA-Stecker zur Verfügung. Es werden RAID 0/1/5/10 unterstützt. Die notwendigen Einstellungen werden über das BIOS-Setup vorgenommen. -
Seite 30: Serielle Schnittstelle Com1
Die Port-Adresse und der benutzte Interrupt werden mit Hilfe des BIOS-Setup eingestellt. Pinbelegung der seriellen Schnittstelle (DSUB-Stecker): Name Name Beschreibung Beschreibung Data Carrier Detect Data Set Ready Receive Data Request to Send Transmit Data Clear to Send Data Terminal Ready Ring Indicator Masse Seite 30 Beckhoff New Automation Technology CB3054... -
Seite 31: Serielle Schnittstellen Com2 Bis Com4
Data Set Ready COM3 Receive Data COM3 RXDC RTSC Request to Send COM3 Transmit Data COM3 TXDC CTSC Clear to Send COM3 Data Terminal Ready COM3 DTRC Ring Indicator COM3 Masse Versorgungsspannung 5V Beckhoff New Automation Technology CB3054 Seite 31... - Seite 32 Standardmäßig werden an dem 2x5poligen Stecker Maus- und Keyboardsignale herausgeführt. Pinout COM-Stecker bei Bestückungsoption Keyboard/Mouse: Name Name Beschreibung Beschreibung Keyboard Clock KCLK MCLK Mouse Clock Keyboard Data KDAT MDAT Mouse Data Reserviert Reserviert Reserviert Reserviert Masse 3,3V Versorgungsspannung 3,3V Seite 32 Beckhoff New Automation Technology CB3054...
-
Seite 33: Pci-Express
PCI-Express Kapitel: Anschlüsse 3.15 PCI-Express Das CB3054 ist mit einem herstellerspezifischen 2x40poligen Stecker ausgestattet, über den PCI-Express-Geräte angeschlossen werden können. Es können entweder bis zu vier PCIe1x-Geräte oder genau ein PCIe4x-Gerät angeschlossen werden. Adapterkarten mit Standard-PCIe-Sockeln sowie mit PCIe-Mini-Card-Stecker sind als Zubehör erhältlich. Bitte kontaktieren Sie hierfür Ihren Distributor. - Seite 34 PET4 PECLK3# PCIe Clock 3 - Transmit Lane 4 - PET4# Masse Masse PER4 Receive Lane 4 + Clock Enable 4 PE3CLKEN# 77 PER4# Receive Lane 4 - PCIe Configure x1/x4 PECONF# Masse Seite 34 Beckhoff New Automation Technology CB3054...
-
Seite 35: Mini-Pci
CBE3# AD24 Address/Data 24 Address/Data 23 AD23 IDSEL Init Device Select Masse Masse Address/Data 21 AD21 AD22 Address/Data 22 Address/Data 19 AD19 AD20 Address/Data 20 Masse Parity Address/Data 17 AD17 AD18 Address/Data 18 Beckhoff New Automation Technology CB3054 Seite 35... - Seite 36 Versorgungsspannung 5V Reserviert Address/Data 1 Reserviert Masse Masse Reserviert Masse Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Masse Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Lock PLOCK# Reserviert Reserviert S3,3V Versorgungsspannung 3,3V Seite 36 Beckhoff New Automation Technology CB3054...
-
Seite 37: Gpio
GP Input/Output 1 GPIO0 GPIO4 GP Input/Output 5 GP Input/Output 2 GPIO1 GPIO5 GP Input/Output 6 GP Input/Output 3 GPIO2 GPIO6 GP Input/Output 7 GP Input/Output 4 GPIO3 GPIO7 GP Input/Output 8 Masse Masse Beckhoff New Automation Technology CB3054 Seite 37... -
Seite 38: Lüfteranschlüsse
FCI 90311-010LF). Signale für die Überwachung der Lüfterdrehzahl sind ebenfalls vorhanden. Name Name Beschreibung Beschreibung Masse Masse 12V-Versorgung geregelt FANON1 FANON2 12V-Versorgung geregelt Fan Control 1 FANCTRL1 FANCTRL2 Fan Control 2 12V-Versorgung geregelt FANON3 FANCTRL3 Fan Control 3 Masse Masse Seite 38 Beckhoff New Automation Technology CB3054... -
Seite 39: Bios-Einstellungen
Einstellung aktiviert werden muss. Die Navigation von einem Menüpunkt zum anderen erfolgt mit Hilfe der Pfeiltasten, wobei mit der Enter-Taste der entsprechende Menüpunkt ausgewählt wird, was dann z. B. den Aufruf eines Untermenüs oder eines Auswahldialogs bewirkt. Beckhoff New Automation Technology CB3054 Seite 39... -
Seite 40: Standard Cmos Features
Untermenü: siehe "SATA channels" (Seite 41) Halt On Optionen: All Errors / No Errors / All, But Keyboard Base Memory Optionen: keine Extended Memory Optionen: keine Total Memory Optionen: keine Seite 40 Beckhoff New Automation Technology CB3054... -
Seite 41: Sata Channels
None / Auto / Manual Access Mode Optionen: CHS / LBA / Large / Auto Cylinder Optionen: keine Head Optionen: keine Precomp Optionen: keine Landing Zone Optionen: keine Sector Optionen: keine Beckhoff New Automation Technology CB3054 Seite 41... -
Seite 42: Advanced Bios Features
Boot Other Device Optionen: Enabled / Disabled Boot Up NumLock Status Optionen: Off / On Gate A20 Option Optionen: Normal / Fast Typematic Rate Setting Optionen: Enabled / Disabled Seite 42 Beckhoff New Automation Technology CB3054... - Seite 43 MPS Version Control For OS Optionen: 1.1 / 1.4 OS Select For DRAM > 64MB Optionen: Non-OS2 / OS2 Full Screen LOGO Show Optionen: Enabled / Disabled Summary Screen Show Optionen: Enabled / Disabled Beckhoff New Automation Technology CB3054 Seite 43...
-
Seite 44: Cpu Feature
Optionen: Disabled / C2 / C3 / C4 Execute Disable Bit Optionen: Enabled / Disabled GV3 PStates Optionen: Only maximum speed / All PStates Virtualization Technology Optionen: Enabled / Disabled Seite 44 Beckhoff New Automation Technology CB3054... -
Seite 45: Hard Disk Boot Priority
In diesem Untermenü haben die Tasten <Page Up>, <Page Down>, <+> und <-> eine andere Funktion als sonst: Sie dienen dazu, die in der Liste aufgeführten Devices nach oben bzw. unten zu verschieben. Beckhoff New Automation Technology CB3054 Seite 45... -
Seite 46: Advanced Chipset Features
Total GFX Memory Optionen: 128MB / 256MB / MAX. PAVP Mode Optionen: Disable / PAVP-Lite / PAVP-High Boot Display Optionen: VBIOS Default / CRT / DVI / DVI intern / CRT+DVI Seite 46 Beckhoff New Automation Technology CB3054... -
Seite 47: Pci Express Root Port Function
Auto / Enabled / Disabled PCI Express Port 4 Optionen: Auto / Enabled / Disabled PCIe 5 -> LAN Optionen: Auto / Enabled / Disabled PCI-E Compliancy Mode Optionen: v1.0a / v1.0 Beckhoff New Automation Technology CB3054 Seite 47... -
Seite 48: Integrated Peripherals
Untermenü: siehe "USB Device Setting" (Seite 53) Serial-Port Voltage Optionen: Off in S3-5 / by SVCC int.USB-Port Voltage Optionen: Off in S3-5 / by SVCC ext.USB-Port Voltage Optionen: Off in S3-5 / by SVCC Seite 48 Beckhoff New Automation Technology CB3054... -
Seite 49: Onchip Ide Devices
Auto / Mode 0 / Mode 1 / Mode 2 / Mode 3 / Mode 4 IDE Secondary Master UDMA Optionen: Disabled / Auto IDE Secondary Slave UDMA Optionen: Disabled / Auto SATA Mode Optionen: IDE / RAID / AHCI Beckhoff New Automation Technology CB3054 Seite 49... - Seite 50 Kapitel: BIOS-Einstellungen Integrated Peripherals LEGACY Mode Support Optionen: Enabled / Disabled Seite 50 Beckhoff New Automation Technology CB3054...
-
Seite 51: Onboard Devices
PCIe-LAN is controlled as PCI Express Port 5 ↑↓→←:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults HD Audio Optionen: Auto / Disabled ICH9-LAN Optionen: Enabled / Disabled Beckhoff New Automation Technology CB3054 Seite 51... -
Seite 52: Superio Devices
Disabled / 3F8/IRQ4 / 2F8/IRQ3 / 3E8/IRQ4 / 2E8/IRQ3 Onboard Serial Port 3 Optionen: Disabled / 3F8/IRQ11 / 2F8/IRQ11 / 3E8/IRQ11 / 2E8/IRQ11 Onboard Serial Port 4 Optionen: Disabled / 3F8/IRQ10 / 2F8/IRQ10 / 3E8/IRQ10 / 2E8/IRQ10 Seite 52 Beckhoff New Automation Technology CB3054... -
Seite 53: Usb Device Setting
USB 2.0 Controller Optionen: Enabled / Disabled USB Operation Mode Optionen: Full/Low Speed / High Speed USB Keyboard Function Optionen: Enabled / Disabled USB Storage Function Optionen: Enabled / Disabled Beckhoff New Automation Technology CB3054 Seite 53... -
Seite 54: Power Management Setup
Optionen: No / Yes Suspend Type Optionen: Stop Grant / PwrOn Suspend MODEM Use IRQ Optionen: NA / 3 / 4 / 5 / 7 / 9 / 10 / 11 Seite 54 Beckhoff New Automation Technology CB3054... - Seite 55 PCI PIRQ[A-D]# Optionen: Enabled / Disabled HPET Support Optionen: Enabled / Disabled HPET Mode Optionen: 32-bit mode / 64-bit mode Intel DTS Feature Untermenü: siehe "Intel DTS Feature" (Seite 57) Beckhoff New Automation Technology CB3054 Seite 55...
-
Seite 56: Pci Express Pm Function
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults PEG Port ASPM Optionen: Disabled / L0s / L1/L0s Root Port ASPM Optionen: Disabled / L0s / L1 / L1/L0s DMI Port ASPM Optionen: Enabled / Disabled Seite 56 Beckhoff New Automation Technology CB3054... -
Seite 57: Intel Dts Feature
Critical Trip Point Optionen: POR / 15°C / 23°C / 31°C / 39°C / 47°C / 55°C / 63°C / 71°C / 79°C / 87°C / 95°C / 103°C / 111°C / 119°C / 127°C Beckhoff New Automation Technology CB3054 Seite 57... -
Seite 58: Pnp/Pci Configuration
Auto / 3 / 4 / 5 / 7 / 9 / 10 / 11 / 12 / 14 / 15 INT Pin 7 Assignment Optionen: Auto / 3 / 4 / 5 / 7 / 9 / 10 / 11 / 12 / 14 / 15 Seite 58 Beckhoff New Automation Technology CB3054... - Seite 59 INT Pin 8 Assignment Optionen: Auto / 3 / 4 / 5 / 7 / 9 / 10 / 11 / 12 / 14 / 15 Maximum Payload Size Optionen: keine Beckhoff New Automation Technology CB3054 Seite 59...
-
Seite 60: Irq Resources
IRQ-11 assigned to Optionen: PCI Device / Reserved IRQ-12 assigned to Optionen: PCI Device / Reserved IRQ-14 assigned to Optionen: PCI Device / Reserved IRQ-15 assigned to Optionen: PCI Device / Reserved Seite 60 Beckhoff New Automation Technology CB3054... -
Seite 61: Pc Health Status
+5 V Optionen: keine +12 V Optionen: keine VBatt Optionen: keine Fan1 Speed Optionen: keine Fan2 Speed Optionen: keine Fan3 Speed Optionen: keine Board Revision Optionen: keine Beckhoff New Automation Technology CB3054 Seite 61... -
Seite 62: Frequency/Voltage Control
Phoenix – AwardBIOS CMOS Setup Utility Frequency / Voltage Control Spread Spectrum [Disabled] Item Help ↑↓→←:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults Spread Spectrum Optionen: Enabled / Disabled Seite 62 Beckhoff New Automation Technology CB3054... -
Seite 63: Load Fail-Safe Defaults
Mit dieser Option werden die Einstellungen inklusive aller Änderungen gespeichert und das Setup beendet. 4.15 Exit Without Saving Durch Auswahl dieses Menüpunktes wird das Setup verlassen, ohne dass die vorgenommenen Änderungen gespeichert werden. Beckhoff New Automation Technology CB3054 Seite 63... -
Seite 64: Bios-Update
Board und für genau diese Boardversion herausgegeben wurde. Wenn eine ungeeignete Datei verwendet wird, dann führt dies unweigerlich dazu, dass das Board anschließend nicht mehr startet. Seite 64 Beckhoff New Automation Technology CB3054... -
Seite 65: Mechanische Zeichnung
Leiterplatte: Bohrungen Kapitel: Mechanische Zeichnung 6 Mechanische Zeichnung 6.1 Leiterplatte: Bohrungen INWEIS Alle Maßangaben sind in mil (1 mil = 0,0254 mm) Beckhoff New Automation Technology CB3054 Seite 65... -
Seite 66: Leiterplatte: Pin-1-Abstände
Kapitel: Mechanische Zeichnung Leiterplatte: Pin-1-Abstände 6.2 Leiterplatte: Pin-1-Abstände INWEIS Alle Maßangaben sind in mil (1 mil = 0,0254 mm) Seite 66 Beckhoff New Automation Technology CB3054... -
Seite 67: Leiterplatte: Die Center
Leiterplatte: Die Center Kapitel: Mechanische Zeichnung 6.3 Leiterplatte: Die Center INWEIS Alle Maßangaben sind in mil (1 mil = 0,0254 mm) Beckhoff New Automation Technology CB3054 Seite 67... -
Seite 68: Technische Daten
9 bis 500Hz, 10m/s Versand: 5 bis 9Hz, 3,5mm Amplitude 9 bis 500Hz, 10m/s , für verpackte Boards CHTUNG Die Angaben zu Stoß- und Vibrationsfestigkeit beziehen sich auf das reine Motherboard ohne Kühlkörper, Speicherriegel, Verkabelungen usw. Seite 68 Beckhoff New Automation Technology CB3054... -
Seite 69: Thermische Spezifikationen
Es liegt im Verantwortungsbereich des Endkunden, dass die Die-Temperatur des Prozessors 105°C nicht überschreitet! Eine dauerhafte Überhitzung kann das Board zerstören! Für den Fall, dass die Temperatur 105°C überschreitet, muss die Umgebungstemperatur reduziert werden. Unter Umständen muss für eine ausreichende Luftzirkulation Sorge getragen werden. Beckhoff New Automation Technology CB3054 Seite 69... -
Seite 70: Support Und Service
Kapitel: Support und Service Beckhoff-Support 8 Support und Service Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Support und Service, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff-Produkten und -Systemlösungen zur Verfügung stellt. 8.1 Beckhoff-Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff-Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt:... - Seite 71 Anhang: Post-Codes Beckhoff New Automation Technology CB3054 Seite 71...
-
Seite 72: I Anhang: Post-Codes
Tastatur-Reset (außer Super I/O Chips der Winbond-977-Serie). Teste den 8254 (Timer-Baustein) Teste die Interrupt-Maskenbits von IRQ-Kanal 1 des 8259-Interrupt-Kontrollers. Teste die Interrupt-Maskenbits von IRQ-Kanal 2 des 8259-Interrupt-Kontrollers. Testen der Funktionen des Interrupt-Kontrollers (8259). Initialisiere EISA-slot (wenn vorhanden). Seite 72 Beckhoff New Automation Technology CB3054... - Seite 73 2. Bei Netzwerk-PCs (Boot-ROM): Aufbau der SYSID-Strukturtabelle 3. Bildschirmdarstellung in Textmode zurückschalten 4. ACPI-Tabelle initialisieren (top of memory). 5. ROMs auf ISA-Karten initialisieren und einbinden 6. Zuweisung der PCI-IRQs 7. Initialisierung des Advanced Power Managements (APM) 8. IRQ-Register zurücksetzen. Beckhoff New Automation Technology CB3054 Seite 73...
- Seite 74 Auto-Erkennung der L2-Cachegröße (Sockel 7 oder älter) Entpacken des komprimierten BIOS-Programmcodes in den Arbeitsspeicher. Kopieren des BIOS-Programmcodes ins Shadow-RAM (Segmente E000 & F000) via Zeiger-Aufruf (chipset hook). Test der CMOS Read/Write-Funktionalität Bootversuch über Boot-Loader-Routine (Software-Interrupt INT 19h) Seite 74 Beckhoff New Automation Technology CB3054...
- Seite 75 Anhang: Post-Codes Beckhoff New Automation Technology CB3054 Seite 75...
-
Seite 76: Anhang: Ressourcen
BIOS-Setup zu reservieren. Auf der PCI-Seite ist die Exklusivität nicht gegeben und auch nicht möglich. Funktion Adresse IRQ0 Timer IRQ1 PS/2 Tastatur IRQ2 (9) COM3 IRQ3 COM1 IRQ4 COM2 IRQ5 COM4 IRQ6 IRQ7 IRQ8 IRQ9 IRQ10 Seite 76 Beckhoff New Automation Technology CB3054... -
Seite 77: Pci-Devices
Adressbereiche dürfen auch dann nicht von externen Geräten benutzt werden, wenn die in der Tabelle zugeordnete Komponente auf dem Motherboard gar nicht vorhanden ist. Funktion Adresse 10-11 Standard-Slave-Adresse 40-41 GPIO 60-61 Reserviert vom BIOS 70-73 POST-Code Output 88-89 Vom BIOS definierte Slave-Adresse Beckhoff New Automation Technology CB3054 Seite 77... - Seite 78 Anhang: Ressourcen Funktion Adresse A0-A1 DIMM 1 A2-A3 DIMM 2 A4-AF Reserviert vom BIOS B0-BF Reserviert vom BIOS D2-D3 Clock Seite 78 Beckhoff New Automation Technology CB3054...
