6
Installation
6.1
Installation vorbereiten
Voraussetzungen:
•
Die Umgebungsbedingungen prüfen, in denen das Gerät eingesetzt werden soll.
•
Die Spannung der Anlage abschalten und gegen Wiedereinschalten sichern.
•
Die Mediumszirkulation der Anlage stoppen.
•
Die Rohrleitung entleeren und spülen.
•
Geeignete Schutzausrüstung tragen.
•
Die Rohrleitung für die Installation fachgerecht vorbereiten.
•
Die Arbeiten an Gerät und Anlage nur mit geeignetem Werkzeug durchführen.

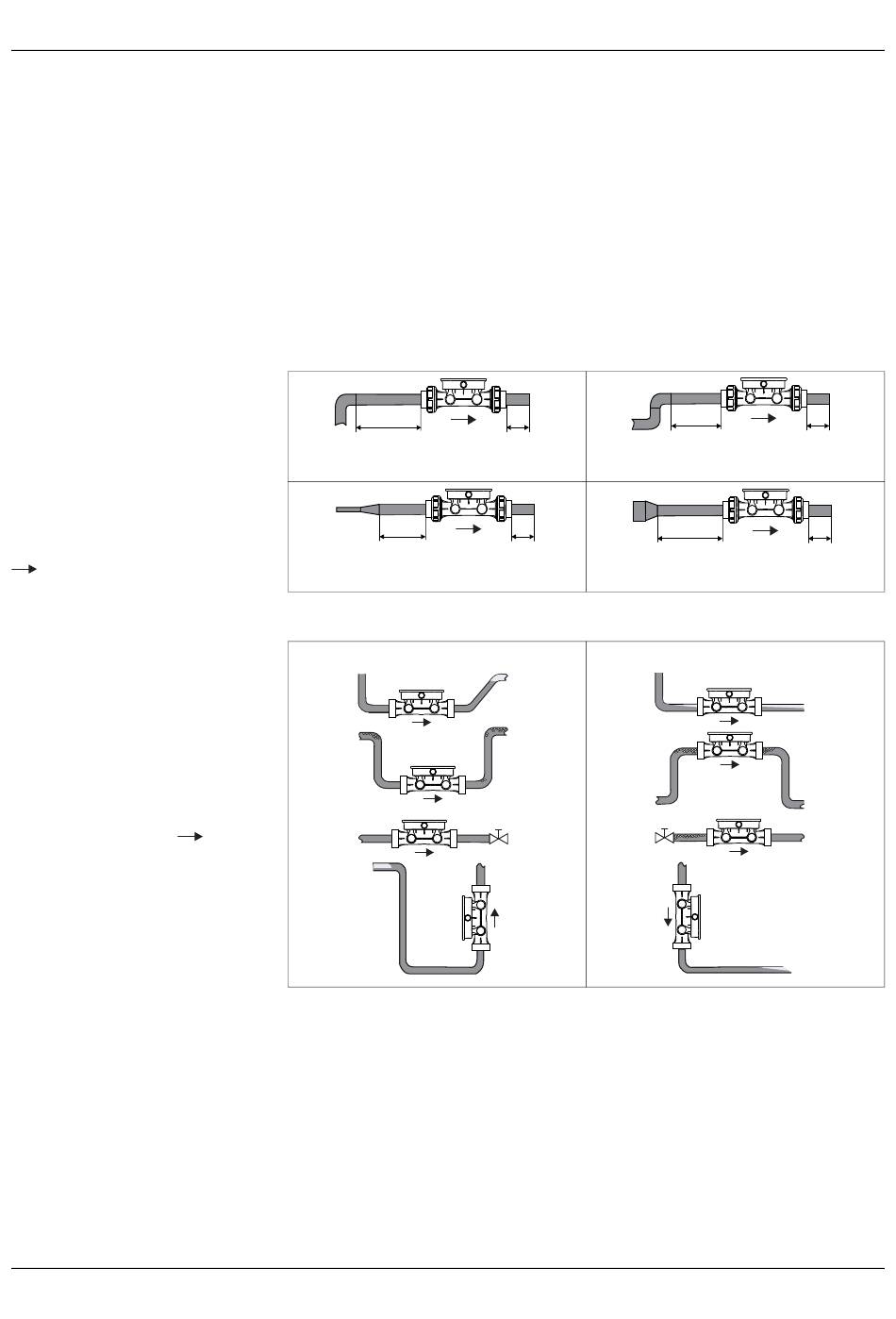

Ein- und Auslaufstrecken
Um die Strömung in der Rohrlei-
tung zu beruhigen, sind mindes-
tens die angegebenen Ein- und
Auslaufstrecken erforderlich.
Für eine höhere Genauigkeit kön-
nen die Ein- und Auslaufstrecken
länger ausgeführt werden.
DN = Rohrnennweite
= Fließrichtung
Einbaulage
Das Gerät entweder in waage-
rechter oder senkrechter Rohrlei-
tung montierten.
Voraussetzungen:
•
Die Rohrleitung im Bereich
der Transducer muss gefüllt
sein.
•
Bei vertikaler Montage muss
die Fließrichtung (
oben verlaufen.
•
Die Bildung von Luftblasen in
der Rohrleitung und direkt am
Gerät vermeiden.
5× DN
1× 90°-Krümmer oder T-Stück
) nach
3× DN
5× DN
3× DN
Rohrerweiterung
Richtig
6 Installation
5× DN
3× DN
2× 90°-Krümmer
5× DN
3× DN
Rohrreduzierung
Falsch
15
