7

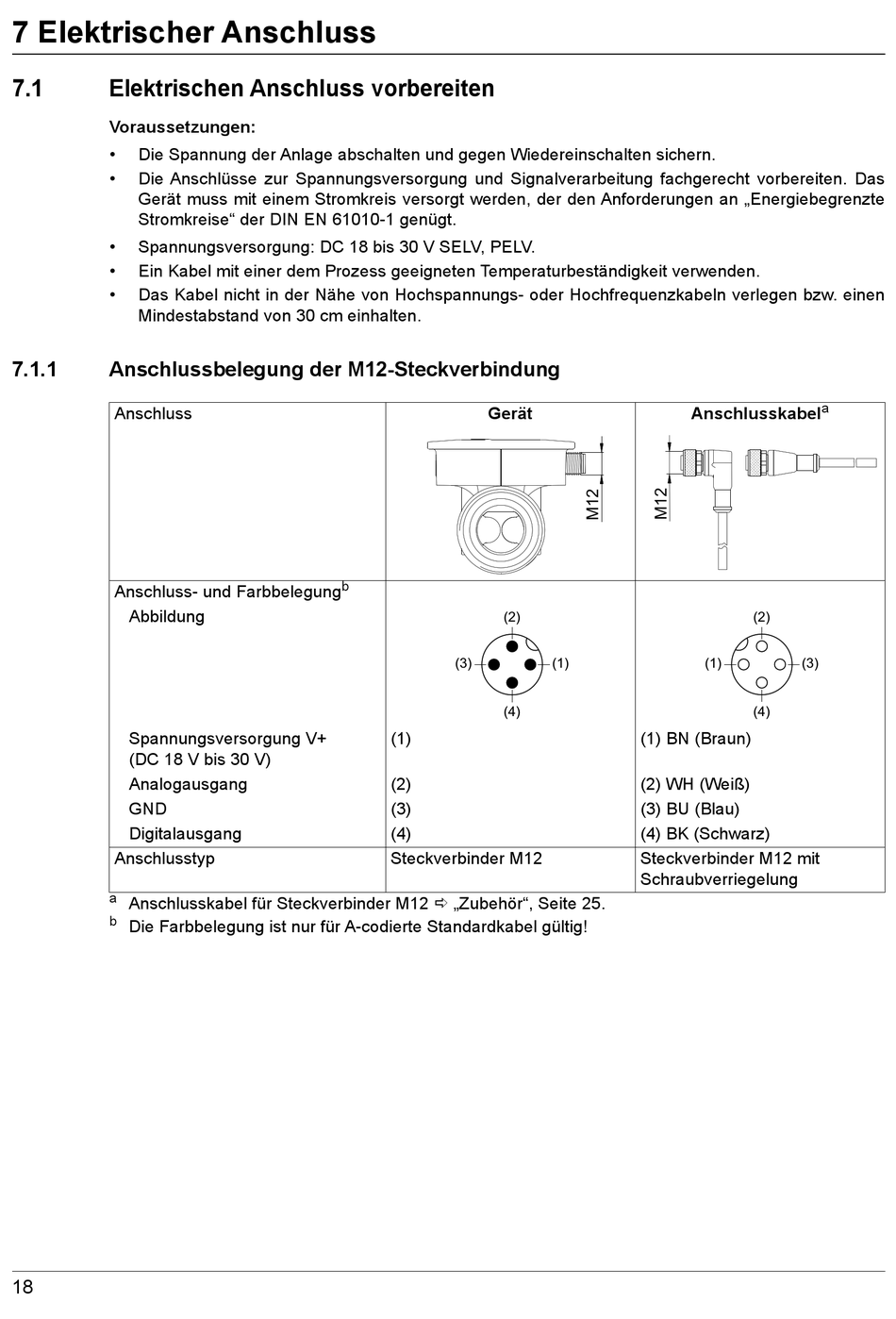

Elektrischer Anschluss

7 Elektrischer Anschluss
7.1

Elektrischen Anschluss vorbereiten

Voraussetzungen:
Die Spannung der Anlage abschalten und gegen Wiedereinschalten sichern.
Die Anschlüsse zur Spannungsversorgung und Signalverarbeitung fachgerecht vorbereiten. Das
Gerät muss mit einem Stromkreis versorgt werden, der den Anforderungen an „Energiebegrenzte
Stromkreise" der DIN EN 61010-1 genügt.
Spannungsversorgung: DC 18 bis 30 V SELV, PELV.
Ein Kabel mit einer dem Prozess geeigneten Temperaturbeständigkeit verwenden.
Das Kabel nicht in der Nähe von Hochspannungs- oder Hochfrequenzkabeln verlegen bzw. einen
Mindestabstand von 30 cm einhalten.
7.1.1

Anschlussbelegung der M12-Steckverbindung

Anschluss
Anschluss- und Farbbelegung
Abbildung
Spannungsversorgung V+
(DC 18 V bis 30 V)
Analogausgang
GND
Digitalausgang
Anschlusstyp
a
Anschlusskabel für Steckverbinder M12  „Zubehör", Seite 25.
b
Die Farbbelegung ist nur für A-codierte Standardkabel gültig!
18
Gerät
b
(2)
(3)
(4)
(1)
(2)
(3)
(4)
Steckverbinder M12
Anschlusskabel
(1)
(1)
(1) BN (Braun)
(2) WH (Weiß)
(3) BU (Blau)
(4) BK (Schwarz)
Steckverbinder M12 mit
Schraubverriegelung
a
(2)
(3)
(4)
