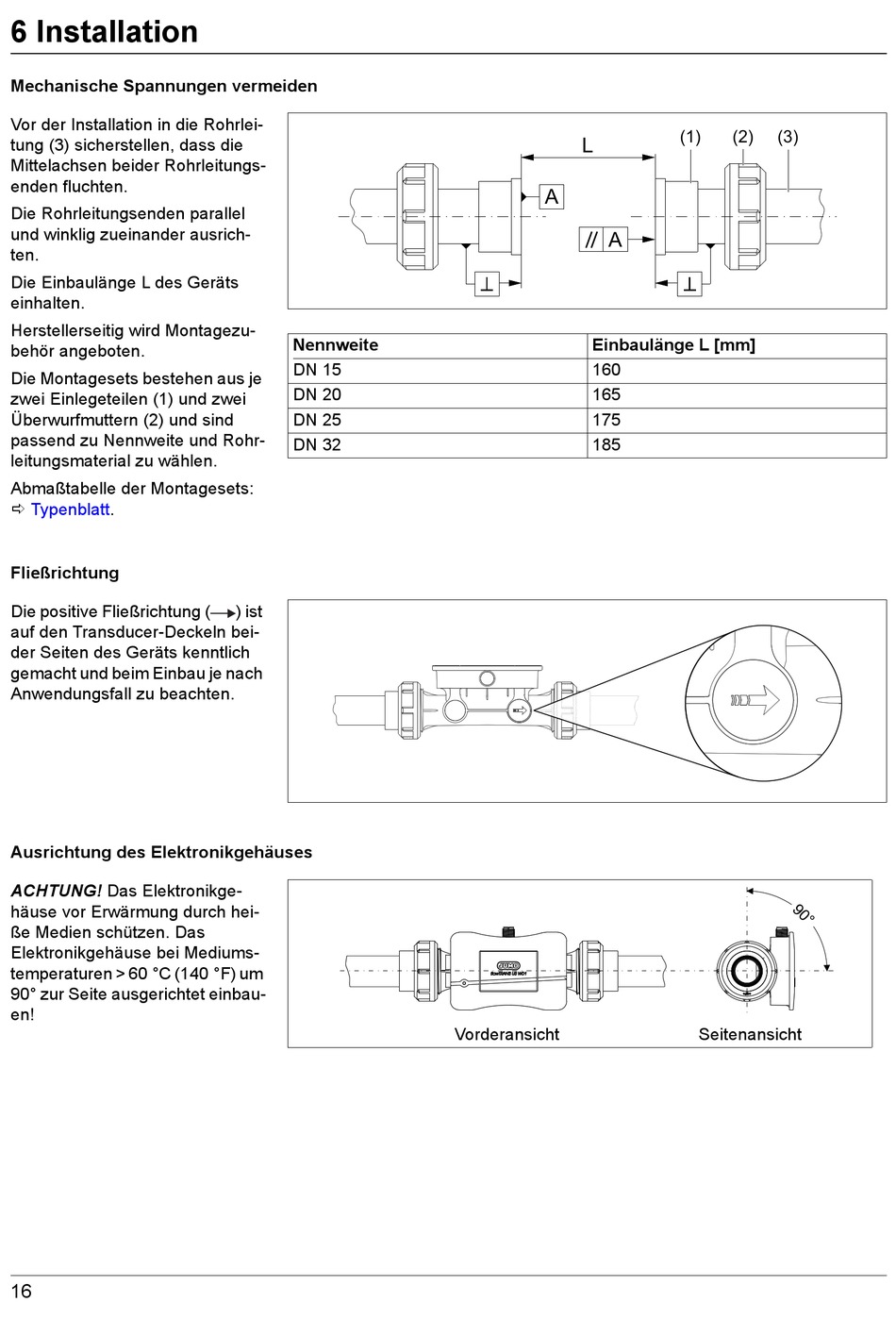

6 Installation
Mechanische Spannungen vermeiden
Vor der Installation in die Rohrlei-
tung (3) sicherstellen, dass die
Mittelachsen beider Rohrleitungs-
enden fluchten.
Die Rohrleitungsenden parallel
und winklig zueinander ausrich-
ten.
Die Einbaulänge L des Geräts
einhalten.
Herstellerseitig wird Montagezu-
behör angeboten.
Die Montagesets bestehen aus je
zwei Einlegeteilen (1) und zwei
Überwurfmuttern (2) und sind
passend zu Nennweite und Rohr-
leitungsmaterial zu wählen.
Abmaßtabelle der Montagesets:
Typenblatt.
Fließrichtung
Die positive Fließrichtung (
auf den Transducer-Deckeln bei-
der Seiten des Geräts kenntlich
gemacht und beim Einbau je nach
Anwendungsfall zu beachten.
Ausrichtung des Elektronikgehäuses
ACHTUNG! Das Elektronikge-
häuse vor Erwärmung durch hei-
ße Medien schützen. Das
Elektronikgehäuse bei Mediums-
temperaturen > 60 °C (140 °F) um
90° zur Seite ausgerichtet einbau-
en!
16
Nennweite
DN 15
DN 20
DN 25
DN 32
) ist
L
A
A
Einbaulänge L [mm]
160
165
175
185
Vorderansicht
(1)
(2)
(3)
Seitenansicht
