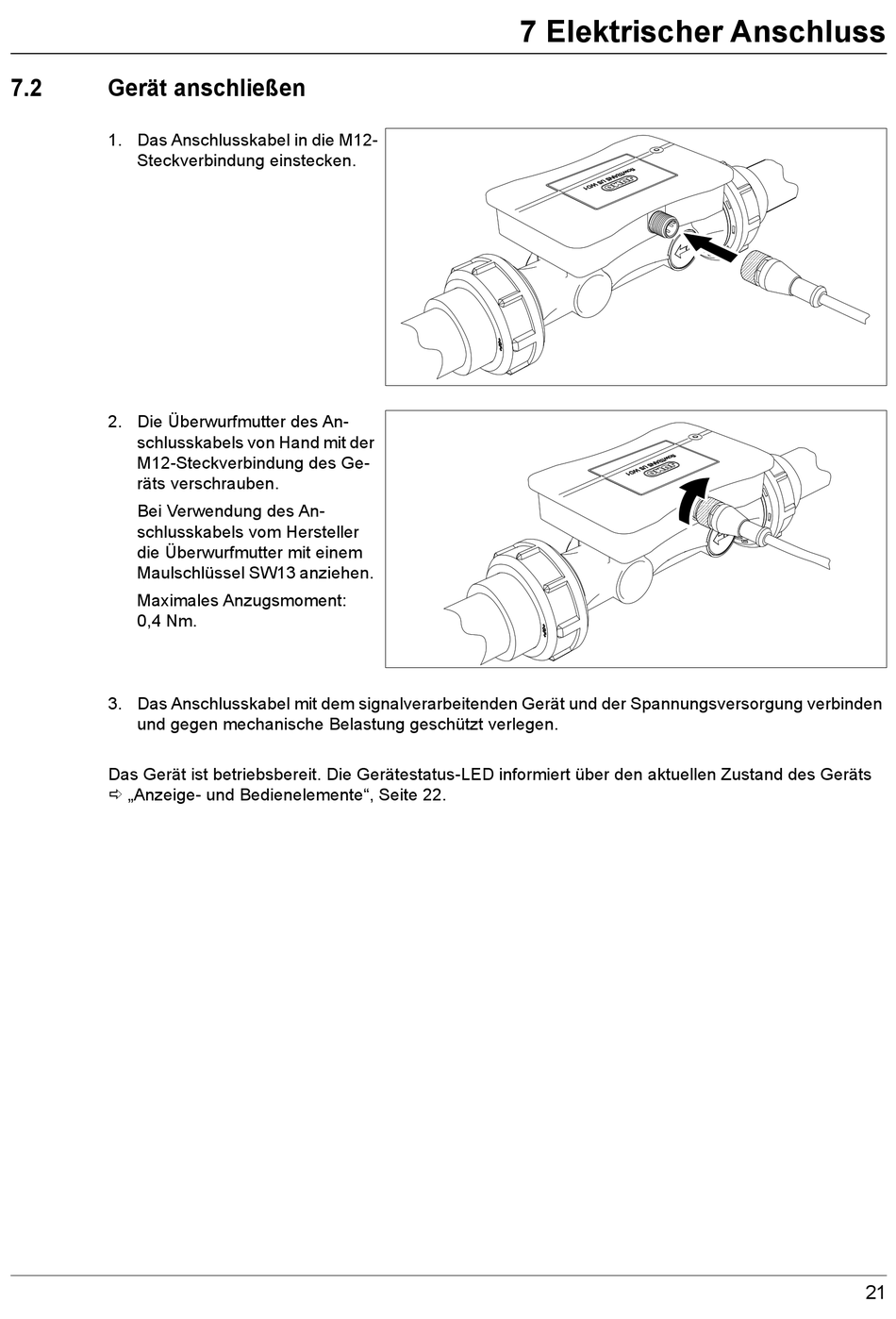

7.2
Gerät anschließen
1. Das Anschlusskabel in die M12-
Steckverbindung einstecken.
2. Die Überwurfmutter des An-
schlusskabels von Hand mit der
M12-Steckverbindung des Ge-
räts verschrauben.
Bei Verwendung des An-
schlusskabels vom Hersteller
die Überwurfmutter mit einem
Maulschlüssel SW13 anziehen.
Maximales Anzugsmoment:
0,4 Nm.
3. Das Anschlusskabel mit dem signalverarbeitenden Gerät und der Spannungsversorgung verbinden
und gegen mechanische Belastung geschützt verlegen.
Das Gerät ist betriebsbereit. Die Gerätestatus-LED informiert über den aktuellen Zustand des Geräts
„Anzeige- und Bedienelemente", Seite 22.
7 Elektrischer Anschluss
21
