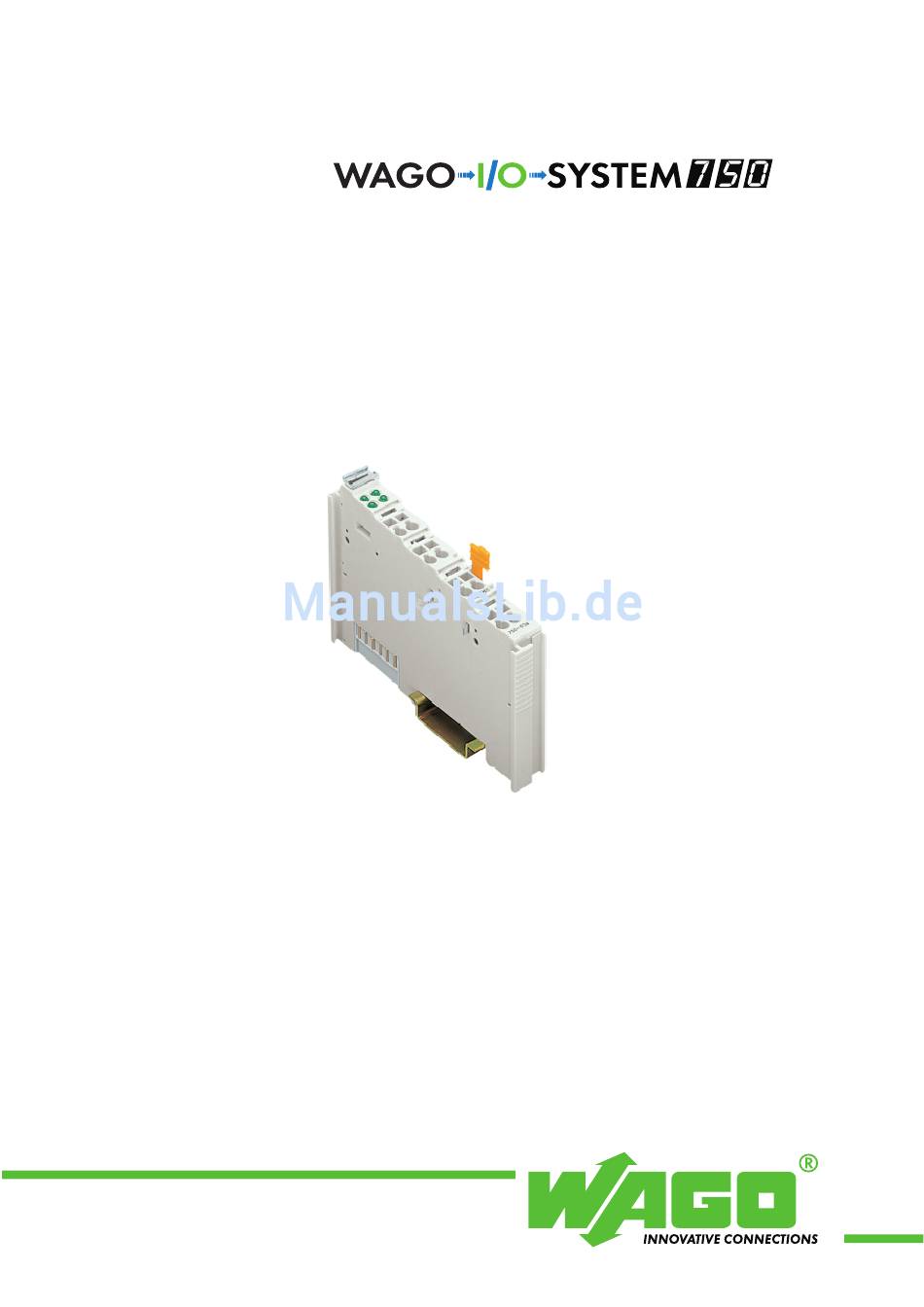

- Seite 1 Feldbusunabhängige Busklemmen RTC-Modul 750-640 Handbuch Version 1.0.3...
- Seite 2 • Allgemeines Copyright 2006 by WAGO Kontakttechnik GmbH & Co. KG Alle Rechte vorbehalten. WAGO Kontakttechnik GmbH & Co. KG Hansastraße 27 D-32423 Minden Tel.: +49 (0) 571/8 87 – 0 Fax: +49 (0) 571/8 87 – 1 69 E-Mail: info@wago.com...
-
Seite 3: Inhaltsverzeichnis
Bestimmungsgemäßer Gebrauch ............5 Symbole....................6 Darstellungen der Zahlensysteme ............6 Sicherheitshinweise .................. 7 Gültigkeitsbereich ..................7 2 Busklemmen ....................8 Sonderklemmen..................8 2.1.1 750-640 [RTC-Modul]................. 8 2.1.1.1 Ansicht .................... 8 2.1.1.2 Beschreibung................... 8 2.1.1.3 Anzeigeelemente................9 2.1.1.4 Schematisches Schaltbild.............. 10 2.1.1.5... - Seite 4 SET_OPH, 0x32................57 3.1.4.25 SET_OPH_INC (autoinkrement), 0x33........58 3.1.4.26 GET_SERVICE_FLAGS, 0x34............ 59 3.1.4.27 GET_CNF, 0x38 ................60 3.1.4.28 GET_CNF_INC (autoinkrement), 0x39 ........61 3.1.4.29 SET_CNF, 0x3A................62 3.1.4.30 SET_CNF_INC (autoinkrement), 0x3B ........63 3.1.4.31 GET_DIAG, 0xFF ................ 64 WAGO-I/O-SYSTEM 750 Busklemmen...
-
Seite 5: Wichtige Erläuterungen
Genehmigung der WAGO Kontakttechnik GmbH & Co. KG, Minden. Zuwiderhandlungen ziehen einen Schadenersatzanspruch nach sich. Die WAGO Kontakttechnik GmbH & Co. KG behält sich Änderungen, die dem technischen Fortschritt dienen, vor. Alle Rechte für den Fall der Patenterteilung oder des Gebrauchmusterschutzes sind der WAGO Kontakttechnik GmbH &... -
Seite 6: Symbole
Routinen oder Ratschläge für den effizienten Geräteeinsatz und die Softwareoptimierung. Weitere Informationen Verweise auf zusätzliche Literatur, Handbücher, Datenblätter und INTERNET Seiten. 1.3 Darstellungen der Zahlensysteme Zahlensystem Beispiel Bemerkung Dezimal normale Schreibweise Hexadezimal 0x64 C-Notation Binär '100' in Hochkommata, '0110.0100' Nibble durch Punkt getrennt WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 7: Sicherheitshinweise
Kein Kontaktspray verwenden, da im Extremfall die Funktion der Kontaktstelle beeinträchtigt werden kann. Das WAGO-I/O-SYSTEM 750 mit seinen Komponenten ist ein offenes Betriebsmittel. Es darf nur in Gehäusen, Schränken oder in elektrischen Betriebsräumen aufgebaut werden. Der Zugang darf nur über Schlüssel oder Werkzeug von autorisiertem Fachpersonal erfolgen. -
Seite 8: Busklemmen
Abb. 2.1.1-1: Ansicht g064000d 2.1.1.2 Beschreibung Das RTC-Modul 750-640 stellt der übergeordneten Steuerung die aktuelle Uhrzeit zur Verfügung. Die Uhrzeit wird bei Spannungsausfall weitergeführt. Der eingebaute Stützkondensator benötigt nach dem Einschalten des Moduls ca. eine Stunde, bis er komplett aufgeladen ist. -
Seite 9: Anzeigeelemente
10 A. Bei der Konfigurierung des Systems ist darauf zu achten, dass dieser Summenstrom nicht überschritten wird. Sollte das der Fall sein, so ist eine zusätzliche Einspeiseklemme zu setzen. Das RTC-Modul 750-640 kann an allen Kopplern / Controllern (mit Ausnahme der Economy-Varianten 750-320, -323, -324 und –327) des WAGO-I/O-SYSTEM 750 betrieben werden. -
Seite 10: Schematisches Schaltbild
10 • 750-640 [RTC-Modul] Schematisches Schaltbild 2.1.1.4 Schematisches Schaltbild V_Ant -out V_Ant +out 24 V out V_Ant +in 24 V in V_Ant -in Masse Schirm Clock 750-640 Abb. 2.1.1-3: Schematisches Schaltbild g064001d WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 11: Technische Daten
750-640 [RTC-Modul] • 11 Technische Daten 2.1.1.5 Technische Daten Klemmenspezifische Daten Stromaufnahme (intern) < 20 mA Spannung über DC 24 V (-15%...+20%) Leistungskontakte Genauigkeit (+25°C) < 1min/Monat Genauigkeit (+10...+40°C) < 2min/Monat Genauigkeit (-25...+85°C) < 7min/Monat Drift < 2min/Jahr Pufferdauer > 6 Tage Zeitschaltuhr Kanäle... -
Seite 12: Weitere Informationen
"Übersicht Zulassungen WAGO-I/O-SYSTEM 750" entnehmen. Dieses finden Sie auf der CD ROM ELECTRONICC Tools and Docs (Art.-Nr.: 0888-0412) oder im Internet unter: www.wago.com ! Dokumentation ! WAGO-I/O-SYSTEM 750 ! Systembeschreibung 2.1.1.6 Funktionsbeschreibung Das RTC-Modul stellt zahlreiche Funktionen zum Auslesen und Setzen von... -
Seite 13: Konfigurationsdaten
750-640 [RTC-Modul] • 13 Funktionsbeschreibung Auslesen der Daten. Mit der Funktion SET_DT können das Datum und die Uhrzeit manuell gesetzt werden. 2.1.1.6.2 Konfigurationsdaten Über die Funktionen GET_CNF, GET_CNF_INC, SET_CNF und SET_CNF_INC kann auf die Konfigurationsdaten des RTC-Moduls zugegriffen werden. Vorher muss mit der Funktion SET_ADDR der Adress- Offset für den entsprechenden Eintrag eingestellt werden. -
Seite 14: Beispiel
14 • 750-640 [RTC-Modul] Funktionsbeschreibung Die Definition eines Schaltpunktes besteht aus folgenden Einträgen: Offset Bedeutung Format Länge Bemerkung Erstmaliges Auftreten DATE_AND_TIME 32 Bit Letztes Auftreten DATE_AND_TIME 32 Bit 0 = nicht verwendet Zeit zwischen zwei DATE_AND_TIME 32 Bit 0 = einmaliges... -
Seite 15: Auto
750-640 [RTC-Modul] • 15 Funktionsbeschreibung Die Einstellungen der Timer sehen dann wie folgt aus: Timer Start Stop Intervall Tage 01.01.1970 Kanal 1 Mo-Fr 06:00:00 01.01.1970 Kanal 1 Alle 18:00:00 26.05.2003 13.06.2003 Kanal 1 Alle 06:00:01 06:00:01 01.01.1970 Kanal 4 Alle... -
Seite 16: Init
16 • 750-640 [RTC-Modul] Funktionsbeschreibung 2.1.1.6.2.6 Init Wenn 0x1F0D8AE3 nach Init geschrieben wird, so werden die gesamten Konfigurationsdaten mit Null überschrieben. 2.1.1.6.2.7 Antenna Hiermit wird das Decodierschema für den Zeitzeichenempfang gewählt. Byte Funktion 0 ... 1 0: Kein Zeitzeichenempfang 1: DCF77-Decoder aktivieren 2: WWVB-Decoder aktivieren DCF77-Polarität invertieren... -
Seite 17: Betriebsstunden Und Wartungsintervall
Zustand der Service-Flags ausgelesen werden. 2.1.1.7 Prozessabbild Das RTC-Modul 750-640 stellt dem Feldbuskoppler / Controller über 1 logischen Kanal maximal 6 Byte Ein- und Ausgangsprozessabbild zur Verfügung. Die zu sendenden und zu empfangenden Daten werden in 4 Ein- und Ausgangsbytes (D0 ... D3) abgelegt. 1 Steuerbyte (C) und 1 Statusbyte (S) dienen zur Kontrolle des Funktionsaufrufs. -
Seite 18: Statusbyte
18 • 750-640 [RTC-Modul] Prozessabbild Eingangsdaten Ausgangsdaten Statusbyte Steuerbyte Funktion-Auswahl-ID Funktions-Auswahl-ID Datenbyte 0 Datenbyte 0 Datenbyte 1 Datenbyte 1 Datenbyte 2 Datenbyte 2 Datenbyte 3 Datenbyte 3 Das Steuerbyte enthält folgende Bits: Steuerbyte Bit 7 Bit 6 Bit 5 Bit 4... -
Seite 19: Aufbau Der Ein- Und Ausgangsdaten
750-640 [RTC-Modul] • 19 Prozessabbild 2.1.1.7.1 Aufbau der Ein- und Ausgangsdaten Funktionsaufruf (Request) Byte Opcode Aufrufparameter-Byte 0 Aufrufparameter-Byte 1 Aufrufparameter-Byte 2 Aufrufparameter-Byte 3 reserviert (Wert muss immer 0 sein). Transmit-Request Eine Änderung bewirkt einen Funktionsaufruf. (Toggle-Flag) Opcode Befehlscode des Eine Änderung bewirkt einen Funktionsaufruf. -
Seite 20: Zugriff Auf Die Daten Im Modul
20 • 750-640 [RTC-Modul] Prozessabbild 2.1.1.7.2 Zugriff auf die Daten im Modul Der Anwender schreibt zuerst die Aufrufparameter und danach den Opcode und das Toggle-Flag. Sobald sich Opcode oder Toggle-Flag ändern interpretiert das RTC-Modul die Ausgangsdaten als vollständigen Funktionsaufruf und führt die Funktion aus. Die Funktionsantwort wird dabei in den Eingangsdaten abgelegt. -
Seite 21: Funktionen Des Rtc-Moduls
750-640 [RTC-Modul] • 21 Funktionen des RTC-Moduls 2.1.1.8 Funktionen des RTC-Moduls 2.1.1.8.1 Übersicht der Funktionen Funktion Beschreibung Seite 0x00 IDLE Datum- und Uhrzeit-Funktionen 0x01 GET_TOD100 Uhrzeit in 100µs seit 00:00 auslesen Uhrzeit in 100µs seit 00:00 auslesen, 0x09 GET_CURRENT_TOD100 (fortlaufend) -
Seite 22: Beispiele Zum Funktionsaufruf
22 • 750-640 [RTC-Modul] Funktionen des RTC-Moduls Funktion Beschreibung Seite Servicedaten-Funktionen 0x30 GET_OPH Servicedaten auslesen 0x31 GET_OPH_INC Servicedaten auslesen, (autoinkrement) 0x32 SET_OPH Servicedaten setzen 0x33 SET_OPH_INC Servicedaten setzen, (autoinkrement) Wartungsanzeige der Betriebsstundenzähler 0x34 GET_SERVICE_FLAGS auslesen Konfigurationsdaten-Funktionen 0x38 GET_CNF Konfigurationsdaten auslesen... -
Seite 23: Daten Empfangen
750-640 [RTC-Modul] • 23 Funktionen des RTC-Moduls Daten schreiben: Ausgangsdaten Wert 0x00 0x00 0x78 0x56 0x34 0x12 Eingangsdaten Wert 0x00 0x00 0x00 0x00 0x00 0x00 ID schreiben (SET_ADDR, ID 0x21) bzw. TR (Bit 0 im Controlbyte C) invertieren, Daten werden übertragen: (Um eine korrekte Datenübertragung zu gewährleisten, darf ID oder TR erst... -
Seite 24: Daten In Geschützten Konfigurationsbereich Schreiben
24 • 750-640 [RTC-Modul] Funktionen des RTC-Moduls 2.1.1.8.2.3 Daten in geschützten Konfigurationsbereich schreiben • Schreiben des Adress-Offsets des Passworts • Schreiben des Passworts • Schreiben des Adress-Offsets der Konfigurationsdaten • Schreiben der Konfigurationsdaten • Schreiben des Adress-Offsets des Passworts • Rücksetzen des Passworts Beispiel: 0x00000E10 ≙... - Seite 25 750-640 [RTC-Modul] • 25 Funktionen des RTC-Moduls Passwort setzen: Ausgangsdaten Wert 0x01 0x21 0xF1 0xD0 0xA8 0x3E Eingangsdaten Wert 0x01 0x21 0x00 0x00 0x00 0x00 Passwort übertragen (SET_CNF, ID = 0x3A): Ausgangsdaten Wert 0x01 0x3A 0xF1 0xD0 0xA8 0x3E Eingangsdaten...
- Seite 26 26 • 750-640 [RTC-Modul] Funktionen des RTC-Moduls Adress-Offsets des Passworts setzen: Ausgangsdaten Wert 0x00 0x3A 0x10 0x03 0x00 0x00 Eingangsdaten Wert 0x00 0x3A 0x00 0x00 0x00 0x00 Adress-Offsets des Passworts übertragen (SET_ADDR, ID = 0x21): Ausgangsdaten Wert 0x01 0x21 0x10...
-
Seite 27: Anschlussbeispiele
750-640 [RTC-Modul] • 27 Anschlussbeispiele 2.1.1.9 Anschlussbeispiele 2.1.1.9.1 Versorgung der Antenne mit 24 V +24 V V_ANT+ out V_ANT- out Antenne Ub = 24 V Signal 24 V out V_ANT+ in Masse V_ANT- in Clock Schirm Abb. 2.1.1-5: Versorgung der Antenne mit 24 V g064003d 2.1.1.9.2... -
Seite 28: Anhang
Uhrzeit in Sekunden seit 1.1.1970 00:00 0x0F SET_DT setzen Timer-Funktionen 0x10 GET_CHANNEL Schaltzustände der Schaltkanäle auslesen 0x11 SET_CHANNEL Schaltzustände der Schaltkanäle setzen Schaltzustände der Schaltkanäle 0x12 CLEAR_CHANNEL zurücksetzen Automatikzustände der Schaltkanäle 0x13 GET_AUTO auslesen 0x14 SET_AUTO Automatikzustände der Schaltkanäle setzen 52 WAGO-I/O-SYSTEM 750 Busklemmen... - Seite 29 SET_OPH Servicedaten setzen 0x33 SET_OPH_INC Servicedaten setzen, (autoinkrement) Wartungsanzeige der Betriebsstundenzähler 0x34 GET_SERVICE_FLAGS auslesen Konfigurationsdaten-Funktionen 0x38 GET_CNF Konfigurationsdaten auslesen Konfigurationsdaten auslesen, 0x39 GET_CNF_INC (autoinkrement) 0x3A SET_CNF Konfigurationsdaten auslesen Konfigurationsdaten setzen, 0x3B SET_CNF_INC (autoinkrement) 0xFF GET_DIAG Selbsttest-Diagnose auslesen WAGO-I/O-SYSTEM 750 Busklemmen...
-
Seite 30: Übersicht Der Funktionen Nach Id Sortiert
Automatikzustände der Schaltkanäle setzen 52 Adress-Offset für Konfigurationsdaten oder 0x20 GET_ADDR Betriebsstundenzähler auslesen Adress-Offset für Konfigurationsdaten oder 0x21 SET_ADDR Servicedaten setzen 0x30 GET_OPH Servicedaten auslesen 0x31 GET_OPH_INC Servicedaten auslesen, (autoinkrement) 0x32 SET_OPH Servicedaten setzen 0x33 SET_OPH_INC Servicedaten setzen, (autoinkrement) WAGO-I/O-SYSTEM 750 Busklemmen... - Seite 31 Anhang • 31 Funktionen Funktion Beschreibung Seite Wartungsanzeige der Betriebsstundenzähler 0x34 GET_SERVICE_FLAGS auslesen 0x38 GET_CNF Konfigurationsdaten auslesen Konfigurationsdaten auslesen, 0x39 GET_CNF_INC (autoinkrement) 0x3A SET_CNF Konfigurationsdaten auslesen Konfigurationsdaten setzen, 0x3B SET_CNF_INC (autoinkrement) 0xFF GET_DIAG Selbsttest-Diagnose auslesen WAGO-I/O-SYSTEM 750 Busklemmen...
-
Seite 32: Übersicht Der Funktionen Nach Funktion Sortiert
Uhrzeit in 100µs seit 00:00 auslesen Uhrzeit in Sekunden seit 1.1.1970 00:00 0x04 GET_UTC (UTC) auslesen 0x07 GET_WEEKDAY Wochentag auslesen 0x00 IDLE Kein Auftrag Adress-Offset für Konfigurationsdaten oder 0x21 SET_ADDR Servicedaten setzen 0x14 SET_AUTO Automatikzustände der Schaltkanäle setzen 52 WAGO-I/O-SYSTEM 750 Busklemmen... - Seite 33 Funktionen Funktion Beschreibung Seite 0x11 SET_CHANNEL Schaltzustände der Schaltkanäle setzen 0x3A SET_CNF Konfigurationsdaten auslesen Konfigurationsdaten setzen, 0x3B SET_CNF_INC (autoinkrement) Uhrzeit in Sekunden seit 1.1.1970 00:00 0x0F SET_DT setzen 0x32 SET_OPH Servicedaten setzen 0x33 SET_OPH_INC Servicedaten setzen, (autoinkrement) WAGO-I/O-SYSTEM 750 Busklemmen...
-
Seite 34: Funktionsreferenz
0xXX 0xXX beliebiger Ursprungswert Funktionsantwort (Response) Byte 0x00 0xXX 0xXX 0xXX 0xXX 0xXX beliebiger Rückgabewert Beispiel: Die Funktion kann aufgerufen werden, um z.B. das Toggle-Flag ohne Auswirkungen zu invertieren oder die Bearbeitung von fortlaufenden Funktionen zu beenden. WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 35: Get_Tod100, 0X01
0x01 0xXX 0xXX 0xXX 0xXX 0xXX beliebiger Ursprungswert Funktionsantwort (Response) Byte 0x01 Uhrzeit (Low-Byte) Uhrzeit (High-Byte) Beispiel: 08:45:35 ≙ ((8*60+45)*60+35)*10000 = 315350000 ≙ 0x12CBDBF0 Eingangsdaten: D0 = 0xF0, D1 = 0xDB, D2 = 0xCB, D3 = 0x12 WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 36: Get_Current_Tod100, 0X09
0x09 0xXX 0xXX 0xXX 0xXX 0xXX beliebiger Ursprungswert Funktionsantwort (Response) Byte 0x09 Uhrzeit (Low-Byte) Uhrzeit (High-Byte) Beispiel: 08:45:35 ≙ ((8*60+45)*60+35)*10000 = 315350000 ≙ 0x12CBDBF0 Eingangsdaten: D0 = 0xF0, D1 = 0xDB, D2 = 0xCB, D3 = 0x12 WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 37: Get_Tod, 0X02
0x02 0xXX 0xXX 0xXX 0xXX 0xXX beliebiger Ursprungswert Funktionsantwort (Response) Byte 0x02 Uhrzeit (Low-Byte) Uhrzeit (High-Byte) Beispiel: 08:45:35 ≙ ((8*60+45)*60+35)*1000 = 31535000 ≙ 0x01E12F98 Eingangsdaten: D0 = 0x98, D1 = 0x2F, D2 = 0xE1, D3 = 0x01 WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 38: Get_Current_Tod, 0X0A
0x0A 0xXX 0xXX 0xXX 0xXX 0xXX beliebiger Ursprungswert Funktionsantwort (Response) Byte 0x0A Uhrzeit (Low-Byte) Uhrzeit (High-Byte) Beispiel: 08:45:35 ≙ ((8*60+45)*60+35)*1000 = 31535000 ≙ 0x01E12F98 Eingangsdaten: D0 = 0x98, D1 = 0x2F, D2 = 0xE1, D3 = 0x01 WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 39: Get_Dt, 0X03
0xXX 0xXX 0xXX beliebiger Ursprungswert Funktionsantwort (Response) Byte 0x03 Datum und Uhrzeit (Low-Byte) Datum und Uhrzeit (High-Byte) Beispiel: 27.03.2003 16:06:23 ≙ 1048781183 ≙ 0x3E83217F Eingangsdaten: D0 = 0x7F, D1 = 0x21, D2 = 0x83, D3 = 0x3E WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 40: Get_Current_Dt, 0X0B
0xXX 0xXX 0xXX beliebiger Ursprungswert Funktionsantwort (Response) Byte 0x0B Datum und Uhrzeit (Low-Byte) Datum und Uhrzeit (High-Byte) Beispiel: 27.03.2003 16:06:23 ≙ 1048781183 ≙ 0x3E83217F Eingangsdaten: D0 = 0x7F, D1 = 0x21, D2 = 0x83, D3 = 0x3E WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 41: Get_Utc, 0X04
0x04 Datum und Uhrzeit (Low-Byte) Datum und Uhrzeit (High-Byte) Beispiel: Sommerzeit in Deutschland (MESZ) 27.03.2003 16:06:23 ≙ 1048781183 – 2*3600 = 1048773983 ≙ 0x3E83055F Eingangsdaten: D0 = 0x5F, D1 = 0x05, D2 = 0x83, D3 = 0x3E WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 42: Get_Current_Utc, 0X0C
0x0C Datum und Uhrzeit (Low-Byte) Datum und Uhrzeit (High-Byte) Beispiel: Sommerzeit in Deutschland (MESZ) 27.03.2003 16:06:23 ≙ 1048781183 – 2*3600 = 1048773983 ≙ 0x3E83055F Eingangsdaten: D0 = 0x5F, D1 = 0x05, D2 = 0x83, D3 = 0x3E WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 43: Get_Date, 0X05
Ursprungswert Funktionsantwort (Response) Byte 0x05 Datum und Uhrzeit (Low-Byte) Datum und Uhrzeit (High-Byte) Beispiel: 27.03.2003 00:00:00 ≙ 1048723200 ≙ 0x3E823F00 27.03.2003 16:06:23 → Eingangsdaten: D0 = 0x00, D1 = 0x3F, D2 = 0x82, D3 = 0x3E WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 44: Get_Current_Date, 0X0D
Ursprungswert Funktionsantwort (Response) Byte 0x0D Datum und Uhrzeit (Low-Byte) Datum und Uhrzeit (High-Byte) Beispiel: 27.03.2003 00:00:00 ≙ 1048723200 ≙ 0x3E823F00 27.03.2003 16:06:23 → Eingangsdaten: D0 = 0x00, D1 = 0x3F, D2 = 0x82, D3 = 0x3E WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 45: Get_Ms, 0X06
0xXX 0xXX 0xXX 0xXX 0xXX beliebiger Ursprungswert Funktionsantwort (Response) Byte 0x06 Millisekunden (Low-Byte) Millisekunden (High-Byte) 0x00 0x00 Beispiel: 462 ≙ 0x000001CE 27.03.2003 16:06:23.462 → Eingangsdaten: D0 = 0xCE, D1 = 0x01, D2 = 0x00, D3 = 0x00 WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 46: Get_Weekday, 0X07
(0 ≙ Montag, 1 ≙ Dienstag, ... , 5 ≙ Samstag, 6 ≙ Sonntag) Funktionsaufruf (Request) Byte 0x07 0xXX 0xXX 0xXX 0xXX 0xXX beliebiger Ursprungswert Funktionsantwort (Response) Byte 0x07 Wochentag 0x00 0x00 0x00 Beispiel: Mittwoch ≙ 2 Eingangsdaten: D0 = 0x02, D1 = 0x00, D2 = 0x00, D3 = 0x00 WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 47: Set_Dt, 0X0F
0x0F Datum und Uhrzeit (Low-Byte) Datum und Uhrzeit (High-Byte) Funktionsantwort (Response) Byte 0x0F 0x00 0x00 0x00 0x00 Beispiel: 27.03.2003 16:06:23 ≙ 1048781183 ≙ 0x3E83217F Ausgangsdaten: D0 = 0x7F, D1 = 0x21, D2 = 0x83, D3 = 0x3E WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 48: Get_Channel, 0X10
Funktionsantwort (Response) Byte 0x10 Schaltkanal 0 – Schaltkanal 31 Beispiel: Schaltkanäle 1, 17, 19, 20, 21, 22, 23 ein, alle anderen Schaltkanäle aus ≙ (0x00FA0002): Eingangsdaten: D0 = 0x02, D1 = 0x00, D2 = 0xFA, D3 = 0x00 WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 49: Set_Channel, 0X11
Schaltkanal 0 – Schaltkanal 31 Funktionsantwort (Response) Byte 0x11 0x00 0x00 0x00 0x00 Beispiel: Schaltkanäle 8, 10, 12 und 14 sollen gesetzt werden ≙ (0x00005500): Ausgangsdaten: D0 = 0x00, D1 = 0x55, D2 = 0x00, D3 = 0x00 WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 50: Clear_Channel, 0X12
Schaltkanal 0 – Schaltkanal 31 Funktionsantwort (Response) Byte 0x12 0x00 0x00 0x00 0x00 Beispiel: Schaltkanäle 17, 19, 21 und 23 sollen zurückgesetzt werden ≙ (0x00AA0000): Ausgangsdaten: D0 = 0x00, D1 = 0x00, D2 = 0xAA, D3 = 0x00 WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 51: Get_Auto, 0X13
Funktionsantwort (Response) Byte 0x13 Schaltkanal 0 – Schaltkanal 31 Beispiel: Schaltkanäle 2, 4 und 6 im Handbetrieb, alle anderen Schaltkanäle im Automatikbetrieb ≙ (0x00000054): Eingangsdaten: D0 = 0x54, D1 = 0x00, D2 = 0x00, D3 = 0x00 WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 52: Set_Auto, 0X14
Schaltkanal 0 – Schaltkanal 31 Funktionsantwort (Response) Byte 0x14 0x00 0x00 0x00 0x00 Beispiel: Für die Schaltkanäle 9, 11 und 13 soll der Automatikbetrieb abgeschaltet werden ≙ (0x00002A00): Ausgangsdaten: D0 = 0x00, D1 = 0x2A, D2 = 0x00, D3 = 0x00 WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 53: Get_Addr, 0X20
Funktionsaufruf (Request) Byte 0x20 0xXX 0xXX 0xXX 0xXX 0xXX beliebiger Ursprungswert Funktionsantwort (Response) Byte 0x20 Adress-Offset (Low-Byte) Adress-Offset (High-Byte) Beispiel: Adress-Offset enthält den Wert 0x12345678: Eingangsdaten: D0 = 0x78, D1 = 0x56, D2 = 0x34, D3 = 0x12 WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 54: Set_Addr, 0X21
Konfigurationsdaten oder die Servicedaten (Betriebsstundenzähler und Wartungsintervalle). Funktionsaufruf (Request) Byte 0x21 Adress-Offset (Low-Byte) Adress-Offset (High-Byte) Funktionsantwort (Response) Byte 0x21 0x00 0x00 0x00 0x00 Beispiel: Adress-Offset 0x12345678 schreiben: Ausgangsdaten: D0 = 0x78, D1 = 0x56, D2 = 0x34, D3 = 0x12 WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 55: Get_Oph, 0X30
Vor dem ersten Aufruf dieser Funktion muss mit der Funktion SET_ADDR der erforderliche Adress-Offset für die Betriebsstunden bzw. das Wartungsintervall des entsprechenden Zählers eingestellt werden. Funktionsaufruf (Request) Byte 0x30 0xXX 0xXX 0xXX 0xXX 0xXX beliebiger Ursprungswert Funktionsantwort (Response) Byte 0x30 (Low-Byte) (High-Byte) WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 56: Get_Oph_Inc (Autoinkrement), 0X31
Adress-Offset für die Betriebsstunden bzw. das Wartungsintervall des entsprechenden Zählers eingestellt werden. Bei einem erneuten Funktionsaufruf wird der Adress-Offset automatisch um 4 Byte erhöht. Funktionsaufruf (Request) Byte 0x31 0xXX 0xXX 0xXX 0xXX 0xXX beliebiger Ursprungswert Funktionsantwort (Response) Byte 0x31 (Low-Byte) (High-Byte) WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 57: Set_Oph, 0X32
Vor dem ersten Aufruf dieser Funktion muss mit der Funktion SET_ADDR der erforderliche Adress-Offset für die Betriebsstunden bzw. das Wartungsintervall des entsprechenden Zählers eingestellt werden. Funktionsaufruf (Request) Byte 0x32 (Low-Byte) (High-Byte) Funktionsantwort (Response) Byte 0x32 0x00 0x00 0x00 0x00 WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 58: Set_Oph_Inc (Autoinkrement), 0X33
Adress-Offset für die Betriebsstunden bzw. das Wartungsintervall des entsprechenden Zählers eingestellt werden. Bei einem erneuten Funktionsaufruf wird der Adress-Offset automatisch um 4 Byte erhöht. Funktionsaufruf (Request) Byte 0x33 (Low-Byte) (High-Byte) Funktionsantwort (Response) Byte 0x33 0x00 0x00 0x00 0x00 WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 59: Get_Service_Flags, 0X34
Schaltkanal 0 – Schaltkanal 31 Beispiel: Wartungsintervall Schaltkanal 1, 17, 19, 20, 21, 22, 23 überschritten ≙ (0x00FA0002): Eingangsdaten: D0 = 0x02, D1 = 0x00, D2 = 0xFA, D3 = 0x00 Zum Löschen werden die zugehörigen Zähler auf 0 gesetzt. WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 60: Get_Cnf, 0X38
Vor dem Aufruf dieser Funktion muss mit der Funktion SET_ADDR der erforderliche Adress-Offset für die zu lesenden Konfigurationsdaten eingestellt werden. Funktionsaufruf (Request) Byte 0x38 0xXX 0xXX 0xXX 0xXX 0xXX beliebiger Ursprungswert Funktionsantwort (Response) Byte 0x38 (Low-Byte) (High-Byte) WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 61: Get_Cnf_Inc (Autoinkrement), 0X39
Adress-Offset für die zu lesenden Konfigurationsdaten eingestellt werden. Bei einem erneuten Funktionsaufruf wird der Adress-Offset automatisch um 4 Byte erhöht. Funktionsaufruf (Request) Byte 0x39 0xXX 0xXX 0xXX 0xXX 0xXX beliebiger Ursprungswert Funktionsantwort (Response) Byte 0x39 (Low-Byte) (High-Byte) WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 62: Set_Cnf, 0X3A
Der Aufbau der Konfigurationsdaten ist in Kap. 2.1.1.6.2, „Konfigurationsdaten“ erläutert. Vor dem Aufruf dieser Funktion muss mit der Funktion SET_ADDR der erforderliche Adress-Offset für die zu setzenden Konfigurationsdaten eingestellt werden. Funktionsaufruf (Request) Byte 0x3A (Low-Byte) (High-Byte) Funktionsantwort (Response) Byte 0x3A 0x00 0x00 0x00 0x00 WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 63: Set_Cnf_Inc (Autoinkrement), 0X3B
Vor dem ersten Aufruf dieser Funktion muss mit der Funktion SET_ADDR der erforderliche Adress-Offset für die zu setzenden Konfigurationsdaten eingestellt werden. Bei einem erneuten Funktionsaufruf wird der Adress-Offset automatisch um 4 Byte erhöht. Funktionsaufruf (Request) Byte 0x3B (Low-Byte) (High-Byte) Funktionsantwort (Response) Byte 0x3B 0x00 0x00 0x00 0x00 WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 64: Get_Diag, 0Xff
Ursprungswert Funktionsantwort (Response) Byte 0xFF Diagnoseinformationen 0x00 0x00 0x00 Die folgende Tabelle zeigt die Bedeutung der möglichen Diagnoseinformationen. Diagnoseinformationen (Eingangsbyte D0) Diagnose Antennensignalpegel Pufferspannung zu niedrig oder Uhr ausgefallen Antennen-Signal nicht vorhanden oder fehlerhaft Speicher nicht ansprechbar WAGO-I/O-SYSTEM 750 Busklemmen... - Seite 65 Anhang • 65 Funktionen WAGO-I/O-SYSTEM 750 Busklemmen...
- Seite 66 WAGO Kontakttechnik GmbH & Co. KG Postfach 2880 • D-32385 Minden Hansastraße 27 • D-32423 Minden Telefon: 05 71/8 87 – 0 Telefax: 05 71/8 87 – 1 69 E-Mail: info@wago.com Internet: http://www.wago.com...
