- Seite 1 Redundante Ethernetkommunikation mit WAGO Ethernet Controller 750-882 Anwendungshinweis A300004, Deutsch Version 1.0.0...
- Seite 2 2 • Allgemeines Copyright © 2010 by WAGO Kontakttechnik GmbH & Co. KG Alle Rechte vorbehalten. WAGO Kontakttechnik GmbH & Co. KG Hansastraße 27 D-32423 Minden Tel.: +49 (0) 571/8 87 – 0 Fax: +49 (0) 571/8 87 – 1 69 E-Mail: info@wago.com...
-
Seite 3: Inhaltsverzeichnis
Inhalt • 3 INHALTSVERZEICHNIS 1 Wichtige Erläuterungen ................. 4 Rechtliche Grundlagen................ 4 1.1.1 Urheberschutz..................4 1.1.2 Personalqualifikation................4 1.1.3 Bestimmungsgemäßer Gebrauch ............4 Gültigkeitsbereich ................5 Symbole....................5 2 Beschreibung ..................6 3 Modbus-Slave vorbereiten ..............7 4 Netzwerkadapter konfigurieren ............. 8 5 Die Modbus-Master Anwendung............ -
Seite 4: Wichtige Erläuterungen
WAGO Kontakttechnik GmbH & Co. KG, Minden. Zuwider- handlungen ziehen einen Schadenersatzanspruch nach sich. Die WAGO Kontakttechnik GmbH & Co. KG behält sich Änderungen, die dem technischen Fortschritt dienen, vor. Alle Rechte für den Fall der Patenterteilung oder des Gebrauchmusterschutzes sind der WAGO Kontakttechnik GmbH &... -
Seite 5: Gültigkeitsbereich
Wichtige Erläuterungen • 5 Gültigkeitsbereich Dieser Anwendungshinweis basiert auf die genannte Hard- und Software der jeweiligen Hersteller sowie auf die zugehörige Dokumentation. Daher gilt die- ser Anwendungshinweis nur für die beschriebene Installation. Neue Hard- und Softwareversionen erfordern eventuell eine geänderte Hand- habung. -
Seite 6: Beschreibung

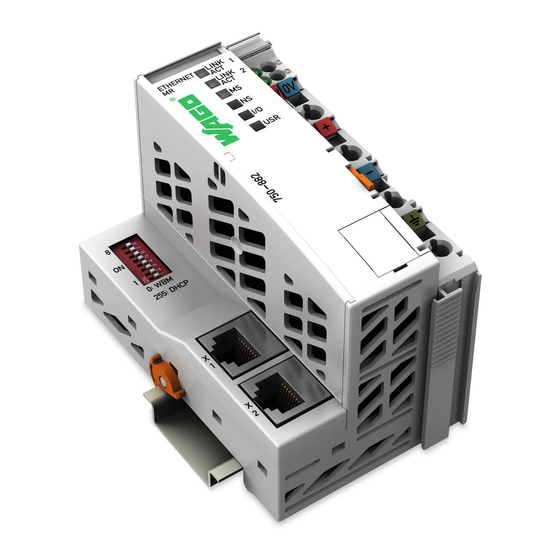

6 • Beschreibung Beschreibung Der WAGO Ethernet-Controller 750-882 verfügt über zwei eigenständige Netzwerkadapter, die für jede Art von Ethernetkommunikation genutzt werden können. Dieser Anwendungshinweis zeigt wie Sie eine redundante Modbus_UDP Ver- bindung zwischen zwei Controllern 750-882 realisieren. In dieser Anwendung arbeitet ein Controller als Modbus-Master und ein zwei- ter Controller 750-882 als Modbus-Slave. -
Seite 7: Modbus-Slave Vorbereiten
Wenn Sie einen frischen bisher nicht beutzten Controller verwenden können Sie den folgenden Hinweis ignorieren. Hinweis: Ein spezielles Feature des 750-882 ist die Möglichkeit das Schreibrecht für je- des Ausgangs-Module dezidiert der SPS, dem Modbus-Slave oder dem Ether- net_IP-Server zuzuweisen. -
Seite 8: Netzwerkadapter Konfigurieren
Um Einstellungen zu ändern wechseln Sie im WBM auf die Seite „ TCP/IP“ . Authentifizierungs-Dialog Benutzer: „ admin“ Pasword: „ wago“ Stellen Sie die IP-Addressen wie unten aufgeführt ein. Anschliessend ist ein Neustart des Controllers erforderlich. Weitere Informationen zur IP-Adress vergabe finden Sie im Handbuch. -
Seite 9: Die Modbus-Master Anwendung
Die Modbus-Master Anwendung • 9 Die Modbus-Master Anwendung Für die Realisierung der Modbus-Master Funktionalität ist ein SPS-Programm auf Basis der „ WagoLibModbus_IP.lib“ erforderlich. Das SPS-Programm übernimmt folgende Aufgaben: - Prozessdaten für das Lauflicht erzeugen. - Zyklisches senden der Prozessdaten an den Modbus-Slave, auf beiden Ports. - Den Verbindungsstatus auf beiden Ports überwachen und auf lokalem digita- len Ausgangsmodul ausgeben. - Seite 10 10 • Die Modbus-Master Anwendung WAGO Ethernet-Controller der Serie 750-88x stellen für die Netzwerkun- terstüzung ausschliesslich auf die „ SysLibSockets.lib“ . Die veraltete „ Ethernet.lib“ wird nicht mehr unterstützt, Aus diersem Grund lassen sich Bibliotheken die auf der „ Ethernet.lib“ basieren, wie zB. „ Modbu- sEthernet_04.lib“...
- Seite 11 Die Modbus-Master Anwendung • 11 [blank] Anwendungshinweis A300004...
