Pos: 2 /Dokumentation allgemein/Einband/Einband Handbuch - Deckblatt ohne Variantenfeld (Standard) @ 9\mod_1285229289866_0.doc @ 64939 @ @ 1
Schnellstartanleitung

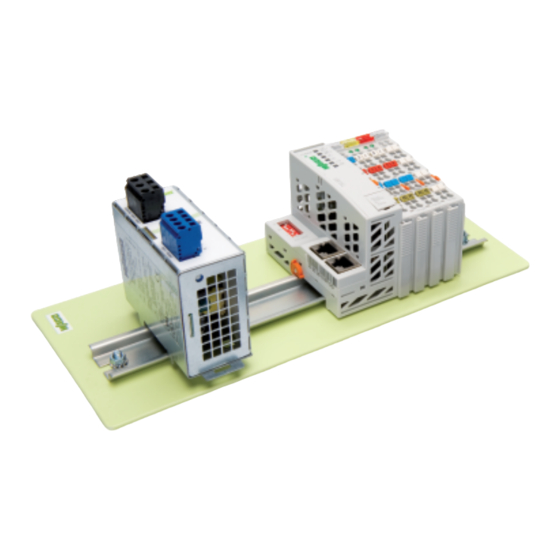

WAGO-I/O-SYSTEM 750
Programmierbarer Feldbuscontroller ETHERNET
750-881
10/100 Mbit/s; digitale und analoge Signale
Version 1.1.0
Pos: 3 /Alle Serien (Allgemeine Module)/Hinweise zur Dokumentation/Impressum für Standardhandbücher - allg. Angaben, Anschriften, Telefonnummern und E-Mail-Adressen @ 3\mod_1219151118203_6.doc @ 21058 @ @ 1
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für WAGO 750-881
Inhaltszusammenfassung für WAGO 750-881
- Seite 1 Pos: 2 /Dokumentation allgemein/Einband/Einband Handbuch - Deckblatt ohne Variantenfeld (Standard) @ 9\mod_1285229289866_0.doc @ 64939 @ @ 1 Schnellstartanleitung WAGO-I/O-SYSTEM 750 Programmierbarer Feldbuscontroller ETHERNET 750-881 10/100 Mbit/s; digitale und analoge Signale Version 1.1.0 Pos: 3 /Alle Serien (Allgemeine Module)/Hinweise zur Dokumentation/Impressum für Standardhandbücher - allg. Angaben, Anschriften, Telefonnummern und E-Mail-Adressen @ 3\mod_1219151118203_6.doc @ 21058 @ @ 1...
- Seite 2 WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET © 2012 by WAGO Kontakttechnik GmbH & Co. KG Alle Rechte vorbehalten. WAGO Kontakttechnik GmbH & Co. KG Hansastraße 27 D-32423 Minden Tel.: +49 (0) 571/8 87 – 0 Fax: +49 (0) 571/8 87 – 1 69 E-Mail: info@wago.com...
-
Seite 3: Inhaltsverzeichnis
Kommunikationstreiber für ETHERNET-Verbindung einrichten ..40 Kommunikationstreiber für USB-Verbindung einrichten....... 42 4.7.1 Programm starten................44 Visualisierung ..................45 4.8.1 Visualisierung in der WAGO-I/O-PRO-Software öffnen ....45 4.8.2 Web-Visualisierung im Internet-Browser öffnen....... 46 4.8.3 Bedienung der Visualisierung ............47 Abbildungsverzeichnis ..................48 Tabellenverzeichnis ..................... -
Seite 4: Hinweise Zu Dieser Dokumentation
Pos: 7 /Alle Serien (Allgemeine Module)/Überschriften für alle Serien/Hinweis zur Dokumentation/Hinweise zur Dokumentation - Überschrift 1 @ 4\mod_1237987661750_6.doc @ 29027 @ 1 @ 1 Hinweise zu dieser Dokumentation Pos: 8 /Serie 750 (WAGO-I/O-SYSTEM)/Hinweise zur Dokumentation/Gültigkeitsbereich Dokumentation Koppler/Controller 750-xxxx, ohne Variantenangabe @ 4\mod_1239095911562_6.doc @ 30109 @ 2 @ 1 Gültigkeitsbereich Die vorliegende Dokumentation gilt für den Programmierbarer Feldbuscontroller... -
Seite 5: Symbole
WAGO-I/O-SYSTEM 750 Hinweise zu dieser Dokumentation 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 9.3 /Alle Serien (Allgemeine Module)/Überschriften für alle Serien/Hinweis zur Dokumentation/Symbole - Überschrift 2 @ 13\mod_1351068042408_6.doc @ 105268 @ 2 @ 1 Symbole Pos: 9.4.1 /Alle Serien (Allgemeine Module)/Wichtige Erläuterungen/Sicherheits- und sonstige Hinweise/Gefahr/Gefahr: _Warnung vor Personenschäden allgemein_ - Erläuterung @ 13\mod_1343309450020_6.doc @ 101017 @ @ 1 GEFAHR Warnung vor Personenschäden! -
Seite 6: Darstellung Der Zahlensysteme
Hinweise zu dieser Dokumentation WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 9.6 /Alle Serien (Allgemeine Module)/Hinweise zur Dokumentation/Zahlensysteme @ 3\mod_1221059454015_6.doc @ 21709 @ 2 @ 1 Darstellung der Zahlensysteme Tabelle 1: Darstellungen der Zahlensysteme Zahlensystem Beispiel Bemerkung Dezimal Normale Schreibweise... -
Seite 7: Wichtige Erläuterungen
Alle Eingriffe in die Steuerung sind stets von Fachkräften mit ausreichenden Kenntnissen in der SPS-Programmierung durchzuführen. Pos: 12.5 /Serie 750 (WAGO-I/O-SYSTEM)/Wichtige Erläuterungen/Bestimmungsgemäße Verwendung 750-xxxx @ 3\mod_1224064151234_6.doc @ 24068 @ 3 @ 1 2.1.3 Bestimmungsgemäße Verwendung der Serie 750 Feldbuskoppler, Feldbuscontroller und Busklemmen des modularen WAGO-I/O-SYSTEMs 750 dienen dazu, digitale und analoge Signale von Sensoren aufzunehmen und an Aktoren auszugeben oder an übergeordnete... -
Seite 8: Technischer Zustand Der Geräte
Haftungsausschluss der WAGO Kontakttechnik GmbH & Co. KG. Wünsche an eine abgewandelte bzw. neue Hard- oder Software-Konfiguration richten Sie bitte an die WAGO Kontakttechnik GmbH & Co. KG. Pos: 12.7 /Dokumentation allgemein/Gliederungselemente/---Seitenwechsel--- @ 3\mod_1221108045078_0.doc @ 21808 @ @ 1 Schnellstartanleitung Version 1.1.0... -
Seite 9: Sicherheitshinweise
Sie es montieren, Störungen beheben oder Wartungsarbeiten vornehmen. Pos: 12.10.2 /Serie 750 (WAGO-I/O-SYSTEM)/Wichtige Erläuterungen/Sicherheitshinweise/Gefahr/Gefahr: Einbau 0750-xxxx nur in Gehäusen, Schränken oder elektrischen Betriebsräumen! @ 6\mod_1260180556692_6.doc @ 46730 @ @ 1 GEFAHR Einbau nur in Gehäusen, Schränken oder elektrischen Betriebsräumen! Das WAGO-I/O-SYSTEM 750 mit seinen Geräten ist ein offenes... - Seite 10 Wichtige Erläuterungen WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET ACHTUNG Kein Kontaktspray verwenden! Verwenden Sie kein Kontaktspray, da in Verbindung mit Verunreinigungen die Funktion der Kontaktstelle beeinträchtigt werden kann. Pos: 12.11.5 /Alle Serien (Allgemeine Module)/Wichtige Erläuterungen/Sicherheits- und sonstige Hinweise/Achtung/Achtung: Verpolung vermeiden! @ 6\mod_1260184045744_6.doc @ 46765 @ @ 1...
-
Seite 11: Schnellstartbeschreibung
Pos: 14 /Alle Serien (Allgemeine Module)/Überschriften für alle Serien/Schnellstartbeschreibung - Überschrift 1 @ 9\mod_1287492268613_6.doc @ 65711 @ 1 @ 1 Schnellstartbeschreibung Pos: 15 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Einleitung/Feldbuskoppler/-controller/Einleitender Text/Quickstart/StarterKit 750-0881: Aufbau der Hardware Ü2 und Einleitung @ 13\mod_1350996176450_6.doc @ 105213 @ 2 @ 1 Aufbau der Hardware... -
Seite 12: Tabelle 4: Legende Zur Ansicht Sps Ethernet
Schnellstartbeschreibung WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 17 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Ansicht/Feldbuskoppler/-controller/Legende/Ansicht - Legende zur Ansicht SETHERNET (750-880,881,882) - Tabellenkopf und Nr: 1 @ 7\mod_1266415064861_6.doc @ 50948 @ @ 1 Tabelle 4: Legende zur Ansicht SPS ETHERNET Bedeutung Details siehe Kapitel:... -
Seite 13: Abbildung 2: Betriebsartenschalter
WAGO-I/O-SYSTEM 750 Schnellstartbeschreibung 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 23 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Einleitung/Feldbuskoppler/-controller/Einleitender Text/Quickstart 750-088x: Hinweis: Betriebsartenschalter in die obere Stellung schalten! @ 9\mod_1287492632163_6.doc @ 65714 @ @ 1 Hinweis Betriebsartenschalter in die obere Stellung schalten! Schalten Sie den Betriebsartenschalter Ihres Feldbuscontrollers in die obere Stellung. -
Seite 14: Vorbereitende Maßnahmen
Beispielprojekte zu diesem StarterKit. Diese finden Sie unter www.wago.com/starterkits. Abbildung 3: Downloadmöglichkeit auf der WAGO-Homepage Pos: 27 /Alle Serien (Allgemeine Module)/Überschriften für alle Serien/Inbetriebnehmen - Konfigurieren - Parametrieren/WAGO-I/O-PRO installieren - Überschrift 3 @ 13\mod_1348225656942_6.doc @ 103164 @ 3 @ 1 3.2.2 WAGO-I/O-PRO installieren Pos: 28 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Einleitung/Feldbuskoppler/-controller/Einleitender Text/Quickstart/StarterKit 750-088x: Lieferumfang @ 13\mod_1348225844857_6.doc @ 103167 @ @ 1... -
Seite 15: Abbildung 4: Inhalt Der Wago-I/O-Pro-Cd (Ordneransicht), Datei Setup.exe
Legen Sie die WAGO-I/O-PRO-CD in Ihr CD-ROM-Laufwerk. Sollte die Installation nicht automatisch starten, führen Sie die Datei Setup.exe aus. Abbildung 4: Inhalt der WAGO-I/O-PRO-CD (Ordneransicht), Datei Setup.exe Wählen Sie Ihre Sprache. Klicken Sie anschließend auf die Schaltfläche [OK], um die Auswahl zu bestätigen. -
Seite 16: Abbildung 6: Starten Des Setups
Schnellstartbeschreibung WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Klicken Sie auf die Schaltfläche [Weiter >], um das Setup mit InstallShield Wizard zu starten. Abbildung 6: Starten des Setups Klicken Sie auf die Schaltfläche [Ja], um das Lizenzabkommen zu akzeptieren. Abbildung 7: Lizenzvereinbarung Schnellstartanleitung Version 1.1.0... -
Seite 17: Abbildung 8: Auswahl Des Zielverzeichnisses
WAGO-I/O-SYSTEM 750 Schnellstartbeschreibung 750-881 Programmierbarer Feldbuscontroller ETHERNET Wählen Sie das Zielverzeichnis. Klicken Sie anschließend auf die Schaltfläche [Weiter >], um die Auswahl zu bestätigen. Abbildung 8: Auswahl des Zielverzeichnisses Wählen Sie die zu installierenden Komponenten. Klicken Sie anschließend auf die Schaltfläche [Weiter >], um die Auswahl zu bestätigen. -
Seite 18: Abbildung 10: Programmordnerauswahl
Schnellstartbeschreibung WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Wählen Sie den Programmordner. Klicken Sie anschließend auf die Schaltfläche [Weiter >], um die Auswahl zu bestätigen. Abbildung 10: Programmordnerauswahl Überprüfen Sie die vorgenommenen Einstellungen. Klicken Sie anschließend auf die Schaltfläche [Weiter >], um die Auswahl zu bestätigen. -
Seite 19: Abbildung 12: Pdf-Dokument „Ea_Configurationreleaseinfo.pdf
WAGO-I/O-SYSTEM 750 Schnellstartbeschreibung 750-881 Programmierbarer Feldbuscontroller ETHERNET Das pdf-Dokument „EA_ConfigurationReleaseInfo.pdf“ mit Informationen über die neue Version des WAGO-IO-Konfigurator-Dialoges wird geöffnet. Abbildung 12: pdf-Dokument „EA_ConfigurationReleaseInfo.pdf“ Klicken Sie auf die Schaltfläche [Fertigstellen], um das Setup zu beenden. Abbildung 13: Fertigstellen des Setups Schnellstartanleitung Version 1.1.0... -
Seite 20: Ethernet-Netzwerk In Betrieb Nehmen
Schnellstartbeschreibung WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 3.2.3 ETHERNET-Netzwerk in Betrieb nehmen In diesem Kapitel wird Ihnen exemplarisch die Vorgehensweise für die Inbetriebnahme eines ETHERNET-Netzwerks aufgezeigt. Für die Inbetriebnahme sind drei Arbeitsschritte erforderlich: • IP-Adresse Ihres PCs ermitteln und gegebenenfalls ändern •... -
Seite 21: Ip-Adresse Ihres Pcs Ermitteln Und Gegebenenfalls Ändern
WAGO-I/O-SYSTEM 750 Schnellstartbeschreibung 750-881 Programmierbarer Feldbuscontroller ETHERNET 3.2.3.1 IP-Adresse Ihres PCs ermitteln und gegebenenfalls ändern Nachfolgend wird aufgezeigt, wie Sie die momentan eingestellte IP-Adresse Ihres PCs ermitteln und falls erforderlich ändern. Verbinden Sie die ETHERNET-Schnittstelle Ihres PCs und eine der beiden ETHERNET-Schnittstellen des Feldbuscontrollers mit dem beiliegenden Patch-Kabel, um die ETHERNET-Verbindung herzustellen. -
Seite 22: Abbildung 15: Eigenschaften Des Internet-Protokolls Tcp/Ip
Schnellstartbeschreibung WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Prüfen Sie, ob die momentan eingestellte IP-Adresse in dem Adressbereich von 192.168.1.1 bis 192.168.1.254 liegt. Sollte das nicht der Fall sein, passen Sie diese entsprechend an. Hinweis IP-Adresse 192.168.1.100 nicht verwenden! Verwenden Sie nicht die IP-Adresse 192.168.1.100, da diese Netzadresse im vorliegenden Konfigurationsbeispiel für den Feldbuscontroller vorgesehen... -
Seite 23: Ip-Adresse Dem Feldbuscontroller Zuweisen
In dieser Schnellstartanleitung wird die Variante per Adresswahlschalter näher beschrieben. Die anderen aufgeführten Möglichkeiten werden hier nicht weiter erläutert, da diese ausführlich im Handbuch „750-881 ETHERNET Programmierbarer Feldbuscontroller“ aufgeführt sind. Über den Adresswahlschalter können Sie die Host-ID (letzte Stelle der IP-Adresse) im Bereich zwischen 1 und 254 binär codiert einstellen. -
Seite 24: Abbildung 16: Adresswahlschalter Mit Eingestellter Ip-Adresse (192.168.1.100)
Schnellstartbeschreibung WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Hinweis Werte 0 und 255 sind fest vordefiniert! Stellen Sie über den Adresswahlschalter die Werte 0 oder 255 ein, so aktivieren Sie dadurch die dafür vorgesehenen IP-Modi. Ist der Wert 0 eingestellt, so gelten die per Web-based Management vorgenommenen IP- Konfigurationen. -
Seite 25: Testen Der Ethernet-Verbindung
WAGO-I/O-SYSTEM 750 Schnellstartbeschreibung 750-881 Programmierbarer Feldbuscontroller ETHERNET 3.2.3.3 Testen der ETHERNET-Verbindung Öffnen Sie den Kommandozeileninterpreter, indem Sie in Windows unter Start > Ausführen… den Aufruf „cmd“ eingeben. Abbildung 18: Dialogfenster „Ausführen...“ Geben Sie den Befehl „ping 192.168.1.100“ ein. Abbildung 19: Kommandozeileninterpreter mit Ping-Befehl... -
Seite 26: Usb-Treiber Installieren
WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 3.2.4 USB-Treiber installieren Das „WAGO USB Service Cable“ (Art.-Nr.: 750-923) bietet eine einfache Möglichkeit der Kommunikation mit den WAGO-Softwaretools (WAGO- ETHERNET-Settings, WAGO-I/O-CHECK 3, etc.) bzw. mit der IEC-61131- Programmierumgebung (WAGO-I/O-PRO). Für die Installation des USB-Treibers gehen Sie wie folgt vor: Legen Sie die CD „AUTOMATION Tools and Docs“... -
Seite 27: Abbildung 23: Installation Abschließen
WAGO-I/O-SYSTEM 750 Schnellstartbeschreibung 750-881 Programmierbarer Feldbuscontroller ETHERNET Klicken Sie auf die Schaltfläche [OK], um die Installation abzuschließen. Abbildung 23: Installation abschließen Stecken Sie das USB-Kabel in einen freien USB-Port an Ihrem PC. Pos: 30 /Dokumentation allgemein/Gliederungselemente/---Seitenwechsel--- @ 3\mod_1221108045078_0.doc @ 21808 @ @ 1 Schnellstartanleitung Version 1.1.0... -
Seite 28: Anwendungsbeispiel: Starterkit881_App1_Fup.pro
Anwendungsbeispiel: Starterkit881_App1_FUP.pro WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Pos: 31 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Einleitung/Feldbuskoppler/-controller/Einleitender Text/Quickstart/StarterKit 750-0881: Beschreibung - Teil 2 @ 13\mod_1351002385699_6.doc @ 105217 @ 12222223232333 @ 1 Anwendungsbeispiel: Starterkit881_App1_FUP.pro Das WAGO-I/O-PRO-Projekt „Starterkit881_App1_FUP.pro“ zeigt auf einfache Weise die Ansteuerung und Verarbeitung der digitalen Ein- und Ausgänge. Das Setzen und Rücksetzen der digitalen Ausgänge sowie die Anzeige der... -
Seite 29: Projekt Öffnen
Anwendungsbeispiel: Starterkit881_App1_FUP.pro 750-881 Programmierbarer Feldbuscontroller ETHERNET Projekt öffnen Starten Sie WAGO-I/O-PRO: Start > Alle Programme > WAGO Software > CoDeSys > CoDeSys V2.3 > CoDeSys V2.3. Wählen Sie in der WAGO-I/O-PRO-Software den Menüpunkt Datei > Öffnen … und öffnen das CoDeSys-Projekt „Starterkit881_App1_FUB.pro“. -
Seite 30: Abbildung 26: Steuerungskonfiguration - Unterelement Anhängen
Anwendungsbeispiel: Starterkit881_App1_FUP.pro WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Markieren Sie in der Baumstruktur den Eintrag K-Bus. Öffnen Sie mit der rechten Maustaste das Kontextmenü und wählen Unterelement anhängen. Sie können die aktuelle Steuerungskonfiguration ändern. Abbildung 26: Steuerungskonfiguration – Unterelement anhängen Wählen Sie im Dialogfenster „I/O-Konfigurator“... -
Seite 31: Abbildung 28: Steuerungskonfiguration - I/O-Module Auswählen
WAGO-I/O-SYSTEM 750 Anwendungsbeispiel: Starterkit881_App1_FUP.pro 750-881 Programmierbarer Feldbuscontroller ETHERNET Wählen Sie im linken Fenster die I/O-Module entsprechend ihres Hardware- Aufbaus aus. Klicken Sie auf die Schaltfläche [>>], um die ausgewählten Module zu übernehmen. Abbildung 28: Steuerungskonfiguration – I/O-Module auswählen Hinweis Endklemme wird nicht angegeben! -
Seite 32: Abbildung 29: Steuerungskonfiguration - Variablen Zuweisen
Weisen Sie im rechten Fenster des I/O-Konfigurators den Kanälen der Digitalein- und -ausgangsklemmen entsprechende Variablen zu. Dieser symbolische Name steht Ihnen dann als globale Variable im gesamten WAGO-I/O-PRO-Projekt bereit. Die Variablen sind folgendermaßen aufgebaut: Symbolischer Name, IEC-Adresse, Datentyp, dazugehöriger Kommentar. -
Seite 33: Hauptprogramm „Plc_Prg
WAGO-I/O-SYSTEM 750 Anwendungsbeispiel: Starterkit881_App1_FUP.pro 750-881 Programmierbarer Feldbuscontroller ETHERNET Hauptprogramm „PLC_PRG“ Wählen Sie auf der Registerkarte Bausteine das Objekt PLC_PRG, um das Hauptprogramm zu öffnen. Im oberen Teil des Dialogfensters sehen Sie die Variablendeklaration. Im unteren Teil werden die einzelnen FUB-Netzwerke angezeigt. Im Hauptprogramm können Sie die digitalen Ausgänge ansteuern (Netzwerk 1 und Netzwerk 2) und die... -
Seite 34: Unterprogramm „Blink
Anwendungsbeispiel: Starterkit881_App1_FUP.pro WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Den ersten digitalen Ausgang können Sie über einen bistabilen Funktionsblock „rsDO1“ mit RS-Logik (rücksetzen = dominierend) ansteuern. Der Eingang „SET“ von dem Funktionsblock „rsDO1“ ist mit einem flanken- erkennenden Funktionsblock „ftrigDO1“ verbunden, der die fallende Flanke von „xVisuDO1“... -
Seite 35: Abbildung 33: Blinksignal
WAGO-I/O-SYSTEM 750 Anwendungsbeispiel: Starterkit881_App1_FUP.pro 750-881 Programmierbarer Feldbuscontroller ETHERNET Im Unterprogramm „Blink“ wird ein pulsierendes Signal erzeugt. Dieses Blink- signal „tofBlink2.Q“ wird für die blinkenden Umrandungen der Schaltflächen in der Visualisierung benötigt. Die Periodendauer des Signals beträgt 800 ms, welches einer Frequenz von 1,25 Hz entspricht. -
Seite 36: Unterprogramm „Userled
USR-LED und über die Benutzung der Bibliothek „Visual.lib“ erfahren, hilft Ihnen die entsprechende Bibliotheksbeschreibung weiter. Die Hilfedatei zu dieser Beschreibung finden Sie im Installationsverzeichnis von WAGO-I/O-PRO unter WAGO Software > CoDeSys V2.3 > Targets > WAGO > Help > German > CAA-WAGO_Visual.chm. Schnellstartanleitung Version 1.1.0... -
Seite 37: Abbildung 37: Netzwerk 1 (Usr-Led)
WAGO-I/O-SYSTEM 750 Anwendungsbeispiel: Starterkit881_App1_FUP.pro 750-881 Programmierbarer Feldbuscontroller ETHERNET Im ersten Netzwerk liefert der Adressoperator „ADR“ die Adresse der Variable „aFS“ und legt diese in der Pointer-Variable „ptFS“ ab. Innerhalb der Array- Variablen „aFS“ werden die einzelnen Blinkfolgen (LED-Farben) der USR-LED definiert. -
Seite 38: Abbildung 40: Netzwerk 4 (Usr-Led)
Anwendungsbeispiel: Starterkit881_App1_FUP.pro WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET Die Funktion „START_FLASHING_SEQUENCE“ startet die Sequenzen, die vorher mit der Funktion „SET_FLASHING_SEQUENCE“ gesetzt wurden. Es wird mit Index 0 (USR-LED = grün) begonnen, da die Variable „wIndex“ mit diesem Wert in der Variablendeklaration initialisiert wurde. -
Seite 39: Abbildung 42: Netzwerk 6 (Usr-Led)
WAGO-I/O-SYSTEM 750 Anwendungsbeispiel: Starterkit881_App1_FUP.pro 750-881 Programmierbarer Feldbuscontroller ETHERNET Im sechsten Netzwerk wird der Visu-Schaltfläche [USR-LED] eine Farbe in Abhängigkeit von „wIndex“ zugewiesen. Hierdurch wird erreicht, dass die Schaltfläche [USR-LED] in der Visualisierung die gleiche Farbe hat, wie die physikalische USR-LED an dem Feldbuscontroller. Diese Wertezuweisung geschieht über einen Multiplexer (MUX). -
Seite 40: In Betrieb Nehmen
Anwendungsbeispiel: Starterkit881_App1_FUP.pro WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET In Betrieb nehmen Im folgenden Kapitel wird schrittweise erklärt, wie Sie das WAGO-I/O-PRO- Projekt „Starterkit881_App1_FUB.pro“ auf Ihren Feldbuscontroller laden, die Programmabarbeitung starten und ein Bootprojekt erzeugen. 4.6.1 Kommunikationstreiber für ETHERNET-Verbindung einrichten Klicken Sie im Menüpunkt Online auf die Option Kommunikationsparameter, um den Kommunikationstreiber für die... -
Seite 41: Abbildung 45: Neuer Kommunikationskanal Per Ethernet
WAGO-I/O-SYSTEM 750 Anwendungsbeispiel: Starterkit881_App1_FUP.pro 750-881 Programmierbarer Feldbuscontroller ETHERNET Vergeben Sie im Eingabefeld Name einen Namen für Ihre ETHERNET- Verbindung. Wählen Sie den Treiber „Tcp/Ip 3S Tcp/Ip driver“ aus und bestätigen Sie Ihre Eingaben über die Schaltfläche [OK]. Abbildung 45: Neuer Kommunikationskanal per ETHERNET Klicken Sie im Dialogfenster „Kommunikationsparameter“... -
Seite 42: Kommunikationstreiber Für Usb-Verbindung Einrichten
Start > Systemsteuerung > System > Geräte-Manager. Erweitern Sie in der Baumstruktur die Gruppe Anschlüsse (COM & LPT). In dieser Gruppe finden Sie den Eintrag WAGO USB Service Cable (COMX). Die Bezeichnung in den Klammern gibt den zugewiesenen COM-Port an, im konkreten Beispiel ist es „COM3“. -
Seite 43: Abbildung 48: Neuer Kommunikationskanal Per Usb
WAGO-I/O-SYSTEM 750 Anwendungsbeispiel: Starterkit881_App1_FUP.pro 750-881 Programmierbarer Feldbuscontroller ETHERNET Wählen Sie den Treiber „Serial (RS232) 3S Serial RS232 driver“ aus und bestätigen Sie Ihre Eingaben über die Schaltfläche [OK]. Abbildung 48: Neuer Kommunikationskanal per USB Klicken Sie im Dialogfenster „Kommunikationsparameter“ in der Spalte „Wert“... -
Seite 44: Programm Starten
Anwendungsbeispiel: Starterkit881_App1_FUP.pro WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 4.7.1 Programm starten Klicken Sie im Menü Online auf den Menüpunkt Einloggen, um das Programm in Ihren Feldbuscontroller zu laden. Starten Sie die Programmabarbeitung im Feldbuscontroller über den Menüpunkt Online > Start. -
Seite 45: Visualisierung
750-881 Programmierbarer Feldbuscontroller ETHERNET Visualisierung Sie haben zwei Möglichkeiten, die Visualisierung zu bedienen: • Sie können die Visualisierung direkt von der WAGO-I/O-PRO-Software aus steuern, nachdem Sie das Programm auf den Feldbuscontroller geladen und gestartet haben. • Sie können die Web-Visualisierung über einen Internetbrowser heraus auszurufen und steuern. -
Seite 46: Web-Visualisierung Im Internet-Browser Öffnen
Anwendungsbeispiel: Starterkit881_App1_FUP.pro WAGO-I/O-SYSTEM 750 750-881 Programmierbarer Feldbuscontroller ETHERNET 4.8.2 Web-Visualisierung im Internet-Browser öffnen Geben Sie die IP-Adresse Ihres Feldbuscontrollers (192.168.1.100) in die Adresszeile Ihres Internet-Browsers ein. Sie gelangen zum Web-based Management Ihres Feldbuscontrollers. Wählen Sie links in der Navigationsspalte den Menüpunkt WebVisu. -
Seite 47: Bedienung Der Visualisierung
WAGO-I/O-SYSTEM 750 Anwendungsbeispiel: Starterkit881_App1_FUP.pro 750-881 Programmierbarer Feldbuscontroller ETHERNET 4.8.3 Bedienung der Visualisierung Sie erkennen die bedienbaren Schaltflächen der Visualisierung daran, dass diese durch einen blinkenden Rahmen gekennzeichnet werden. Zusätzlich verändert sich Ihr Mauszeiger, wenn Sie diesen über eine Schaltfläche bewegen. Nach kurzer Zeit wird Ihnen eine gelbe Box angezeigt, in der Sie die Funktion der Schaltfläche ablesen können. -
