5 An die Spannungsversorgung anschließen
20

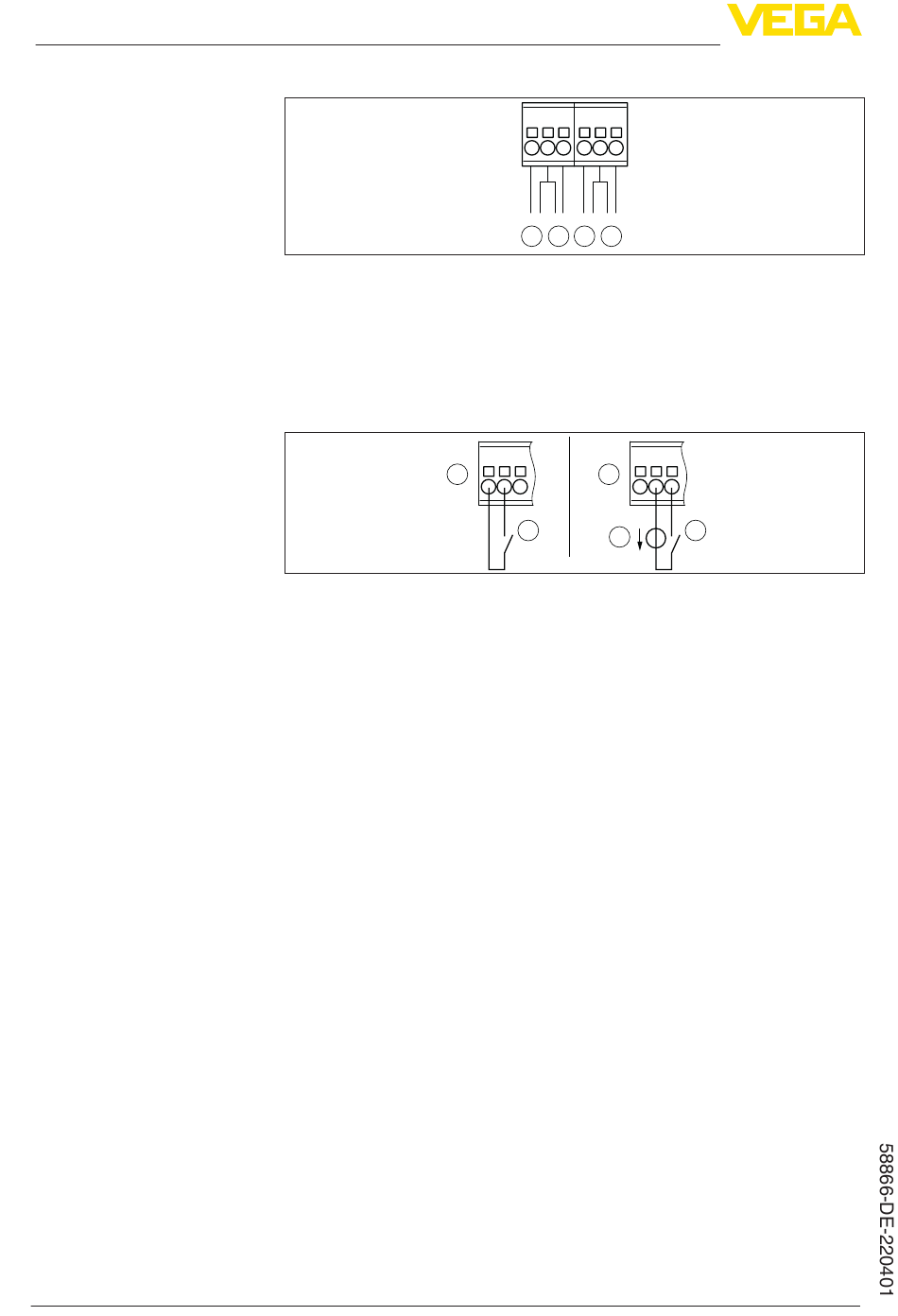

Detail Digitaleingänge VEGAMET 861
Abb. 8: Anschluss der Digitaleingänge
1
Digitaler Eingang 1 (aktiv)
2
Digitaler Eingang 1 (passiv)
3
Digitaler Eingang 2 (aktiv)
4
Digitaler Eingang 2 (passiv)
Anschlussbelegung Digitaleingänge
1
Abb. 9: Anschlussbelegung der Digitaleingänge (aktiv/passiv)
1
Aktiver Eingang für potenzialfreien Schaltkontakt
2
Passiver Eingang für Schaltkontakt und externer Spannungsversorgung
3
Schaltkontakt
4
Externe Spannungsquelle
5.6
Einschaltphase
Nach dem Einschalten führt das Gerät zunächst einen kurzen Selbst-
test durch.
•
Interne Prüfung der Elektronik
•
Ausgangssignale werden auf Störung gesetzt, Hintergrundbe-
leuchtung des Displays leuchtet rot
Danach werden die aktuellen Messwerte angezeigt und auf die Aus-
gänge gegeben. Die Hintergrundbeleuchtung des Displays wechselt
auf weiß.
21 22 23 24 25 26
+ - + -
+ - + -
1 2
3 4
21 22 23
21 22 23
2
-
+
+
3
4
