11 Anwendungen und Funktionen

Displayanzeige

44

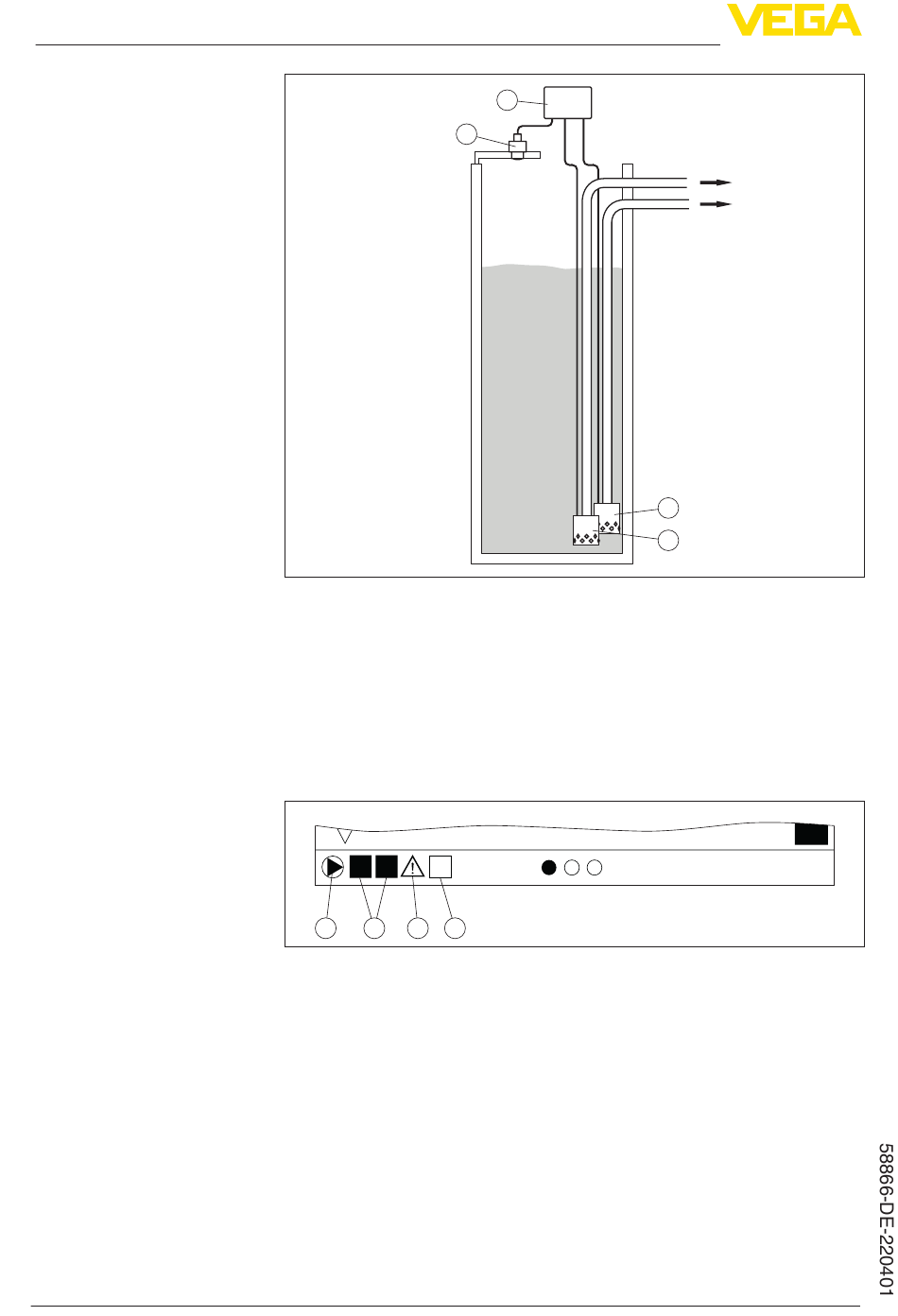

Abb. 16: Beispiel Pumpstation: Pumpensteuerung im Einlaufschacht
1 VEGAMET 861
2 Radarsensor
3 Pumpe 1
4 Pumpe 2
Bei aktivierter Pumpensteuerung werden in der Statusleiste der
Messwertanzeige zusätzlich die zugeordneten Relais und eventuelle
Pumpenstörungen angezeigt.
1 2
1 2 3 4
Abb. 17: Beispiel einer Display-Statusleiste bei aktivierter Pumpensteuerung
1 Symbol aktivierte Pumpensteuerung
2 Relais 1 und 2 sind der Pumpensteuerung zugewiesen
3 Relais 3 ist der Pumpensteuerung zugewiesen und meldet Störung
4 Relais ist frei bzw. nicht der Pumpensteuerung zugewiesen
11.2.1 Inbetriebnahme
Der Anwendungsassistent führt Sie durch die verschiedenen Konfigu-
rationsmöglichkeiten und Optionen. Folgende Schritte werden hierbei
durchlaufen:
Anwendung auswählen
Wählen Sie unter den angebotenen Optionen die Anwendung "Pump-
station" aus.
1
2
VEGAMET 861 • 4 ... 20 mA/HART
3
4
