Inhaltszusammenfassung für VEGA VEGAMET 841
- Seite 1 Produktinformation Steuergeräte und Kommunikation Steuergeräte im Feldgehäuse für kontinuierlich messende Füllstandsensoren VEGAMET 841 VEGAMET 842 VEGAMET 861 VEGAMET 862 Document ID: 62826...
-
Seite 2: Inhaltsverzeichnis
Maße ............................................12 Sicherheitshinweise für Ex-Anwendungen beachten Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheitshinweise, die Sie auf www.vega.com/downloads und "Zulassungen" finden und die jedem Gerät beiliegen. In explosionsgefährdeten Bereichen müssen die entsprechenden Vorschriften, Konformitäts- und Bau- musterprüfbescheinigungen der Sensoren und der Versorgungsgeräte beachtet werden. Die Sensoren dürfen nur an eigensicheren Strom- kreisen betrieben werden. -
Seite 3: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Funktionsprinzip Bei einer kontinuierlichen Messung wird beispielsweise die Füllhöhe in einem Behälter von einem Sensor erfasst und einem Steuergerät zur Weiterverarbeitung übergeben. Durch einen Abgleich im Steuergerät kann der Messwert den individuellen Gegebenheiten angepasst werden. Über eine Skalierung/Linearisierung kann die gewünschte Messgröße auf dem Display angezeigt werden. -
Seite 4: Typenübersicht
Typenübersicht Typenübersicht VEGAMET 841 VEGAMET 842 • • Anwendung Universelle Füllstandmessung Universelle Füllstandmessung • • Pumpstation Pumpstation • • Abwasserhebewerk Abwasserhebewerk • • Pegelmessung Pegelmessung • • Prozessdruckmessung Prozessdruckmessung • • Durchflussmessung Durchflussmessung • Rechensteuerung • Differenzmessung Messstellen 1 Messstelle 2 Messstellen, 1 Differenzmessstelle Sensoreingänge... -
Seite 5: Geräteauswahl

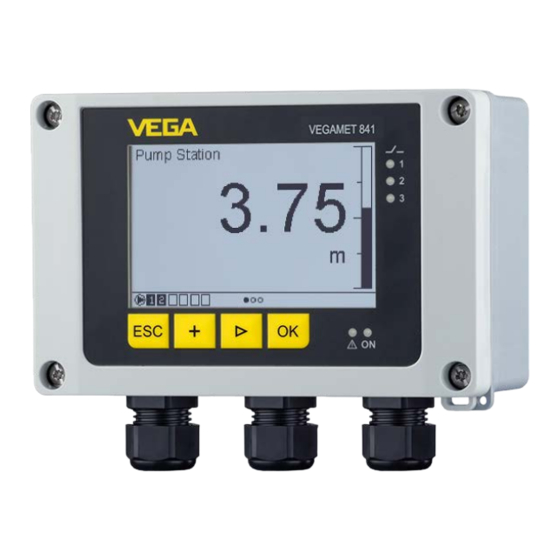

VEGAMET 841 Das einkanalige Gerät hat einen Eingang für analoge 4 … 20 mA-Sen- soren. Das VEGAMET 841 ist geeignet zur Messwertvisualiserung, Grenzwert- überwachung für Lagertanks und Pumpstationen, Durchflussmessung an offenen Gerinnen und Wehren. Im Bereich Wasser und Abwasser glänzt das Gerät durch Funktionen wie Pumpenumschaltung, Durchflussmessung in offenen Gerinnen, Tendenzfunktion und Summenzähler. -
Seite 6: Auswahlkriterien
Auswahlkriterien Auswahlkriterien Die folgenden Tabellen liefern eine Übersicht der gängisten Anwen- rierte Anzeige- und Bedieneinheit (OP) oder via DTM/App aktiviert und dungen und Funktionen für die Steuergeräte der VEGAMET 800 Serie. eingestellt werden kann. Weiterhin geben sie Auskunft, ob die jeweilige Funktion über die integ- Anwendungen (einstellbar mit DTM/App) VEGAMET Bedienung... - Seite 7 Auswahlkriterien Funktionen VEGAMET Bedienung DTM/App Betriebsart Pumpensteuerung - Wechselbetrieb • • • • • Schönwetterpumpe • • • • • Pumpenüberwachung • • • Pumpenzwangsumschaltung • • • • • Relais - Ein- und Ausschaltverzögerung • • • • • Bandbreite für Schaltpunkte •...
-
Seite 8: Montage
Der Sonnenschutz wird einfach zwischen Montageplatte und Steuergerät montiert, dies ist sowohl bei Wand- als ø7 mm auch bei Rohrmontage möglich. (0.28") ø13 mm (0.51") Abb. 2: Montageplatte für Wandmontage (VEGAMET 841, 842) 150 mm 5.91") 82 mm (3.23") ø7 mm (0.28") ø13 mm... -
Seite 9: Elektrischer Anschluss
61 62 63 64 65 66 67 68 69 70 71 72 41 42 1 2 3 (z. B. 1 nF, 1500 V) hergestellt werden. Die niederfrequenten Potenzial- ausgleichsströme werden nun unterbunden, die Schutzwirkung für die hochfrequenten Störsignale bleibt dennoch erhalten. Anschluss VEGAMET 841 Relay Output Current Power Output Sensor... -
Seite 10: Anschluss Vegamet 862
Elektrischer Anschluss Anschluss VEGAMET 862 Digital IN 2122 23 24 2526 27282930 3132 Power Relay Output Current Output Sensor 1 91 92 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 41 42 43 44 45 46 1 2 3 + - + - + -... -
Seite 11: Bedienung
Bedieneinheit nicht oder nur eingeschränkt möglich, beispielsweise die Einstellungen für die Durchflussmessung oder Pumpensteuerung. Für diese Anwendungen wird der Einsatz von PACTware/DTM oder der VEGA Tools-App empfohlen. Eine Über- sicht der verfügbaren Anwendungen und Funktionen sowie deren Bedienmöglichkeiten finden Sie in Kapitel "Auswahlkriterien". -
Seite 12: Maße
20 mm (0.79") (0.79") Abb. 17: Maße Sonnenschutz VEGAMET 861, 862 48...84 mm (1.89"...3.31") 20 mm 20 mm (0.79") (0.79") Abb. 14: Maße Klammern für Rohrmontage VEGAMET 841, 842 Abb. 18: Maße Klammern für Rohrmontage VEGAMET 861, 862 Steuergeräte und Kommunikation... - Seite 13 Notizen Steuergeräte und Kommunikation...
- Seite 14 Notizen Steuergeräte und Kommunikation...
- Seite 15 Notizen Steuergeräte und Kommunikation...
- Seite 16 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen vorbehalten © VEGA Grieshaber KG, Schiltach/Germany 2019 VEGA Grieshaber KG Telefon +49 7836 50-0 Am Hohenstein 113 Fax +49 7836 50-201 77761 Schiltach E-Mail: info.de@vega.com...
