Montagehinweise; Wandmontage - VEGA VEGAMET 861 Betriebsanleitung

Wandmontage

Rohrmontage
VEGAMET 861 • 4 ... 20 mA/HART
4.2

Montagehinweise

Befestigen Sie die Montageplatte mit den im Lieferumfang befindli-
chen Schrauben und Dübeln gemäß nachfolgender Abbildung an der
Wand. Achten Sie darauf, dass die Pfeile auf der Montageplatte nach
oben zeigen.
Lösen Sie die vier Schrauben im Gehäusedeckel und klappen
diesen nach links auf. Befestigen Sie das Gerät mit den beiliegenden
Schrauben (M5) auf der Montageplatte.

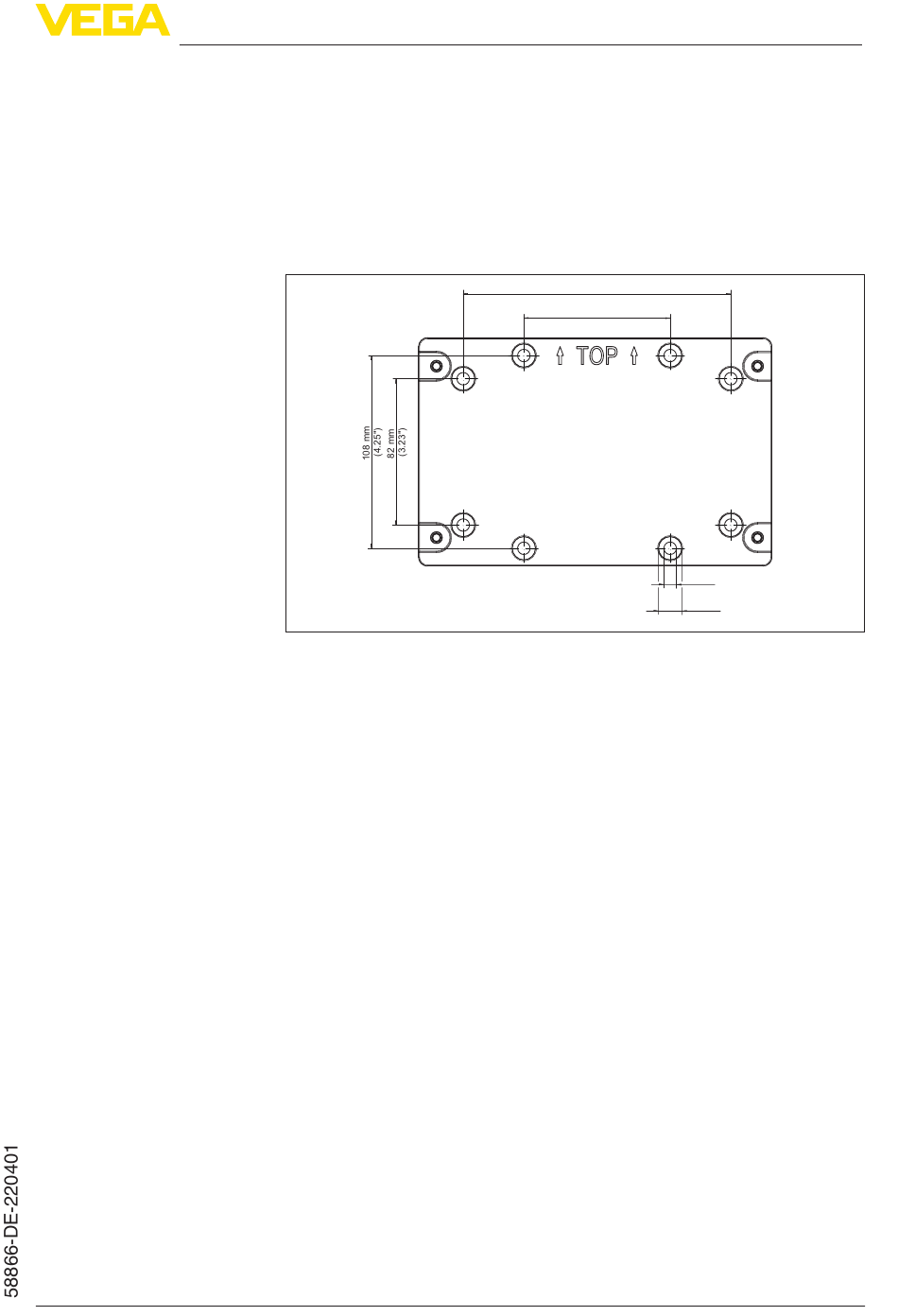

Abb. 3: Montageplatte für Wandmontage VEGAMET 861
Zur Rohrmontage ist das optional bestellbare Montagezubehör
erforderlich. Dies besteht aus zwei Paar Montageklammern und vier
Montageschrauben M6 x 100.
Die Montageklammern werden gemäß nachfolgender Abbildung an
der Montageplatte und dem Rohr angeschraubt.
Lösen Sie die vier Schrauben im Gehäusedeckel und klappen
diesen nach links auf. Befestigen Sie das Gerät mit den beiliegenden
Schrauben (M5) auf der Montageplatte.
150 mm
5.91")
82 mm
(3.23")
ø7 mm
(0.28")
ø13 mm
(0.51")
