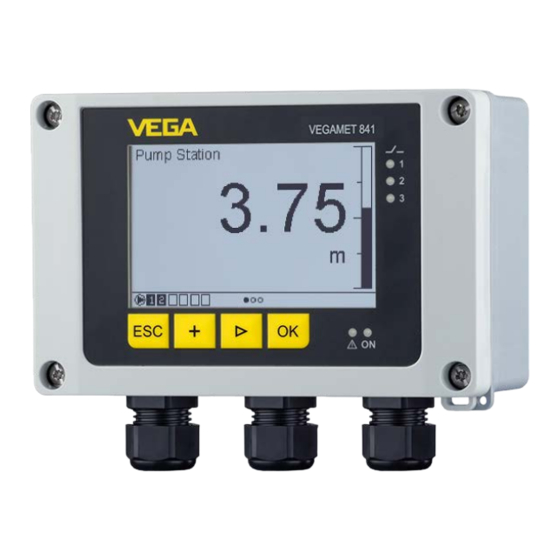

- Seite 1 Betriebsanleitung Steuergerät im Feldgehäuse für einen kontinuierlich messenden analogen Füllstandsensor VEGAMET 841 4 … 20 mA Document ID: 58864...
-
Seite 2: Inhaltsverzeichnis
Parametrierung ....................... 32 Mit PC/Notebook in Betrieb nehmen (Bluetooth) ............... 33 Vorbereitungen ....................... 33 Verbindung herstellen ....................33 Parametrierung ....................... 34 10 Anwendungen und Funktionen .................... 35 10.1 Füllstandmessung im Lagertank mit Überfüllsicherung/Trockenlaufschutz ....35 VEGAMET 841 • 4 … 20 mA... - Seite 3 14.1 Technische Daten ......................56 14.2 Übersicht Anwendungen/Funktionalität ................59 14.3 Maße ..........................62 14.4 Gewerbliche Schutzrechte ..................... 64 14.5 Licensing information for open source software ............. 64 14.6 Warenzeichen ........................ 64 Redaktionsstand: 2020-10-28 VEGAMET 841 • 4 … 20 mA...
-
Seite 4: Zu Diesem Dokument
Verwendete Symbolik Document ID Dieses Symbol auf der Titelseite dieser Anleitung weist auf die Do- cument ID hin. Durch Eingabe der Document ID auf www.vega.com kommen Sie zum Dokumenten-Download. Information, Hinweis, Tipp: Dieses Symbol kennzeichnet hilfreiche Zusatzinformationen und Tipps für erfolgreiches Arbeiten. -
Seite 5: Zu Ihrer Sicherheit
Fachpersonal durchgeführt werden. Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Das VEGAMET 841 ist ein universelles Steuergerät zum Anschluss eines 4 … 20 mA-Sensors. Detaillierte Angaben zum Anwendungsbereich finden Sie in Kapitel "Produktbeschreibung". Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend den Angaben in der Betriebsanleitung sowie in den evtl. -
Seite 6: Sicherheitshinweise Für Ex-Bereiche
Um Gefährdungen zu vermeiden, sind die auf dem Gerät angebrach- ten Sicherheitskennzeichen und -hinweise zu beachten. Sicherheitshinweise für Ex-Bereiche Bei Ex-Anwendungen dürfen nur Geräte mit entsprechender Ex-Zu- lassung eingesetzt werden. Beachten Sie dabei die Ex-spezifischen Sicherheitshinweise. Diese sind Bestandteil der Betriebsanleitung und liegen jedem Gerät mit Ex-Zulassung bei. VEGAMET 841 • 4 … 20 mA... -
Seite 7: Produktbeschreibung
In dieser Betriebsanleitung werden auch optionale Gerätemerkmale beschrieben. Der jeweilige Lieferumfang ergibt sich aus der Bestell- spezifikation. Geltungsbereich dieser Die vorliegende Betriebsanleitung gilt für folgende Geräteausführun- Betriebsanleitung gen: • Hardwareversion ab 1.0.0 • Softwareversion ab 1.10.0 VEGAMET 841 • 4 … 20 mA... - Seite 8 • Seriennummer des Gerätes • QR-Code für Gerätedokumentation • Zahlen-Code für Bluetooth-Zugang • Herstellerinformationen Dokumente und Software Gehen Sie auf "www.vega.com" und geben Sie im Suchfeld die Seri- ennummer Ihres Gerätes ein. Dort finden Sie folgendes zum Gerät: • Auftragsdaten • Dokumentation • Software Alternativ finden Sie alles über Ihr Smartphone: •...
-
Seite 9: Arbeitsweise
Bedieneinheit nicht oder nur eingeschränkt möglich, beispiels- weise die Einstellungen für die Durchflussmessung oder Pumpen- steuerung. Für diese Anwendungen wird der Einsatz von PACTware/ DTM oder der VEGA Tools-App empfohlen. Eine Übersicht der verfüg- baren Anwendungen und Funktionen sowie deren Bedienmöglichkei- ten finden Sie im Anhang. VEGAMET 841 • 4 … 20 mA... -
Seite 10: Verpackung, Transport Und Lagerung
Keinen aggressiven Medien aussetzen • Vor Sonneneinstrahlung schützen • Mechanische Erschütterungen vermeiden • Lager- und Transporttem- Lager- und Transporttemperatur siehe Kapitel "Anhang - Techni- peratur sche Daten - Umgebungsbedingungen" • Relative Luftfeuchte 20 … 85 % VEGAMET 841 • 4 … 20 mA... -
Seite 11: Zubehör
Sonneneinstrahlung die Ablesbarkeit der Anzeige. Der Sonnenschutz kann bei Wand- und Rohrmontage verwendet werden. Rohrmontage-Set Das Rohrmontage-Set dient zur optimalen und sicheren Befestigung der Geräte bei horizontaler und vertikaler Montage an Rohren. VEGAMET 841 • 4 … 20 mA... -
Seite 12: Montieren
Montieren Allgemeine Hinweise Montagemöglichkeiten Das Feldgehäuse des VEGAMET 841 ist durch die Schutzart IP66/ IP67 und Type 4X zur Montage im Freien oder in Gebäuden glei- chermaßen geeignet. In der Standardausführung ist das Gerät für Wandmontage konzipiert. Optional ist ein Montageadapter für Rohr- montage erhältlich. -
Seite 13: Montagehinweise
(3.23") ø7 mm (0.28") ø13 mm (0.51") Abb. 3: Montageplatte für Wandmontage VEGAMET 841 Rohrmontage Zur Rohrmontage ist das optional bestellbare Montagezubehör erforderlich. Dies besteht aus zwei Paar Montageklammern und vier Montageschrauben M6 x 100. Die Montageklammern werden gemäß nachfolgender Abbildung an der Montageplatte und dem Rohr angeschraubt. - Seite 14 Rohr für Durchmesser 29 … 60 mm (1.14" bis 2.36") Montage Sonnenschutz Zum Schutz vor direkter Sonneneinstrahlung kann der optionale Sonnenschutz eingesetzt werden. Der Sonnenschutz wird einfach zwischen Montageplatte und Steuergerät montiert, dies ist sowohl bei Wand- als auch bei Rohrmontage möglich. VEGAMET 841 • 4 … 20 mA...
- Seite 15 4 Montieren Abb. 5: Montage Sonnenschutz bei Rohrmontage VEGAMET 841 Sonnenschutz Montageplatte 4 Schrauben M6 x 100 Montageklammern Rohr für Durchmesser 29 … 60 mm (1.14" bis 2.36") VEGAMET 841 • 4 … 20 mA...
-
Seite 16: An Die Spannungsversorgung Anschließen
Umweltverträglichkeit des Gehäuses sicher zu stellen. Bei Anwendungen im Außenbereich ist die Witterungsbe- ständigkeit des zu verwendenden Zubehörs zu berücksichtigen. Die Kabelverschraubungen, NPT-Adapter und Blindstopfen müssen ein Bei einer Umgebungstemperatur ≥ 50 °C (122 °F) sollte das Anschlusskabel für eine mindestens 20 °C (36 °F) höhere Umgebungstemperatur ausgelegt sein. VEGAMET 841 • 4 … 20 mA... -
Seite 17: Sensoreingang Betriebsart Aktiv/Passiv
Vierleiterausführung). Außerdem kann das VEGAMET 841 wie ein gewöhnliches Strommessgerät in einen vorhandenen Stromkreis eingeschleift werden. Hinweis: Bei einem VEGAMET 841 in Ex-Ausführung ist der passive Eingang nicht vorhanden. Anschließen Anschlusstechnik Der Anschluss der Spannungsversorgung und der Ein- bzw. Ausgän- ge erfolgt über Federkraftklemmen. -
Seite 18: Anschlussplan
Nach dem Einschalten führt das Gerät zunächst einen kurzen Selbst- test durch. • Interne Prüfung der Elektronik • Ausgangssignale werden auf Störung gesetzt, Hintergrundbe- leuchtung des Displays leuchtet rot Passiver Eingang bei Ex-Ausführung nicht verfügbar VEGAMET 841 • 4 … 20 mA... - Seite 19 5 An die Spannungsversorgung anschließen Danach werden die aktuellen Messwerte angezeigt und auf die Aus- gänge gegeben. Die Hintergrundbeleuchtung des Displays wechselt auf weiß. VEGAMET 841 • 4 … 20 mA...
-
Seite 20: Zugriffsschutz
Parameterschutz deaktiviert, es können alle Einstellungen vorgenommen werden. Gerätecode Zum Schutz der Parametrierung kann das Gerät vom Anwender mit Hilfe eines frei wählbaren Gerätecodes gesperrt werden. Die Einstel- lungen (Parameter) können danach nur noch ausgelesen, aber nicht VEGAMET 841 • 4 … 20 mA... -
Seite 21: Speicherung Der Codes In Myvega
Bluetooth-Zugangscode als auch der Gerätecode zusätzlich in sei- nem Konto unter "PINs und Codes" gespeichert. Der Einsatz weiterer Bedientools wird dadurch sehr vereinfacht, da alle Bluetooth-Zu- gangs- und Gerätecodes bei Verbindung mit dem "myVEGA"-Konto automatisch synchronisiert werden. VEGAMET 841 • 4 … 20 mA... -
Seite 22: Mit Der Integrierten Anzeige- Und Bedieneinheit In Betrieb Nehmen
Bedieneinheit in Betrieb nehmen Bediensystem Funktion Die integrierte Anzeige- und Bedieneinheit dient zur Messwertan- zeige, Bedienung und Diagnose des VEGAMET 841. Anzeige und Bedienung erfolgen über vier Tasten und eine grafikfähige Anzeige mit Hintergrundbeleuchtung. Bestimmte Einstellmöglichkeiten sind mit der integrierten Anzeige- und Bedieneinheit nicht oder nur eingeschränkt möglich, beispiels- weise die Einstellungen für die Durchflussmessung oder Pumpen-... -
Seite 23: Tastenfunktionen
Anzeige der zugewiesenen Pumpen verfügbar. Die Messwerte werden gemäß folgender Darstellung angezeigt: TAG-No. 1 47.8 Abb. 9: Beispiel Messwertanzeige (Messwert mit Bargraph) Messstellenname Messwert Einheit Statusmeldung nach NAMUR NE 107 Statusleiste bei Pumpensteuerung Bargraph Messwert Aktive Messwertanzeige VEGAMET 841 • 4 … 20 mA... -
Seite 24: Menüübersicht
Anzahl angezeigter Messwertanzeigen zeigen Messwertanzeige Einstellungen für die Messwertanzeigen, automati- scher Wechsel der Messwertanzeige Optionen Anzeigeoptionen, z. B. Helligkeit, Kontrast, Be- leuchtung Sprache des Menüs Spracheinstellungen Erweiterte Funktionen Beschreibung Basiseinstellungen Störmelderelais Störmelderelais aktivieren/deaktivieren VEGAMET 841 • 4 … 20 mA... -
Seite 25: Inbetriebnahmeschritte
VEGA Tools-App können zusätzliche Einstellungen vorgenommen werden, welche mit der integrierten Anzeige- und Bedieneinheit nicht oder nur eingeschränkt möglich sind. Die Kommunikation erfolgt hierbei über die eingebaute Bluetooth-Schnittstelle. Anwendungen Ab Werk ist das Gerät für universelle Anwendungen konfiguriert. Folgende Anwendungen können über die VEGA Tools-App oder den DTM umgestellt und konfiguriert werden: • Universell • Füllstand Lagertank •... - Seite 26 Linearisierung oder Skalierung verwendet werden. Die Abgleicheinheit ist bei Verwendung der Anzeige- und Bedie- neinheit immer "mA". Beim Einsatz von PACTware/DTM oder der VEGA Tools-App sind weitere Einheiten auswählbar. Falls diese aktiviert wurden, werden sie ebenfalls im Display angezeigt. Min.-Abgleich (leerer Behälter) Wenn Sie den aktuell gemessenen Füllstand als 0 %-Wert verwenden...
- Seite 27 Die Kennlinie des Stromausganges kann auf 0 … 20 mA, 4 … 20 mA oder invertiert gesetzt werden. Zusätzlich kann das Verhalten im Stör- fall den Erfordernissen angepasst werden. Die Bezugsgröße, auf der Sie sich darauf beziehen, kann ebenfalls gewählt werden. VEGAMET 841 • 4 … 20 mA...
-
Seite 28: Erweiterte Funktionen
Russisch • Chinesisch • Japanisch • Türkisch 7.4.3 Erweiterte Funktionen Störmelderelais Das Relais 3 kann wahlweise als zusätzliches Arbeitsrelais oder als Störmelderelais konfiguriert werden. In diesem Menüpunkt kann das Störmelderelais aktiviert oder deaktiviert werden. Soll das Relais 3 als Arbeitsrelais konfiguriert werden, muss nach der Deaktivierung als VEGAMET 841 • 4 … 20 mA... - Seite 29 Notfall-Gerätecode auf dem mitgelieferten Informationsblatt "Access protection" Vorsicht: Bei geschützter Parametrierung ist die Bedienung über die VEGA Tools-App sowie PACTware/DTM und andere Systeme eben- falls gesperrt. Weitere Details finden Sie in Kapitel "Zugriffsschutz". Reset Bei einem Reset auf Basiseinstellung werden bis auf die Display- sprache und den Bluetooth-Zugangscode alle Einstellungen auf Werkseinstellung zurückgesetzt.
- Seite 30 Nach ca. 60 Minuten wird die Simula- tion automatisch beendet. Geräte-TAG Mit dem Geräte-TAG kann via DTM/VEGA Tools-App dem VEGAMET 841 eine individuelle und eindeutige Bezeichnung gegeben werden. Beim Einsatz mehrerer Geräte und der damit verbundenen Doku- mentation von größeren Anlagen sollte von dieser Funktion Gebrauch...
-
Seite 31: Mit Smartphone/Tablet In Betrieb Nehmen (Bluetooth)
• Betriebssystem: Android 5.1 oder neuer • Bluetooth 4.0 LE oder neuer Laden Sie die VEGA Tools-App aus dem "Apple App Store", dem "Google Play Store" bzw. dem "Baidu Store" auf Ihr Smartphone oder Tablet. Verbindung herstellen Starten Sie die VEGA Tools-App und wählen Sie die Funktion "Inbe- Verbindung aufbauen triebnahme". -
Seite 32: Parametrierung
Abb. 11: Beispiel einer App-Ansicht - Inbetriebnahme Abgleich Geben Sie die gewünschten Parameter ein und bestätigen Sie über die Tastatur oder das Editierfeld. Die Eingaben sind damit im Gerät aktiv. Um die Verbindung zu beenden, schließen Sie die App. VEGAMET 841 • 4 … 20 mA... -
Seite 33: Mit Pc/Notebook In Betrieb Nehmen (Bluetooth)
Verbindung herstellen Verbindung aufbauen Wählen Sie im Projektbaum das gewünschte Gerät für die Online- Parametrierung aus. Authentifizieren Beim ersten Verbindungsaufbau müssen sich Bedientool und Steuergerät gegenseitig authentifizieren. Nach der ersten korrekten Authentifizierung erfolgt jede weitere Verbindung ohne erneute Au- thentifizierungsabfrage. Geben Sie dann im nächsten Menüfenster zur Authentifizierung den Bluetooth-Zugangscode eingeben 6-stelligen Bluetooth-Zugangscode ein: VEGAMET 841 • 4 … 20 mA... -
Seite 34: Parametrierung
(DTM) nach dem FDT-Standard erforderlich. Die jeweils aktuelle PACTware-Version sowie alle verfügbaren DTMs sind in einer DTM Collection zusammengefasst. Weiterhin können die DTMs in andere Rahmenapplikationen nach FDT-Standard eingebunden werden. Abb. 12: Beispiel einer DTM-Ansicht - Abgleich VEGAMET 841 • 4 … 20 mA... -
Seite 35: Anwendungen Und Funktionen
10 Anwendungen und Funktionen 10 Anwendungen und Funktionen Das Steuergerät beinhaltet bereits voreingestellte Anwendungen und Funktionen, die sehr einfach mittels einem Anwendungsassistent via PACTware/DTM oder der VEGA Tools-App eingestellt werden können. Folgende Anwendungen/Funktionen finden Sie hier beispielhaft beschrieben. • Füllstandmessung im Lagertank mit Überfüllsicherung/Trocken- laufschutz •... - Seite 36 Geben Sie die Abgleichwerte der Messstelle für 0 % und für 100 % ein. Skalierung Geben Sie die Messgröße und Einheit (z. B. Volumen und m³) und die entsprechenden Skalierungswerte für 100 % und 0 % ein (z. B. 100 m³, 0 m³). VEGAMET 841 • 4 … 20 mA...
- Seite 37 Verhalten bei Störung auf Schaltzustand AUS gestellt wer- den. Die Schaltpunkte werden folgendermaßen eingestellt: • Relais 1: Ausschaltpunkt 90 %, Einschaltpunkt 85 % • Relais 2: Ausschaltpunkt 5 %, Einschaltpunkt 10 % VEGAMET 841 • 4 … 20 mA...
-
Seite 38: Pumpstation Mit Pumpensteuerungsfunktion
Abb. 14: Beispiel Pumpstation: Pumpensteuerung im Einlaufschacht VEGAMET 841 Radarsensor Pumpe 1 Pumpe 2 Displayanzeige Bei aktivierter Pumpensteuerung werden in der Statusleiste der Messwertanzeige zusätzlich die zugeordneten Relais und eventuelle Pumpenstörungen angezeigt. VEGAMET 841 • 4 … 20 mA... - Seite 39 In diesem Schritt kann eine Pumpenzwangsumschaltung aktiviert werden. Details zur Funktionsweise bietet Ihnen der Inbetriebnahme- assistent sowie die nachfolgenden Anwendungsbeispiele. Relaisschaltpunkte konfigurieren Geben Sie die Relaisschaltpunkte ein, bei welchen die Pumpen geschaltet werden sollen. VEGAMET 841 • 4 … 20 mA...
-
Seite 40: Anwendungsbeispiel Pumpensteuerung
Relais 2 oberer Schaltpunkt = 90,0 % • Relais 2 unterer Schaltpunkt = 10,0 % Die Funktionsweise der Pumpensteuerung 2 wird im nachfolgenden Diagramm näher veranschaulicht. Das zuvor beschriebene Beispiel dient hierbei als Grundlage. VEGAMET 841 • 4 … 20 mA... - Seite 41 Wenn das Niveau wieder steigt, kommt zunächst wieder die Schönwetterpumpe zum Einsatz. Es besteht auch die Möglichkeit, mehrere große Pumpen im Wech- selbetrieb zu verwenden. Der Algorithmus für den Wechsel wird durch die Pumpensteuerungsbetriebsart bestimmt. VEGAMET 841 • 4 … 20 mA...
- Seite 42 Zeit für die Zwangsumschaltung. Eine eingestellte Einschaltverzögerung wird hingegen berücksichtigt, d. h. die Zwangsumschaltung auf eine andere Pumpe erfolgt nach der eingestellten Zeit. Bevor die neu ausgewählte Pumpe einschal- VEGAMET 841 • 4 … 20 mA...
- Seite 43 Für Relais 1 … 3 wird die Betriebsart "Pumpensteuerung 4" mit der Option "Staffelbetrieb" eingestellt. Die Relaisschaltpunkte werden wie folgt konfiguriert: Wählen Sie im DTM-Navigationsbereich die Menüpunkte "Messstelle - Ausgänge - Relais". • Relais 1 oberer Schaltpunkt = 60,0 % VEGAMET 841 • 4 … 20 mA...
- Seite 44 Wenn das Niveau wieder steigt, kommt zunächst wieder die Schönwetterpumpe zum Einsatz. Es besteht auch die Möglichkeit, mehrere große Pumpen im Wech- selbetrieb zu verwenden. Der Algorithmus für den Wechsel wird durch die Pumpensteuerungsbetriebsart bestimmt. VEGAMET 841 • 4 … 20 mA...
- Seite 45 - Status - Relais“ ausgelesen werden. Wird hier eine erhebliche Differenz zwischen den Pumpen festgestellt, muss eine der Pumpen in der Leistung stark abgefallen sein. Diese Info kann zur Diagnose und zum Service herangezogen werden, um beispielweise zugesetz- te Filter oder verschlissene Lager zu erkennen. VEGAMET 841 • 4 … 20 mA...
-
Seite 46: Durchflussmessung Gerinne/Wehr
Hierdurch ist die Genauigkeit der Durchflussmessung höher als bei den vorgegebenen Kurven. • Rechteckgerinne (ISO 4359) • Trapezgerinne (ISO 4359) • U-förmiges Gerinne (ISO 4359) • Dreiecküberfall dünnwandig (ISO 1438) • Rechtecküberfall dünnwandig (ISO 1438) • Rechteckwehr breite Krone (ISO 3846) VEGAMET 841 • 4 … 20 mA... -
Seite 47: Beispiel Rechtecküberfall
• Q/h-Tabelle (Zuweisung von Höhe mit entsprechendem Durchfluss in einer Tabelle) Beispiel Rechtecküberfall 3 ... 4 h 90° 90° Abb. 20: Durchflussmessung mit Rechtecküberfall: h = max. Befüllung des max. Rechtecküberfalls Überfallblende (Seitenansicht) Oberwasser Unterwasser Überfallblende (Ansicht vom Unterwasser) VEGAMET 841 • 4 … 20 mA... - Seite 48 Der zur Anwendung passende Messbereich sollte direkt im Sensor eingestellt werden, um die max. Genauigkeit zu erzielen. Dieser Messbereich muss nun ein weiteres Mal im Assistenten zusammen mit dem Sensortyp und der Messeinheit hinterlegt werden. VEGAMET 841 • 4 … 20 mA...
- Seite 49 über einen Digitaleingang (z. B. einen Taster) • zeitgesteuert (täglich zu einer beliebigen Uhrzeit) Messwertanzeige konfigurieren Im letzten Schritt können Sie konfigurieren, welche und wie viele Messwerte auf dem Display angezeigt werden sollen. Zusätzlich kann die Basis des Anzeigewertes, das Anzeigeformat und der optionale Bargraph definiert werden. VEGAMET 841 • 4 … 20 mA...
-
Seite 50: Diagnose Und Service
24 Stunden Service- Sollten diese Maßnahmen dennoch zu keinem Ergebnis führen, Hotline rufen Sie in dringenden Fällen die VEGA Service-Hotline an unter Tel. +49 1805 858550. Die Hotline steht Ihnen auch außerhalb der üblichen Geschäftszeiten an 7 Tagen in der Woche rund um die Uhr zur Verfügung. -
Seite 51: Diagnose, Fehlermeldungen
Fehler F035 ROM: CRC- Gerät aus- und einschalten Fehler Reset durchführen ROM: CRC- Gerät zur Reparatur einsenden Fehler F036 Kein lauffähiges Softwareupdate erneut durchführen Programm Gerät zur Reparatur einsenden Keine lauffähige Software Softwareupdate ist fehlgeschla- VEGAMET 841 • 4 … 20 mA... - Seite 52 Der Pumpen- Alle Relais, die der Pumpensteuerung steuerung sind zugewiesen sind, müssen auf die glei- Pumpensteue- mehrere Relais che Betriebsart eingestellt werden rung: Betriebsart zugeordnet, die fehlerhaft nicht auf die glei- che Betriebsart konfiguriert sind VEGAMET 841 • 4 … 20 mA...
-
Seite 53: Softwareupdate
Für jedes Gerät ein Formular ausdrucken und ausfüllen • Das Gerät reinigen und bruchsicher verpacken • Das ausgefüllte Formular und eventuell ein Sicherheitsdatenblatt außen auf der Verpackung anbringen • Adresse für Rücksendung bei der für Sie zuständigen Vertretung erfragen. Sie finden diese auf unserer Homepage. VEGAMET 841 • 4 … 20 mA... -
Seite 54: Ausbauen
Beachten Sie die Kapitel "Montieren" und "An die Spannungsver- sorgung anschließen" und führen Sie die dort angegebenen Schritte sinngemäß umgekehrt durch. 12.2 Entsorgen Das Gerät besteht aus wiederverwertbaren Werkstoffen. Führen Sie es deshalb zur Entsorgung einem darauf spezialisierten Recyclingbe- trieb zu. Beachten Sie dabei die national geltenden Vorschriften. VEGAMET 841 • 4 … 20 mA... -
Seite 55: Zertifikate Und Zulassungen
Ziel, den betrieblichen Umweltschutz kontinuierlich zu verbessern. Das Umweltmanagementsystem ist nach DIN EN ISO 14001 zertifiziert. Helfen Sie uns, diesen Anforde- rungen zu entsprechen und beachten Sie die Umwelthinweise in den Kapiteln "Verpackung, Transport und Lagerung", "Entsorgen" dieser Betriebsanleitung. VEGAMET 841 • 4 … 20 mA... -
Seite 56: Anhang
27 … 22 V bei 4 … 20 mA Strombegrenzung ca. 26 mA Detektion Leitungsunterbrechung ≤ 3,6 mA Detektion Leitungskurzschluss ≥ 21 mA Abgleichbereich 4 … 20 mA-Sensor Ʋ Leerabgleich 2,4 … 21,6 mA Ʋ Vollabgleich 2,4 … 21,6 mA VEGAMET 841 • 4 … 20 mA... - Seite 57 Bluetooth 5.0 (abwärtskompatibel zu Bluetooth 4.0 LE) Frequenz 2,402 … 2,480 GHz Max. Sendeleistung +2,2 dBm Max. Teilnehmerzahl Wenn induktive Lasten oder höhere Ströme geschaltet werden, wird die Goldplattierung auf der Relaiskon- taktfläche dauerhaft beschädigt. Der Kontakt ist danach nicht mehr zum Schalten von Kleinsignalstromkreisen geeignet. VEGAMET 841 • 4 … 20 mA...
- Seite 58 Stöße (mechanischer Schock) Klasse 6M4 nach IEC 60721-3-6 (10 g/11 ms, 30 g/6 ms, 50 g/2,3 ms) Elektrische Schutzmaßnahmen Schutzart IP66/IP67 nach IEC 60529, Type 4X nach UL 50 Abhängig von den örtlichen Gegebenheiten VEGAMET 841 • 4 … 20 mA...
-
Seite 59: Übersicht Anwendungen/Funktionalität
Füllstandmessung • • • • • Pegelmessung • • • • • Prozessdruckmessung • • • • • Regenüberlaufbecken • • • Dichte • • • OP: Operating Panel (integrierte Anzeige- und Bedieneinheit) VEGAMET 841 • 4 … 20 mA... - Seite 60 • • • • • Betriebsart - Pumpensteuerung - Staffelbetrieb • • • • • Betriebsart - Pumpensteuerung - Wechselbetrieb • • • • • Schönwetterpumpe • • • • • Pumpenüberwachung via Digitaleingang • • • VEGAMET 841 • 4 … 20 mA...
- Seite 61 • • • • Gerätespeicher intern/SD-Karte • • • • Schutz der Parametrierung • • • • • • Bluetooth-Zugangscode • • • • • • Bluetooth-Kommunikation aktivieren/deaktivieren • • • • • VEGAMET 841 • 4 … 20 mA...
-
Seite 62: Maße
14 Anhang 14.3 Maße 162 mm (6.38") Abb. 22: Maße VEGAMET 841 160 mm (6.30") 11 mm 82 mm (0.43") (3.23") Abb. 23: Maße Montageplatte VEGAMET 841 • 4 … 20 mA... - Seite 63 14 Anhang 142 mm (5.59") 82 mm ca. 141 mm (5.55") (3.23") 198 mm (7.80") Abb. 24: Maße Sonnenschutz 48...84 mm (1.89"...3.31") 20 mm 20 mm (0.79") (0.79") Abb. 25: Maße Klammern für Rohrmontage VEGAMET 841 • 4 … 20 mA...
-
Seite 64: Gewerbliche Schutzrechte
Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectuel- le. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com. - Seite 65 Geräte-TAG 30 – Aktiv 17 Gerinne 46 – Passiv 17 Seriennummer 8 HART-Kommunikation 22 Service-Hotline 50 HART-Widerstand 22 Simulation 30 Hauptmenü 25 Skalierung 27, 35 Sonnenschutz 14 Hysterese 38 Sprachumschaltung 28 Störmelderelais 28 VEGAMET 841 • 4 … 20 mA...
- Seite 66 – Störmeldung 30, 51 Störungsbeseitigung 50 Störungsursachen 50 Stromausgang 27 Tendenz 27 Trapezwehr 46 Trockenlaufschutz 27, 35 Typschild 8 Überfüllsicherung 27, 35 Unruhige Mediumoberfläche 26 VEGA Tools-App 22 Venturirinne 46 V-Notch 46 Werkseinstellung 29 Zugriffsschutz 29 VEGAMET 841 • 4 … 20 mA...
- Seite 67 Notizen VEGAMET 841 • 4 … 20 mA...
- Seite 68 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen vorbehalten © VEGA Grieshaber KG, Schiltach/Germany 2020 VEGA Grieshaber KG Telefon +49 7836 50-0 Am Hohenstein 113 Fax +49 7836 50-201 77761 Schiltach E-Mail: info.de@vega.com...
