7 Mit der integrierten Anzeige- und Bedieneinheit in Betrieb nehmen
Tastenfunktionen
Zeitfunktionen
Messwertanzeige
Statusanzeige/Hinter-
grundbeleuchtung
24
Taste Funktion
[OK] Einsprung in die Menüebene
Einsprung in angewählten Menüpunkt
Parameter editieren
Wert speichern
[>] Wechsel zwischen den einzelnen Messwertanzeigen
Navigation in den Menüpunkten
Editierposition wählen
[+] Parameterwerte ändern
[ESC] In übergeordnetes Menü zurückspringen
Eingabe abbrechen
Bei einmaligem Betätigen der [+]- und [->]-Tasten ändert sich der
editierte Wert bzw. der Cursor um eine Stelle. Bei Betätigen länger als
1 s erfolgt die Änderung fortlaufend.
Ca. 60 Minuten nach der letzten Tastenbetätigung wird ein automa-
tischer Rücksprung in die Messwertanzeige ausgelöst. Dabei gehen
die noch nicht mit [OK] bestätigten Werte verloren.
7.2 Messwert- und Menüpunktanzeige
Die Messwertanzeige stellt den digitalen Anzeigewert, den Messstel-
lennamen (Messstellen-TAG) und die Einheit dar. Zusätzlich kann ein
analoger Bargraph eingeblendet werden. Es sind bis zu drei Mess-
wertanzeigen mit jeweils max. drei unterschiedlichen Messwerten
konfigurierbar. Bei aktivierter Pumpensteuerung ist eine zusätzliche
Statusleiste mit Anzeige der zugewiesenen Pumpen verfügbar.
Die Messwerte werden gemäß folgender Darstellung angezeigt:
TAG-No. 1
1
2
3
4
5

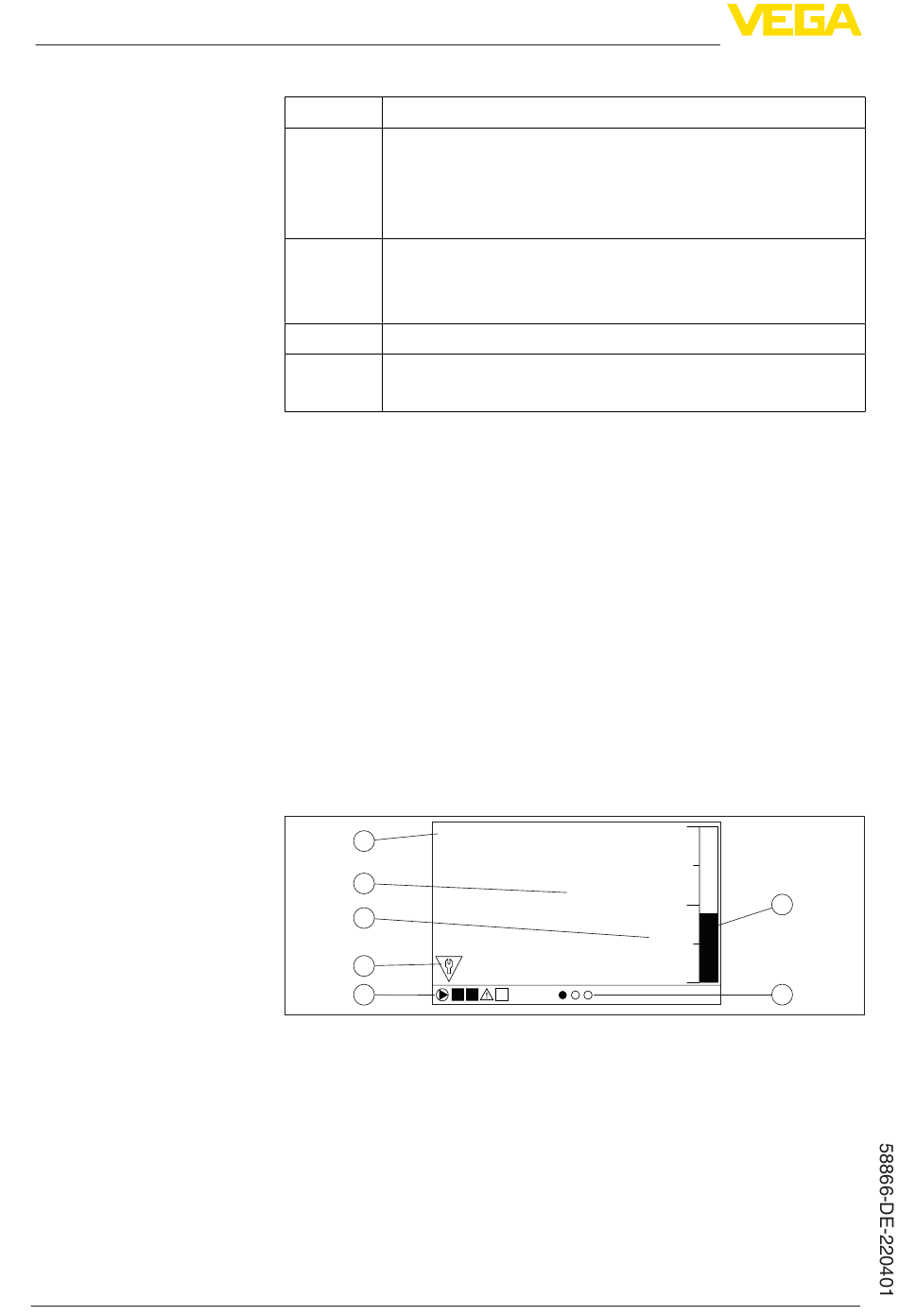

Abb. 11: Beispiel Messwertanzeige (Messwert mit Bargraph)
1 Messstellenname
2 Messwert
3 Einheit
4 Statusmeldung nach NAMUR NE 107
5 Statusleiste bei Pumpensteuerung
6 Bargraph Messwert
7 Aktive Messwertanzeige
Die Anzeige ist zur besseren Ablesbarkeit mit einer Hintergrundbe-
leuchtung ausgestattet. Sie dient gleichzeitig als Statusanzeige, die
47.8
1 2
VEGAMET 861 • 4 ... 20 mA/HART
6
%
7
