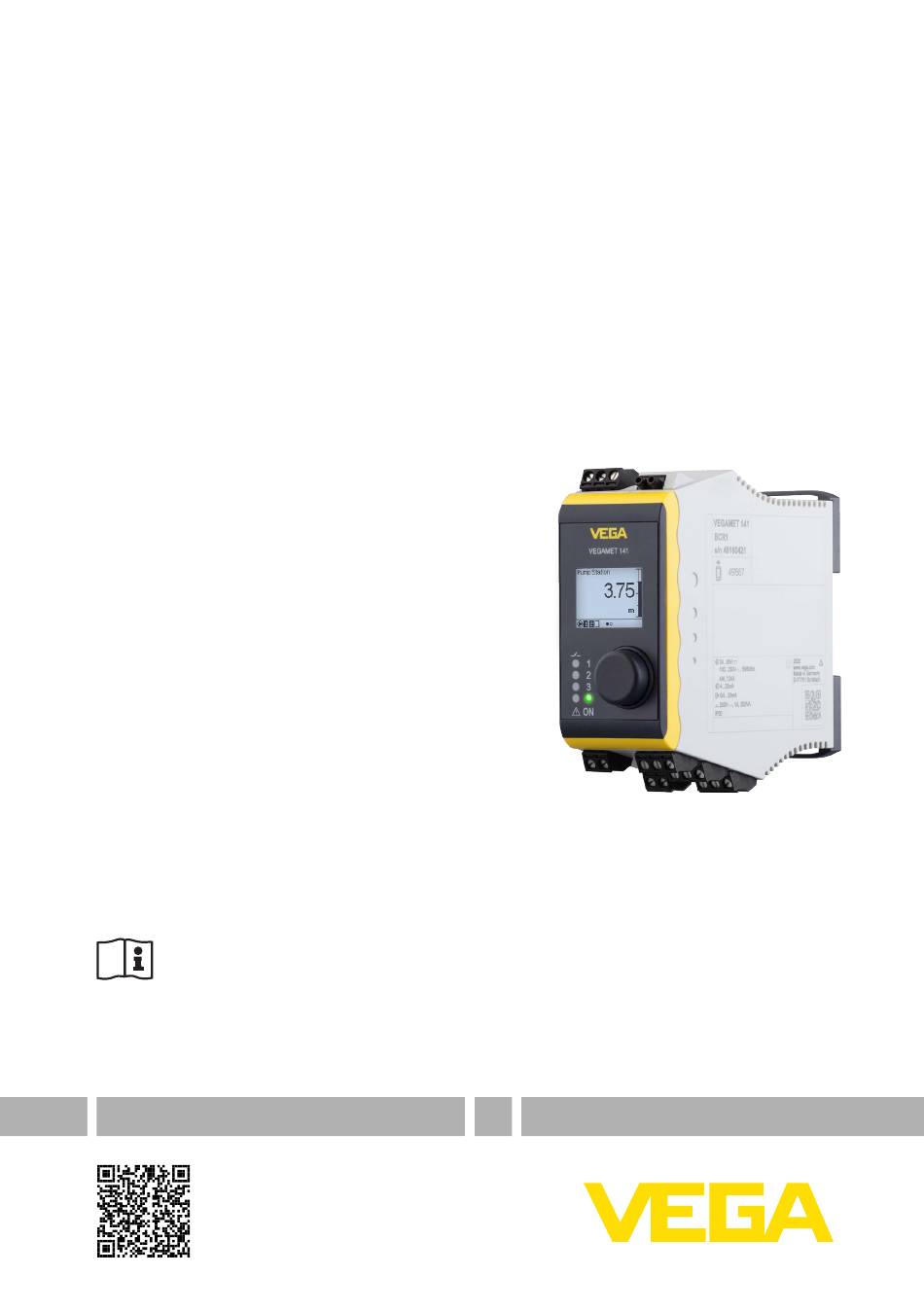

- Seite 1 Betriebsanleitung Kompaktes Steuergerät und Anzeigeinstrument für Füllstandsensoren VEGAMET 141 4 … 20 mA Document ID: 63728...
-
Seite 2: Inhaltsverzeichnis
Vorbereitungen ....................... 28 Verbindung herstellen ....................28 Parametrierung ....................... 29 10 Anwendungen und Funktionen .................... 30 10.1 Füllstandmessung im Lagertank mit Überfüllsicherung/Trockenlaufschutz ....30 10.2 Pumpstation mit Pumpensteuerungsfunktion ..............33 10.3 Durchflussmessung Gerinne/Wehr................. 41 VEGAMET 141 • 4 … 20 mA... - Seite 3 14.1 Technische Daten ......................51 14.2 Übersicht Anwendungen/Funktionalität ................54 14.3 Maße ..........................56 14.4 Gewerbliche Schutzrechte ..................... 57 14.5 Licensing information for open source software ............. 57 14.6 Warenzeichen ........................ 57 Redaktionsstand: 2022-11-03 VEGAMET 141 • 4 … 20 mA...
-
Seite 4: Zu Diesem Dokument
Verwendete Symbolik Document ID Dieses Symbol auf der Titelseite dieser Anleitung weist auf die Do- cument ID hin. Durch Eingabe der Document ID auf www.vega.com kommen Sie zum Dokumenten-Download. Information, Hinweis, Tipp: Dieses Symbol kennzeichnet hilfreiche Zusatzinformationen und Tipps für erfolgreiches Arbeiten. -
Seite 5: Zu Ihrer Sicherheit
Fachpersonal durchgeführt werden. Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Das VEGAMET 141 ist ein universelles Steuergerät zum Anschluss eines 4 … 20 mA-Sensors. Detaillierte Angaben zum Anwendungsbereich finden Sie in Kapitel "Produktbeschreibung". Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend den Angaben in der Betriebsanleitung sowie in den evtl. -
Seite 6: Sicherheitshinweise Für Ex-Bereiche
Sicherheitskennzeichen und -hinweise zu beachten. Sicherheitshinweise für Ex-Bereiche Bei Anwendungen in explosionsgeschützten Bereichen (Ex) dürfen nur Geräte mit entsprechender Ex-Zulassung eingesetzt werden. Beachten Sie dabei die Ex-spezifischen Sicherheitshinweise. Diese sind Bestandteil der Betriebsanleitung und liegen jedem Gerät mit Ex-Zulassung bei. VEGAMET 141 • 4 … 20 mA... -
Seite 7: Produktbeschreibung
In dieser Betriebsanleitung werden auch optionale Gerätemerkmale beschrieben. Der jeweilige Lieferumfang ergibt sich aus der Bestell- spezifikation. Geltungsbereich dieser Die vorliegende Betriebsanleitung gilt für folgende Geräteausführun- Betriebsanleitung gen: • Hardwareversion ab 1.0.0 • Softwareversion ab 1.10.0 VEGAMET 141 • 4 … 20 mA... - Seite 8 • Seriennummer des Gerätes • QR-Code für Gerätedokumentation • Zahlen-Code für Bluetooth-Zugang • Herstellerinformationen Dokumente und Software Gehen Sie auf "www.vega.com" und geben Sie im Suchfeld die Seri- ennummer Ihres Gerätes ein. Dort finden Sie folgendes zum Gerät: • Auftragsdaten • Dokumentation • Software Alternativ finden Sie alles über Ihr Smartphone: •...
-
Seite 9: Arbeitsweise
Bedieneinheit nicht oder nur eingeschränkt möglich, beispiels- weise die Einstellungen für die Durchflussmessung oder Pumpen- steuerung. Für diese Anwendungen wird der Einsatz von PACTware/ DTM oder der VEGA Tools-App empfohlen. Eine Übersicht der verfüg- baren Anwendungen und Funktionen sowie deren Bedienmöglichkei- ten finden Sie im Anhang. VEGAMET 141 • 4 … 20 mA... -
Seite 10: Verpackung, Transport Und Lagerung
Keinen aggressiven Medien aussetzen • Vor Sonneneinstrahlung schützen • Mechanische Erschütterungen vermeiden • Lager- und Transporttem- Lager- und Transporttemperatur siehe Kapitel "Anhang - Techni- peratur sche Daten - Umgebungsbedingungen" • Relative Luftfeuchte 20 … 85 % VEGAMET 141 • 4 … 20 mA... -
Seite 11: Montieren
35 x 7,5 nach DIN EN 50022/60715) konstruiert. Durch die Schutzart IP20 ist das Gerät zum Einbau in Schaltschränken vorgesehen. Es muss senkrecht montiert werden. Das VEGAMET 141 in Ex-Ausführung ist ein zugehöriges eigensiche- res Betriebsmittel und darf nicht in explosionsgefährdeten Bereichen installiert werden. -
Seite 12: An Die Spannungsversorgung Anschließen
In der passiven Betriebsart erfolgt keine Speisung der Sensorik, hierbei wird ausschließlich der Messwert übertragen. Dieser Eingang ist für den Anschluss von Messumformern mit eige- ner, separater Spannungsversorgung vorgesehen (Sensoren in Vierleiterausführung). Außerdem kann das VEGAMET 141 wie ein gewöhnliches Strommessgerät in einen vorhandenen Stromkreis eingeschleift werden. Bei einer Umgebungstemperatur ≥ 50 °C (122 °F) sollte das Anschlusskabel für eine mindestens 20 °C (36 °F) höhere Umgebungstemperatur ausgelegt... -
Seite 13: Anschließen
5 An die Spannungsversorgung anschließen Hinweis: Bei einem VEGAMET 141 in Ex-Ausführung ist der passive Eingang nicht vorhanden. Anschließen Anschlusstechnik Der Anschluss der Spannungsversorgung und der Ein- bzw. Ausgän- ge erfolgt über abziehbare Schraubklemmen. Informationen zum max. Aderquerschnitt finden Sie in den technischen Daten. Anschließen Schließen Sie das Gerät an, wie im folgenden Anschlussplan be- schrieben. -
Seite 14: Einschaltphase
Ausgangssignale werden auf Störung gesetzt, Hintergrundbe- leuchtung des Displays leuchtet rot Danach werden die aktuellen Messwerte angezeigt und auf die Aus- gänge gegeben. Die Hintergrundbeleuchtung des Displays wechselt auf weiß. Passiver Eingang bei Ex-Ausführung nicht verfügbar VEGAMET 141 • 4 … 20 mA... -
Seite 15: Zugriffsschutz
Parameterschutz deaktiviert, es können alle Einstellungen vorgenommen werden. Gerätecode Zum Schutz der Parametrierung kann das Gerät vom Anwender mit Hilfe eines frei wählbaren Gerätecodes gesperrt werden. Die Einstel- lungen (Parameter) können danach nur noch ausgelesen, aber nicht VEGAMET 141 • 4 … 20 mA... -
Seite 16: Speicherung Der Codes In Myvega
Bluetooth-Zugangscode als auch der Gerätecode zusätzlich in sei- nem Konto unter "PINs und Codes" gespeichert. Der Einsatz weiterer Bedientools wird dadurch sehr vereinfacht, da alle Bluetooth-Zu- gangs- und Gerätecodes bei Verbindung mit dem "myVEGA"-Konto automatisch synchronisiert werden. VEGAMET 141 • 4 … 20 mA... -
Seite 17: Mit Der Integrierten Anzeige- Und Bedieneinheit In Betrieb Nehmen
Bedieneinheit in Betrieb nehmen Bediensystem Funktion Die integrierte Anzeige- und Bedieneinheit dient zur Messwertan- zeige, Bedienung und Diagnose des VEGAMET 141. Anzeige und Bedienung erfolgen über den zentralen Dreh-/Druckknopf und eine grafikfähige Anzeige mit Hintergrundbeleuchtung. Bestimmte Einstellmöglichkeiten sind mit der integrierten Anzeige- und Bedieneinheit nicht oder nur eingeschränkt möglich, beispiels- weise die Einstellungen für die Durchflussmessung oder Pumpen-... -
Seite 18: Messwert- Und Menüpunktanzeige
Bargraph Messwert Anzeige aktive Messwertanzeige Statusanzeige/Hinter- Die Anzeige ist zur besseren Ablesbarkeit mit einer Hintergrundbe- grundbeleuchtung leuchtung ausgestattet. Sie dient gleichzeitig als Statusanzeige, die auch aus großer Entfernung sichtbar ist. Die Farbe der Hintergrund- VEGAMET 141 • 4 … 20 mA... -
Seite 19: Menüübersicht
Dämpfung Zeiteinstellung für Dämpfung Linearisierung Linearisierungseinstellungen Abgleich Abgleicheinstellungen Skalierung Skalierungseinstellungen Ausgänge Einstellungen von Relais-/Stromausgängen Anzeige Beschreibung Basiseinstellungen Anzahl Messwertan- Anzahl angezeigter Messwertanzeigen zeigen Messwertanzeige Einstellungen für die Messwertanzeigen, automati- scher Wechsel der Messwertanzeige VEGAMET 141 • 4 … 20 mA... -
Seite 20: Inbetriebnahmeschritte
VEGA Tools-App können zusätzliche Einstellungen vorgenommen werden, welche mit der integrierten Anzeige- und Bedieneinheit nicht oder nur eingeschränkt möglich sind. Die Kommunikation erfolgt hierbei über die eingebaute Bluetooth-Schnittstelle. Anwendungen Ab Werk ist das Gerät für universelle Anwendungen konfiguriert. Folgende Anwendungen können über die VEGA Tools-App oder den DTM umgestellt und konfiguriert werden: • Universell • Füllstand Lagertank •... - Seite 21 Linearisierung oder Skalierung verwendet werden. Die Abgleicheinheit ist bei Verwendung der Anzeige- und Bedie- neinheit immer "mA". Beim Einsatz von PACTware/DTM oder der VEGA Tools-App sind weitere Einheiten auswählbar. Falls diese aktiviert wurden, werden sie ebenfalls im Display angezeigt. Min.-Abgleich (leerer Behälter) Wenn Sie den aktuell gemessenen Füllstand als 0 %-Wert verwenden...
- Seite 22 Relais unverändert bleibt oder das Relais ausgeschaltet wird. Ausgänge - Stromaus- Der Stromausgang dient zur Übergabe des Messwertes an ein über- gang geordnetes System, z. B. an eine SPS, an ein Prozessleitsystem oder VEGAMET 141 • 4 … 20 mA...
- Seite 23 Im Menüpunkt "Anzeige - Menüsprache" kann die gewünschte Spra- Menüsprache che eingestellt werden. Folgende Sprachen stehen zur Verfügung: • Deutsch • Englisch • Französisch • Spanisch • Portugiesisch • Italienisch • Niederländisch • Russisch VEGAMET 141 • 4 … 20 mA...
-
Seite 24: Erweiterte Funktionen
Zugang nur noch über den Notfall-Gerätecode erfolgen. Sie finden den Notfall-Gerätecode auf dem mitgelieferten Informationsblatt "Access protection" Vorsicht: Bei geschützter Parametrierung ist die Bedienung über die VEGA Tools-App sowie PACTware/DTM und andere Systeme eben- falls gesperrt. VEGAMET 141 • 4 … 20 mA... - Seite 25 Nach ca. 60 Minuten wird die Simula- tion automatisch beendet. Geräte-TAG Mit dem Geräte-TAG kann via DTM/VEGA Tools-App dem VEGAMET 141 eine individuelle und eindeutige Bezeichnung gegeben werden. Beim Einsatz mehrerer Geräte und der damit verbundenen Doku- mentation von größeren Anlagen sollte von dieser Funktion Gebrauch...
-
Seite 26: Mit Smartphone/Tablet In Betrieb Nehmen (Bluetooth)
• Betriebssystem: Android 5.1 oder neuer • Bluetooth 4.0 LE oder neuer Laden Sie die VEGA Tools-App aus dem "Apple App Store", dem "Google Play Store" bzw. dem "Baidu Store" auf Ihr Smartphone oder Tablet. Verbindung herstellen Starten Sie die VEGA Tools-App und wählen Sie die Funktion "Inbe- Verbindung aufbauen triebnahme". -
Seite 27: Parametrierung
Abb. 8: Beispiel einer App-Ansicht - Inbetriebnahme Abgleich Geben Sie die gewünschten Parameter ein und bestätigen Sie über die Tastatur oder das Editierfeld. Die Eingaben sind damit im Gerät aktiv. Um die Verbindung zu beenden, schließen Sie die App. VEGAMET 141 • 4 … 20 mA... -
Seite 28: Mit Pc/Notebook In Betrieb Nehmen (Bluetooth)
Verbindung herstellen Verbindung aufbauen Wählen Sie im Projektbaum das gewünschte Gerät für die Online- Parametrierung aus. Authentifizieren Beim ersten Verbindungsaufbau müssen sich Bedientool und Steuergerät gegenseitig authentifizieren. Nach der ersten korrekten Authentifizierung erfolgt jede weitere Verbindung ohne erneute Au- thentifizierungsabfrage. Bluetooth-Zugangscode Geben Sie dann im nächsten Menüfenster zur Authentifizierung den eingeben 6-stelligen Bluetooth-Zugangscode ein: VEGAMET 141 • 4 … 20 mA... -
Seite 29: Parametrierung
(DTM) nach dem FDT-Standard erforderlich. Die jeweils aktuelle PACTware-Version sowie alle verfügbaren DTMs sind in einer DTM Collection zusammengefasst. Weiterhin können die DTMs in andere Rahmenapplikationen nach FDT-Standard eingebunden werden. Abb. 9: Beispiel einer DTM-Ansicht - Abgleich VEGAMET 141 • 4 … 20 mA... -
Seite 30: Anwendungen Und Funktionen
10 Anwendungen und Funktionen 10 Anwendungen und Funktionen Das Steuergerät beinhaltet bereits voreingestellte Anwendungen und Funktionen, die sehr einfach mittels einem Anwendungsassistent via PACTware/DTM oder der VEGA Tools-App eingestellt werden können. Folgende Anwendungen/Funktionen finden Sie hier beispielhaft beschrieben. • Füllstandmessung im Lagertank mit Überfüllsicherung/Trocken- laufschutz •... - Seite 31 Geben Sie die Abgleichwerte der Messstelle für 0 % und für 100 % ein. Skalierung Geben Sie die Messgröße und Einheit (z. B. Volumen und m³) und die entsprechenden Skalierungswerte für 100 % und 0 % ein (z. B. 100 m³, 0 m³). VEGAMET 141 • 4 … 20 mA...
- Seite 32 Verhalten bei Störung auf Schaltzustand AUS gestellt wer- den. Die Schaltpunkte werden folgendermaßen eingestellt: • Relais 1: Ausschaltpunkt 90 %, Einschaltpunkt 85 % • Relais 2: Ausschaltpunkt 5 %, Einschaltpunkt 10 % VEGAMET 141 • 4 … 20 mA...
-
Seite 33: Pumpstation Mit Pumpensteuerungsfunktion
Abb. 11: Beispiel Pumpstation: Pumpensteuerung im Einlaufschacht VEGAMET 141 Radarsensor Pumpe 1 Pumpe 2 Displayanzeige Bei aktivierter Pumpensteuerung werden in der Statusleiste der Messwertanzeige zusätzlich die zugeordneten Relais und eventuelle Pumpenstörungen angezeigt. VEGAMET 141 • 4 … 20 mA... - Seite 34 In diesem Schritt kann eine Pumpenzwangsumschaltung aktiviert werden. Details zur Funktionsweise bietet Ihnen der Inbetriebnahme- assistent sowie die nachfolgenden Anwendungsbeispiele. Relaisschaltpunkte konfigurieren Geben Sie die Relaisschaltpunkte ein, bei welchen die Pumpen geschaltet werden sollen. VEGAMET 141 • 4 … 20 mA...
-
Seite 35: Anwendungsbeispiel Pumpensteuerung
Relais 2 oberer Schaltpunkt = 90,0 % • Relais 2 unterer Schaltpunkt = 10,0 % Die Funktionsweise der Pumpensteuerung 2 wird im nachfolgenden Diagramm näher veranschaulicht. Das zuvor beschriebene Beispiel dient hierbei als Grundlage. VEGAMET 141 • 4 … 20 mA... - Seite 36 Wenn das Niveau wieder steigt, kommt zunächst wieder die Schönwetterpumpe zum Einsatz. Es besteht auch die Möglichkeit, mehrere große Pumpen im Wech- selbetrieb zu verwenden. Der Algorithmus für den Wechsel wird durch die Pumpensteuerungsbetriebsart bestimmt. VEGAMET 141 • 4 … 20 mA...
- Seite 37 Zeit für die Zwangsumschaltung. Eine eingestellte Einschaltverzögerung wird hingegen berücksichtigt, d. h. die Zwangsumschaltung auf eine andere Pumpe erfolgt nach der eingestellten Zeit. Bevor die neu ausgewählte Pumpe einschal- VEGAMET 141 • 4 … 20 mA...
- Seite 38 Für Relais 1 … 3 wird die Betriebsart "Pumpensteuerung 4" mit der Option "Staffelbetrieb" eingestellt. Die Relaisschaltpunkte werden wie folgt konfiguriert: Wählen Sie im DTM-Navigationsbereich die Menüpunkte "Messstelle - Ausgänge - Relais". • Relais 1 oberer Schaltpunkt = 60,0 % VEGAMET 141 • 4 … 20 mA...
- Seite 39 Wenn das Niveau wieder steigt, kommt zunächst wieder die Schönwetterpumpe zum Einsatz. Es besteht auch die Möglichkeit, mehrere große Pumpen im Wech- selbetrieb zu verwenden. Der Algorithmus für den Wechsel wird durch die Pumpensteuerungsbetriebsart bestimmt. VEGAMET 141 • 4 … 20 mA...
- Seite 40 - Status - Relais“ ausgelesen werden. Wird hier eine erhebliche Differenz zwischen den Pumpen festgestellt, muss eine der Pumpen in der Leistung stark abgefallen sein. Diese Info kann zur Diagnose und zum Service herangezogen werden, um beispielweise zugesetz- te Filter oder verschlissene Lager zu erkennen. VEGAMET 141 • 4 … 20 mA...
-
Seite 41: Durchflussmessung Gerinne/Wehr
Hierdurch ist die Genauigkeit der Durchflussmessung höher als bei den vorgegebenen Kurven. • Rechteckgerinne (ISO 4359) • Trapezgerinne (ISO 4359) • U-förmiges Gerinne (ISO 4359) • Dreiecküberfall dünnwandig (ISO 1438) • Rechtecküberfall dünnwandig (ISO 1438) • Rechteckwehr breite Krone (ISO 3846) VEGAMET 141 • 4 … 20 mA... -
Seite 42: Beispiel Rechtecküberfall
• Q/h-Tabelle (Zuweisung von Höhe mit entsprechendem Durchfluss in einer Tabelle) Beispiel Rechtecküberfall 3 ... 4 h 90° 90° Abb. 17: Durchflussmessung mit Rechtecküberfall: h = max. Befüllung des max. Rechtecküberfalls Überfallblende (Seitenansicht) Oberwasser Unterwasser Überfallblende (Ansicht vom Unterwasser) VEGAMET 141 • 4 … 20 mA... - Seite 43 Der zur Anwendung passende Messbereich sollte direkt im Sensor eingestellt werden, um die max. Genauigkeit zu erzielen. Dieser Messbereich muss nun ein weiteres Mal im Assistenten zusammen mit dem Sensortyp und der Messeinheit hinterlegt werden. VEGAMET 141 • 4 … 20 mA...
- Seite 44 über das Anzeige- und Bedienmodul • über DTM/VEGA Tools-App • zeitgesteuert (täglich zu einer beliebigen Uhrzeit) Messwertanzeige konfigurieren Im letzten Schritt können Sie konfigurieren, welche und wie viele Messwerte auf dem Display angezeigt werden sollen. Zusätzlich kann die Basis des Anzeigewertes, das Anzeigeformat und der optionale Bargraph definiert werden. VEGAMET 141 • 4 … 20 mA...
-
Seite 45: Diagnose Und Service
24 Stunden Service- Sollten diese Maßnahmen dennoch zu keinem Ergebnis führen, Hotline rufen Sie in dringenden Fällen die VEGA Service-Hotline an unter Tel. +49 1805 858550. Die Hotline steht Ihnen auch außerhalb der üblichen Geschäftszeiten an 7 Tagen in der Woche rund um die Uhr zur Verfügung. -
Seite 46: Diagnose, Fehlermeldungen
Fehler F035 ROM: CRC- Gerät aus- und einschalten Fehler Reset durchführen ROM: CRC- Gerät zur Reparatur einsenden Fehler F036 Kein lauffähiges Softwareupdate erneut durchführen Programm Gerät zur Reparatur einsenden Keine lauffähige Software Softwareupdate ist fehlgeschla- VEGAMET 141 • 4 … 20 mA... - Seite 47 Der Pumpen- Alle Relais, die der Pumpensteuerung steuerung sind zugewiesen sind, müssen auf die glei- Pumpensteue- mehrere Relais che Betriebsart eingestellt werden rung: Betriebsart zugeordnet, die fehlerhaft nicht auf die glei- che Betriebsart konfiguriert sind VEGAMET 141 • 4 … 20 mA...
-
Seite 48: Softwareupdate
Für jedes Gerät ein Formular ausdrucken und ausfüllen • Das Gerät reinigen und bruchsicher verpacken • Das ausgefüllte Formular und eventuell ein Sicherheitsdatenblatt außen auf der Verpackung anbringen • Adresse für Rücksendung bei der für Sie zuständigen Vertretung erfragen. Sie finden diese auf unserer Homepage. VEGAMET 141 • 4 … 20 mA... -
Seite 49: Ausbauen
Sollten personenbezogene Daten auf dem zu entsorgenden Altgerät gespeichert sein, löschen Sie diese vor der Entsorgung. Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu ent- sorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. VEGAMET 141 • 4 … 20 mA... -
Seite 50: Zertifikate Und Zulassungen
Ziel, den betrieblichen Umweltschutz kontinuierlich zu verbessern. Das Umweltmanagementsystem ist nach DIN EN ISO 14001 zertifiziert. Helfen Sie uns, diesen Anforderungen zu entsprechen und beachten Sie die Umwelthinweise in den Kapiteln "Verpackung, Transport und Lagerung", "Entsorgen" dieser Betriebsanleitung. VEGAMET 141 • 4 … 20 mA... -
Seite 51: Anhang
Innenwiderstand Betriebsart passiv < 250 Ω Detektion Leitungsunterbrechung ≤ 3,6 mA Detektion Leitungskurzschluss ≥ 21 mA Abgleichbereich 4 … 20 mA-Sensor Ʋ Leerabgleich 2,4 … 21,6 mA Ʋ Vollabgleich 2,4 … 21,6 mA Temperaturfehler bezogen auf 20 mA 0,008 %/K VEGAMET 141 • 4 … 20 mA... - Seite 52 Max. Sendeleistung +2,2 dBm Max. Teilnehmerzahl Reichweite typ. 25 m (82 ft) Wenn induktive Lasten oder höhere Ströme geschaltet werden, wird die Goldplattierung auf der Relaiskon- taktfläche dauerhaft beschädigt. Der Kontakt ist danach nicht mehr zum Schalten von Kleinsignalstromkreisen geeignet. Abhängig von den örtlichen Gegebenheiten VEGAMET 141 • 4 … 20 mA...
- Seite 53 Schutz gegen gefährliche Körperströme Sichere Trennung nach IEC/EN 61140 durch verstärkte Isolierung gemäß IEC/EN 61010 Teil 1 bis zu 253 V AC/DC bei Überspannungskategorie II und erfüllter Gehäuseschutzart zwischen den Versorgungs-, Signal- und Relaisstromkreisen. VEGAMET 141 • 4 … 20 mA...
-
Seite 54: Übersicht Anwendungen/Funktionalität
• • • Automatischer Wechsel der Anzeige • • • • Anzeige mehrsprachig • • • • Sensoreingang 4 … 20 mA • • • • OP: Operating Panel (integrierte Anzeige- und Bedieneinheit) VEGAMET 141 • 4 … 20 mA... - Seite 55 • • Stromausgang - 0/4 … 20 mA, 20 … 4 mA • • • • Stromausgang - Durchflussmengenpuls • • • Stromausgang - Probenahmepuls • • • Diagnose - Status • • • • VEGAMET 141 • 4 … 20 mA...
-
Seite 56: Maße
Schutz der Parametrierung • • • • Bluetooth-Zugangscode • • • • Bluetooth-Kommunikation aktivieren/deaktivieren • • • 14.3 Maße 121 mm (4.76") 40 mm 113 mm (1.57") (4.45") Abb. 19: Maße VEGAMET 141 VEGAMET 141 • 4 … 20 mA... -
Seite 57: Gewerbliche Schutzrechte
Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectuel- le. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com. - Seite 58 Simulation 25 Skalierung 22, 30 Sprachumschaltung 23 HART-Kommunikation 17 Störmelderelais 24 HART-Widerstand 17 Störung 23 Hauptmenü 21 – Ausfallsignal 25, 46 Hutschiene 11 – Beseitigung 45 Hysterese 33 – Störmelderelais 22 Störungsbeseitigung 45 VEGAMET 141 • 4 … 20 mA...
- Seite 59 INDEX Störungsursachen 45 Stromausgang 22 Tendenz 22 Tragschiene 11 Trapezwehr 41 Trockenlaufschutz 22, 30 Typschild 8 Überfüllsicherung 22, 30 Unruhige Mediumoberfläche 21 VEGA Tools-App 17 Venturirinne 41 V-Notch 41 Werkseinstellung 25 Zugriffsschutz 24 VEGAMET 141 • 4 … 20 mA...
- Seite 60 Notizen VEGAMET 141 • 4 … 20 mA...
- Seite 61 Notizen VEGAMET 141 • 4 … 20 mA...
- Seite 62 Notizen VEGAMET 141 • 4 … 20 mA...
- Seite 63 Notizen VEGAMET 141 • 4 … 20 mA...
- Seite 64 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen vorbehalten © VEGA Grieshaber KG, Schiltach/Germany 2022 VEGA Grieshaber KG Am Hohenstein 113 Telefon +49 7836 50-0 77761 Schiltach E-Mail: info.de@vega.com...
