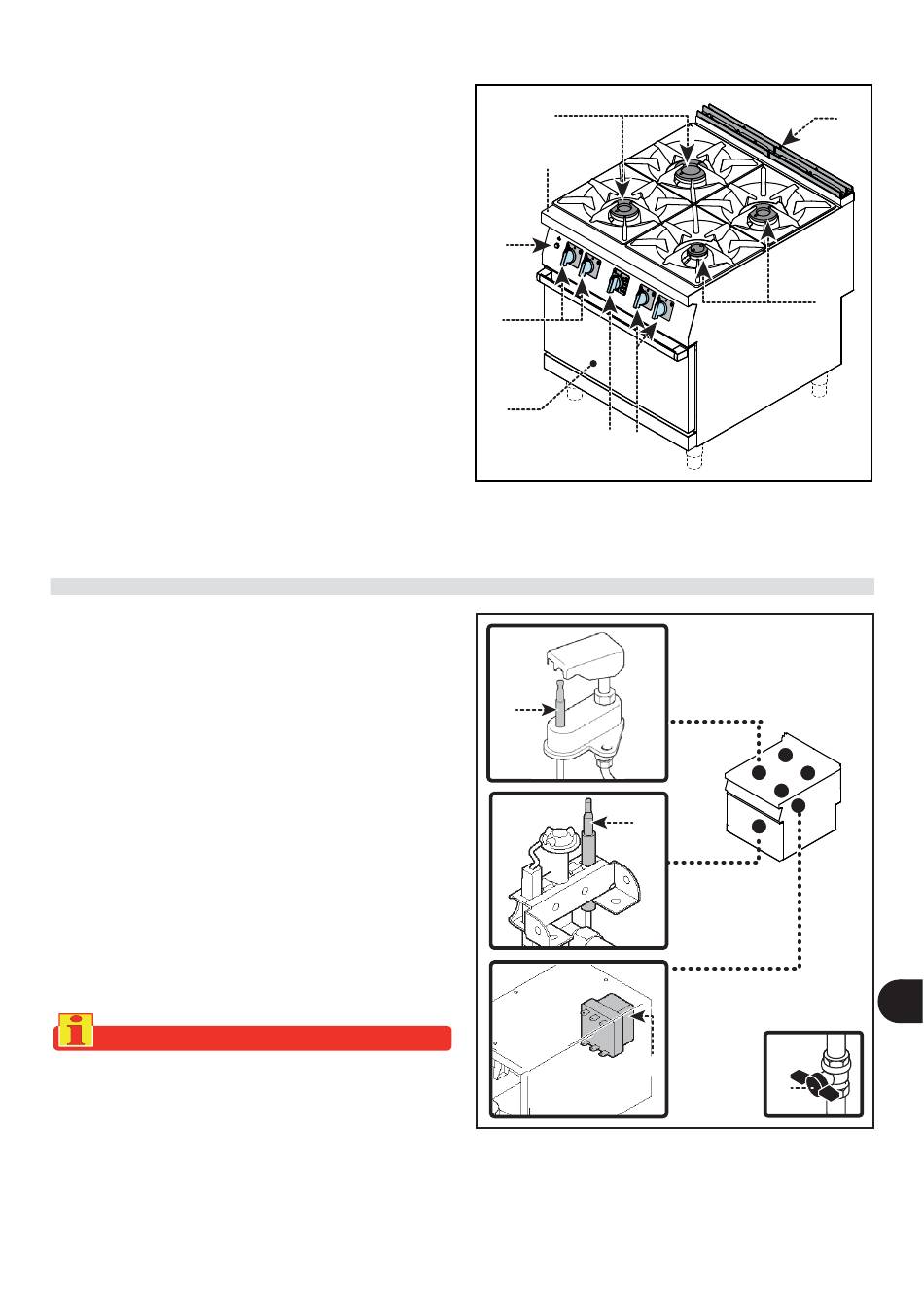

Órganos principales
Encimera: fabricada en acero inox.
A)
Quemadores de plano: realizados en fundi-
B)
ción esmaltada, pueden proporcionar poten-
cias variables en función de sus dimensiones.
Salida de humos: para evacuar los humos
C)
generados por el horno.
Botón de encendido: para encender el que-
D)
mador del horno
Mando de control horno: para regular la
E)
alimentación de gas del quemador del horno.
Mandos de control quemadores de plano:
F)
para regular la alimentación de gas de los
quemadores.
Horno termostático: realizado en acero, in-
G)
cluida puerta hermética con manija atérmica.
Aunque el equipo esté provisto de todos los
dispositivos de seguridad, en fase de instalación
y conexión estos deberán, si fuera necesario,
completarse con otros dispositivos, para respe-
tar las leyes vigentes en la materia.
La ilustración indica la posición de los disposi-
tivos.
Grifo alimentación gas: para abrir y cerrar el
A)
enlace de la línea de alimentación del gas.
Termopar de seguridad: interrumpe la
B)
alimentación del gas en caso de apagarse la
llama.
Termostato de seguridad: corta el sumini-
C)
stro de gas al quemador del horno en caso de
sobrecalentamiento del horno.
Importante
Controlar periódicamente que los equipos de
seguridad se encuentren en perfecto estado
y estén correctamente instalados.
3319970_ut_ES_rev.1
D
F

DISPOSITIVOS DE SEGURIDAD

- 5 -
B
A
G
E F
B
B
C
C
B
ES
A
ESPAŇOL
