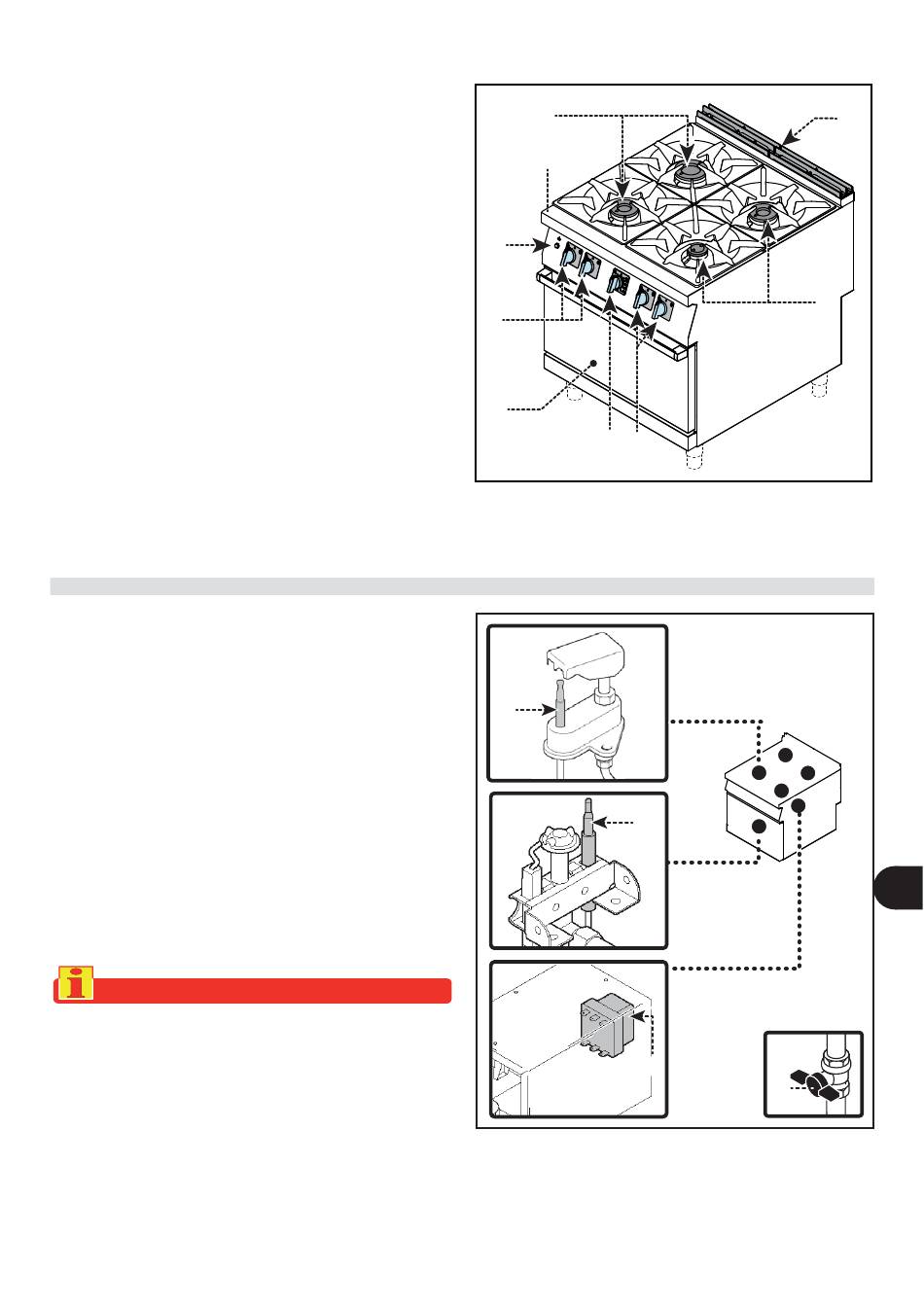

Hauptorgane
Kochmulde: aus Edelstahl.
A)
Kochstellenbrenner: aus emailliertem Gus-
B)
seisen, Heizleistung von Größe abhängig.
Wrasenöff nung: für den Austritt des
C)
Dampfes aus dem Backofen.
Taste Zündung: Zum Zünden des Backo-
D)
fenbrenners.
Backofen-Schalter: zum Einstellen der
E)
Heizleistung des Backofens.
Schalter der Kochstellenbrenner: zum
F)
Einstellen der Heizleistung der Kochstel-
lenbrenner.
Backofen mit Thermostat: aus Stahl, mit
G)
dichter Tür und Isoliergrif.
Auch wenn das Gerät mit allen Sicherheits-
vorrichtungen ausgestattet ist, müssen im
Rahmen der Aufstellung und des Anschlusses
je nach Rechtslage ggf. weitere Vorrichtungen
integriert werden.
Die Abbildung zeigt die Anordnung der Si-
cherheitsvorrichtungen.
Gashahn: um die Leitung für die Gaszufuhr zu
A)
öff nen oder abzusperren.
Sicherheitsthermoelement: es unterbricht
B)
die Gaszufuhr, wenn die Flamme ausgeht.
Sicherheitsthermostat: bricht die Gaszufuhr
C)
zum Brenner Ofen bei Ofen Überhitzung.
Wichitig
Stellen Sie jeden Tag durch Kontrollen si-
cher, dass die Sicherheitsvorrichtungen fa-
chgerecht installiert sind und einwandfrei
funktionieren.
