Montage Der Aufladeelektrode - Eltex R130A Betriebsanleitung

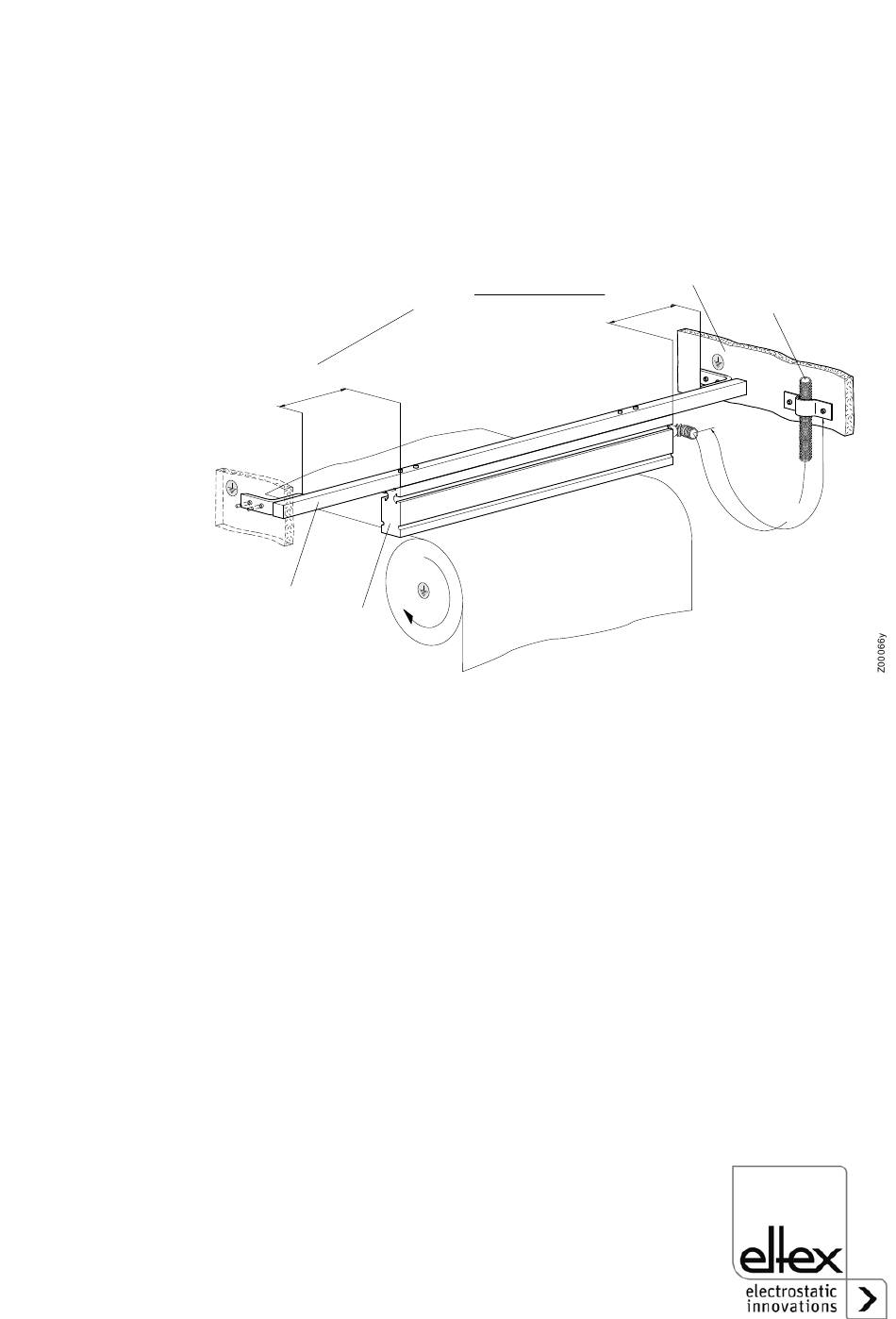

Abb. 4:
Montagebeispiel
mit GFK-Halter,
Aufladung gegen
Erde (Walze)
1 GFK-Stab
2 Auflade-
elektrode
3 Kriechstrecke
4 Maschinen-
wand
5 Hochspan-
nungskabel mit
Schutzschlauch
BA-de-3020-2101_R130A / R130A3L / R131A / EXR130A / EXR130A3L

3.4 Montage der Aufladeelektrode

Die Aufladeelektrode wird über flammhemmendes GFK-Montagematerial
(Stäbe und Isolatoren) an der Maschine befestigt. In den Abb. 4...Abb. 6
sind Montagebeispiele und Hinweise angegeben. Die Elektrode ist über
Schiebemuttern, die in eine der drei Montagenuten geschoben werden, an
den GFK-Halter geschraubt. Der GFK-Stab ist in der Regel über Metall-
winkel an der Maschine befestigt.
> 1 5 0
1
2
Die Elektrode ist mit einem GFK-Halter an der Maschinenwand befestigt.
Der GFK-Halter ist mit Schiebemuttern in der Nut der Elektrode ver-
schraubt. Zur Montage können alle drei Nuten wahlweise verwendet wer-
den.
Anwendung: Materialbahn stabilisieren, Luftspalt verkleinern, Wärmeübe-
rgang verbessern.
Zur Montage kann auch das von Eltex zu beziehende Montagematerial,
bestehend aus zwei Isolatoren mit Grundplatte aus GFK und vier Schiebe-
muttern mit Schrauben, verwendet werden. Die Kriechstrecke von
150 mm wird über die Isolatoren eingehalten.
Bestell-Nr. des Eltex Montagesatzes: BMO08613.
> 1 5 0
3
13
4
5
> 2 0 0
