ELTEX R130A Betriebsanleitung Seite 16

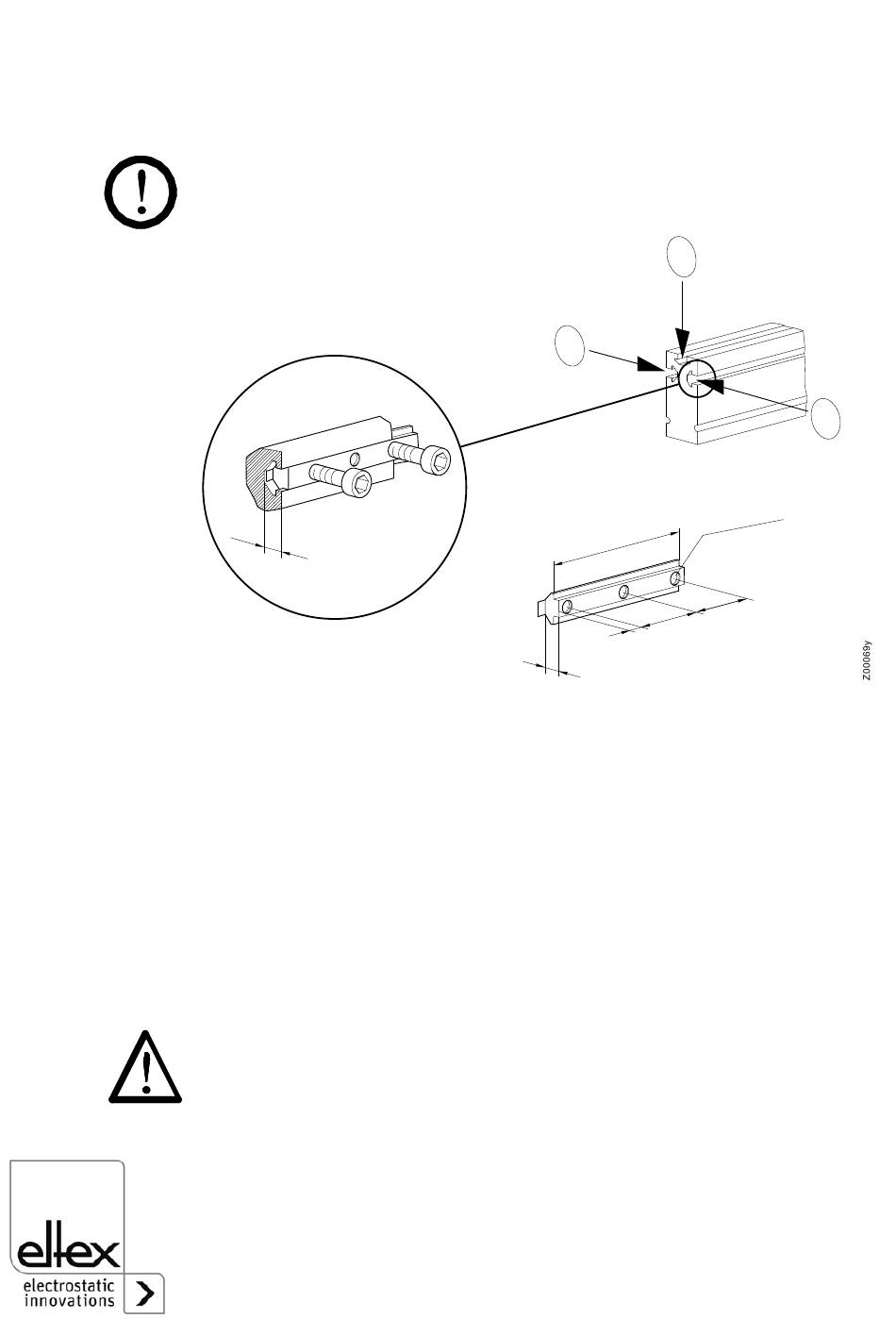

Abb. 7:
Montage-
einzelheiten
Das Montageprofil der Elektrode weist 3 Nuten auf. Alle drei Nuten kön-
nen wahlweise zur Montage verwendet werden. In die Nuten werden
Schiebemuttern geschoben, über welche die Elektrode verschraubt wird.
Achtung!
Schraubentiefe beachten!
B
7
A Elektrodenprofil mit 3 Nuten
B Profilausschnitt
Schraubentiefe max. 6,5 mm
Drehmoment:
• 4,0 Nm Metallschrauben und Schiebemutter
• 0,4 Nm Kunststoffschrauben und Schiebemutter
Schrauben gegen Lösen sichern (z.B. Loctite 243)
C Schiebemutter
bis 1 m Gesamtlänge = 2 Stück
bis 2 m Gesamtlänge = 3 Stück
bis 3 m Gesamtlänge = 4 Stück
bis 4 m Gesamtlänge = 5 Stück
Warnung!
Bei Anwendungen mit bewegten Elektroden (z.B. Filmziehleisten) müssen
die Hochspannungskabel so verlegt werden, dass im Anschlussbereich
des Generators keine Kabelbewegungen auftreten.
1
4 0
C
7
16
BA-de-3020-2101_R130A / R130A3L / R131A / EXR130A / EXR130A3L
2
A
x )
M 5 ( 3
1 5
1 5
5
3
