15 Inspektion und Wartung
15.3 Dichtungen auswechseln
HINWEIS
Dichtring!
Dichtring 4 bei jeder Demontage / Montage des Antriebs
●
auswechseln.
1. Antrieb A demontieren (siehe Kapitel „Antrieb demontie-
ren").
2. Tellerscheibe d auf 150 °C erwärmen.
HINWEIS
▶ Durch das Erwärmen löst sich das Schraubensiche-
rungsmittel.
3. Tellerscheibe d mit geeignetem Werkzeug abschrauben.
4. Sitzdichtung 14 entnehmen.
5. Alle Teile von Verschmutzungen reinigen (Teile dabei
nicht beschädigen).
6. Neue Sitzdichtung 14 in Ventilteller c einlegen.
7. Geeignetes Schraubensicherungsmittel auf Gewinde von
Ventilteller c auftragen.
8. Tellerscheibe d an Spindel b ansetzen (Spindel b mit ge-
eignetem Werkzeug, das die Spindeloberfläche nicht be-
schädigt, festhalten) und festziehen.
9. Neue Dichtscheibe 4 in Ventilkörper 1 einlegen.
10. Antrieb A montieren (siehe Kapitel „Antrieb montieren").
15.4 Antrieb montieren
Nicht korrekte Kombination von Antrieb
und Ventilkörper!
▶ Beschädigung von Antrieb und Ventil-
körper.
Bei Regelventilen mit reduziertem
●
Ventilsitz auf korrekte Kombination
von Antrieb und Ventilkörper achten.
Typenschild des Antriebs mit Ventil-
●
körperkennzeichnung vergleichen.
GEMÜ 532Z
VORSICHT
Ventilkörperkennzeichnung

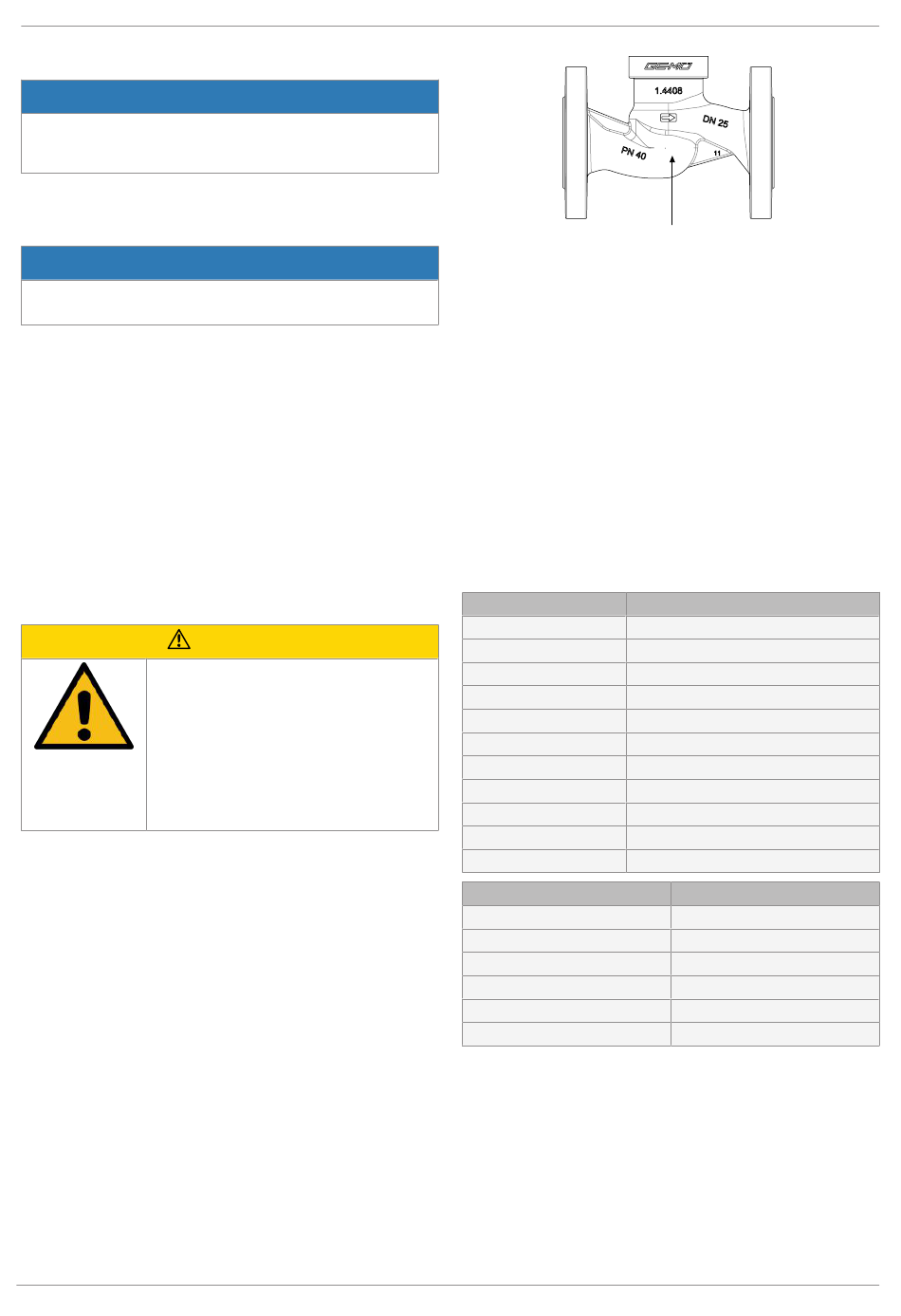

Abb. 5: Ventilkörperkennzeichnung
1. Antrieb A in Offen-Position bringen.
2. Antrieb 360° drehbar. Position der Steuermediuman-
schlüsse beliebig.
3. Gewinde der Überwurfmutter a mit geeignetem Schmier-
mittel fetten.
4. Antrieb A auf Ventilkörper 1 ca. 90° vor Endposition der
Steuermediumanschlüsse setzen und mit Überwurfmutter
a handfest anschrauben.
5. Überwurfmutter a mit Gabelschlüssel festschrauben
(Drehmomente siehe Tabelle). Dabei dreht sich der An-
trieb A ca. 90° im Uhrzeigersinn bis zur gewünschten Po-
sition.
6. Antrieb A in Geschlossen-Position bringen.
7. Komplett montiertes Ventil auf Funktion und Dichtheit
prüfen.
Typenschild Antrieb
RAxxx
RBxxx
RCxxx
RDxxx
RExxx
RFxxx
RGxxx
RHxxx
RJxxx
RKxxx
RMxxx
Nennweite
DN 15
DN 20
DN 25
DN 32
DN 40
DN 50
22 / 28
RXXX
Ventilkörperkennzeichnung
R002
R004
R006
R008
R010
R012
R015
R020
R025
R032
R040
Drehmomente [Nm]
90
100
120
120
150
200
