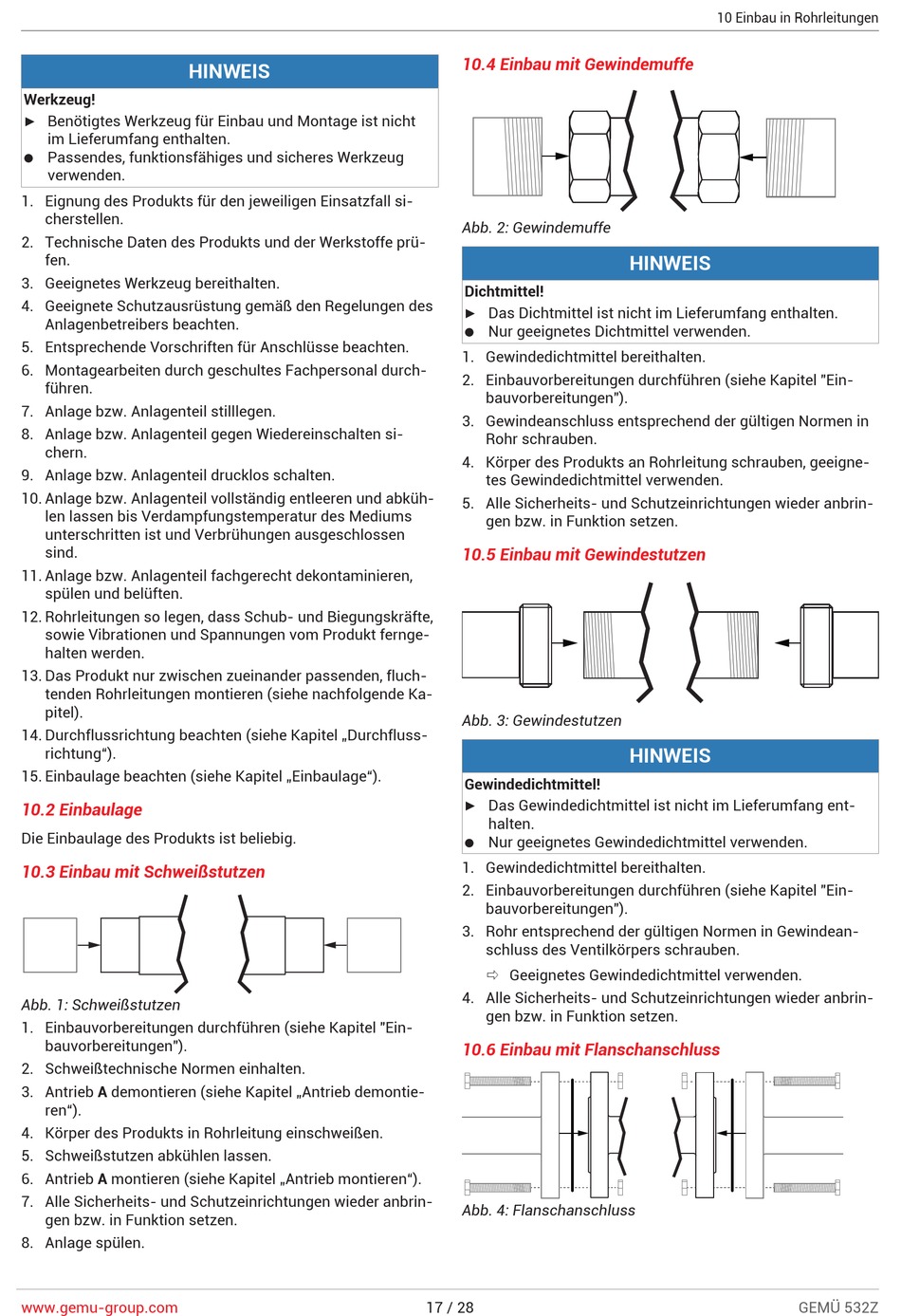

Einbaulage; Einbau Mit Schweißstutzen; Einbau Mit Gewindemuffe; Einbau Mit Gewindestutzen - Gemü 532Z Betriebsanleitung

Pneumatisch betätigtes sitzventil mit zweistufenantrieb
Inhaltsverzeichnis

Werbung

HINWEIS
Werkzeug!
▶ Benötigtes Werkzeug für Einbau und Montage ist nicht
im Lieferumfang enthalten.
Passendes, funktionsfähiges und sicheres Werkzeug
verwenden.
1. Eignung des Produkts für den jeweiligen Einsatzfall si-
cherstellen.
2. Technische Daten des Produkts und der Werkstoffe prü-
fen.
3. Geeignetes Werkzeug bereithalten.
4. Geeignete Schutzausrüstung gemäß den Regelungen des
Anlagenbetreibers beachten.
5. Entsprechende Vorschriften für Anschlüsse beachten.
6. Montagearbeiten durch geschultes Fachpersonal durch-
führen.
7. Anlage bzw. Anlagenteil stilllegen.
8. Anlage bzw. Anlagenteil gegen Wiedereinschalten si-
chern.
9. Anlage bzw. Anlagenteil drucklos schalten.
10. Anlage bzw. Anlagenteil vollständig entleeren und abküh-
len lassen bis Verdampfungstemperatur des Mediums
unterschritten ist und Verbrühungen ausgeschlossen
sind.
11. Anlage bzw. Anlagenteil fachgerecht dekontaminieren,
spülen und belüften.
12. Rohrleitungen so legen, dass Schub- und Biegungskräfte,
sowie Vibrationen und Spannungen vom Produkt fernge-
halten werden.
13. Das Produkt nur zwischen zueinander passenden, fluch-
tenden Rohrleitungen montieren (siehe nachfolgende Ka-
pitel).
14. Durchflussrichtung beachten (siehe Kapitel „Durchfluss-
richtung").
15. Einbaulage beachten (siehe Kapitel „Einbaulage").

10.2 Einbaulage

Die Einbaulage des Produkts ist beliebig.
10.3 Einbau mit Schweißstutzen
Abb. 1: Schweißstutzen
1. Einbauvorbereitungen durchführen (siehe Kapitel "Ein-
bauvorbereitungen").
2. Schweißtechnische Normen einhalten.
3. Antrieb A demontieren (siehe Kapitel „Antrieb demontie-
ren").
4. Körper des Produkts in Rohrleitung einschweißen.
5. Schweißstutzen abkühlen lassen.
6. Antrieb A montieren (siehe Kapitel „Antrieb montieren").
7. Alle Sicherheits- und Schutzeinrichtungen wieder anbrin-
gen bzw. in Funktion setzen.
8. Anlage spülen.
www.gemu-group.com

10.4 Einbau mit Gewindemuffe

Abb. 2: Gewindemuffe
Dichtmittel!
▶ Das Dichtmittel ist nicht im Lieferumfang enthalten.
Nur geeignetes Dichtmittel verwenden.
1. Gewindedichtmittel bereithalten.
2. Einbauvorbereitungen durchführen (siehe Kapitel "Ein-
bauvorbereitungen").
3. Gewindeanschluss entsprechend der gültigen Normen in
Rohr schrauben.
4. Körper des Produkts an Rohrleitung schrauben, geeigne-
tes Gewindedichtmittel verwenden.
5. Alle Sicherheits- und Schutzeinrichtungen wieder anbrin-
gen bzw. in Funktion setzen.

10.5 Einbau mit Gewindestutzen

Abb. 3: Gewindestutzen
Gewindedichtmittel!
▶ Das Gewindedichtmittel ist nicht im Lieferumfang ent-
halten.
Nur geeignetes Gewindedichtmittel verwenden.
1. Gewindedichtmittel bereithalten.
2. Einbauvorbereitungen durchführen (siehe Kapitel "Ein-
bauvorbereitungen").
3. Rohr entsprechend der gültigen Normen in Gewindean-
schluss des Ventilkörpers schrauben.
ð Geeignetes Gewindedichtmittel verwenden.
4. Alle Sicherheits- und Schutzeinrichtungen wieder anbrin-
gen bzw. in Funktion setzen.

10.6 Einbau mit Flanschanschluss

Abb. 4: Flanschanschluss
17 / 28
10 Einbau in Rohrleitungen
HINWEIS
HINWEIS
GEMÜ 532Z
