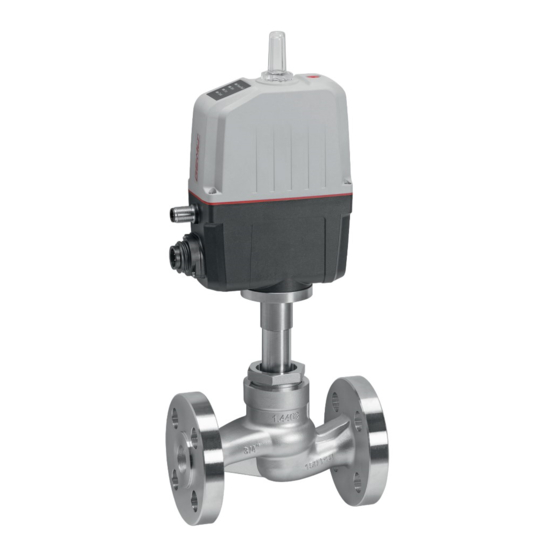

GEMÜ 533 eSyStep
AUF / ZU (Code AE)
Elektromotorisch betätigtes Geradsitzventil
Betriebsanleitung
DE
Weitere Informationen
Webcode: GW-533

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gemü 533 eSyStep

Inhaltszusammenfassung für Gemü 533 eSyStep

  • Seite 1 GEMÜ 533 eSyStep AUF / ZU (Code AE) Elektromotorisch betätigtes Geradsitzventil Betriebsanleitung Weitere Informationen Webcode: GW-533...
  • Seite 2 Alle Rechte wie Urheberrechte oder gewerbliche Schutzrechte werden ausdrücklich vorbehalten. Dokument zum künftigen Nachschlagen aufbewahren. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 03.03.2020 GEMÜ 533 2 / 56 www.gemu-group.com AUF / ZU (Code AE)

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Allgemeines .............. Hinweise ............. Verwendete Symbole ......... LED-Symbole ............Begriffsbestimmungen ........Warnhinweise ............. 2 Sicherheitshinweise ..........3 Produktbeschreibung ..........4 GEMÜ CONEXO ............5 Bestimmungsgemäße Verwendung ......6 Bestelldaten .............. 7 Technische Daten ............. 8 Abmessungen ............13 9 Herstellerangaben .............

  • Seite 4: Allgemeines

    1 Allgemeines 1 Allgemeines GEFAHR Unmittelbare Gefahr! 1.1 Hinweise ▶ Bei Nichtbeachtung drohen schwerste – Beschreibungen und Instruktionen beziehen sich auf Verletzungen oder Tod. Standardausführungen. Für Sonderausführungen, die in diesem Dokument nicht beschrieben sind, gelten die grundsätzlichen Angaben in diesem Dokument in WARNUNG Verbindung mit einer zusätzlichen Sonderdokumenta- tion.

  • Seite 5: Sicherheitshinweise

    3 Produktbeschreibung 2 Sicherheitshinweise 3 Produktbeschreibung Die Sicherheitshinweise in diesem Dokument beziehen sich 3.1 Aufbau nur auf ein einzelnes Produkt. In Kombination mit anderen Anlagenteilen können Gefahrenpotentiale entstehen, die durch eine Gefahrenanalyse betrachtet werden müssen. Für die Erstellung der Gefahrenanalyse, die Einhaltung daraus re- sultierender Schutzmaßnahmen sowie die Einhaltung regio- naler Sicherheitsbestimmungen, ist der Betreiber verantwort- lich.

  • Seite 6: Led-Anzeigen

    4 GEMÜ CONEXO 3.2 LED-Anzeigen 3.4 Funktion 3.2.1 Status-LEDs Das Produkt steuert oder regelt (je nach Ausführung) ein durchfließendes Medium indem es durch einen motorischen Stellantrieb geschlossen oder geöffnet werden kann. Das Produkt verfügt serienmäßig über eine mechanische Stellungsanzeige sowie eine elektrische Stellungs- und Sta- tusanzeige.

  • Seite 7: Bestelldaten

    6 Bestelldaten 6 Bestelldaten Die Bestelldaten stellen eine Übersicht der Standard-Konfigurationen dar. Vor Bestellung die Verfügbarkeit prüfen. Weitere Konfigurationen auf Anfrage. Bestellcodes 1 Typ Code 8 Fortsetzung von Regelmodul Code Gerad-Sitzventil, elektrisch betätigt, Auf/Zu Steuerung mit zusätzlichen eSyStep Endlagenrückmeldungen, konfiguriert für Notstrommodul (NO) 2 DN Code 9 Regelkegel...
  • Seite 8 6 Bestelldaten Bestellbeispiel Bestelloption Code Beschreibung 1 Typ Gerad-Sitzventil, elektrisch betätigt, eSyStep 2 DN DN 20 3 Gehäuseform Zweiwege-Durchgangskörper 4 Anschlussart Flansch EN 1092, PN 25, Form B, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1 5 Werkstoff Ventilkörper 1.4408, Feinguss 6 Sitzdichtung PTFE...

  • Seite 9: Technische Daten

    7 Technische Daten 7 Technische Daten 7.1 Medium Betriebsmedium: Aggressive, neutrale, gasförmige und flüssige Medien, die die physikalischen und chemischen Ei- genschaften des jeweiligen Gehäuse- und Dichtwerkstoffes nicht negativ beeinflussen. Max. zulässige Viskosität: 600 mm²/s weitere Ausführungen für tiefere/höhere Temperaturen und höhere Viskositäten auf Anfrage. 7.2 Temperatur Medientemperatur: -10 bis 180 °C...

  • Seite 10: Mechanische Daten

    7 Technische Daten Druck-Temperatur- Anschluss- Werkstoffe Zulässige Betriebsdrücke in bar bei Temperatur in °C Zuordnung: arten Code Code 16,0 16,0 14,5 13,4 25,0 25,0 22,7 21,0 40,0 40,0 36,3 33,7 19,0 16,0 14,8 13,6 16,0 16,0 15,5 14,7 17,2 16,0 14,8 13,9 1) Anschlussart...

  • Seite 11: Elektrische Daten

    7 Technische Daten Gewicht: Ventilkörper Gewicht Gewichte in kg Lebensdauer: Mindestens 500.000 Schaltzyklen bei Raumtemperatur und zulässiger Einschaltdauer. Mechanische Klasse 4M8 nach EN 60721-3-4:1998 Umweltbedingungen: Vibration: 5g nach IEC 60068-2-6 Test Fc Schocken: 25g nach IEC 60068-2-27 Test Ea 7.6 Elektrische Daten Versorgungsspannung 24 V DC ±...

  • Seite 12: Digitale Ausgangssignale

    7 Technische Daten Pegel logisch ”1”: > 15,3 V DC Pegel logisch ”0”: < 5,8 V DC Eingangsstrom: typ. < 0,5 mA 7.6.2 Digitale Ausgangssignale Ausgänge: Funktion über IO-Link wählbar (siehe Tabelle Funktionsübersicht Ein- und Ausgangssignale) Kontaktart: Push-Pull Schaltspannung: Spannungsversorgung Uv Schaltstrom: ≤...

  • Seite 13: Abmessungen

    8 Abmessungen 8 Abmessungen 8.1 Einbau- und Antriebsmaße SW 1 Antriebsausführung 32,0 59,4 81,0 133,5 197,7 316,8 152,3 32,5 70,0 82,0 150,0 202,0 366,8 234,8 32,0 59,4 81,0 133,5 197,7 324,3 159,8 32,5 70,0 82,0 150,0 202,0 374,3 242,3 32,0 59,4 81,0 133,5...

  • Seite 14: Körpermaße

    8 Abmessungen 8.2 Körpermaße 8.2.1 Flansch Anschluss Code 8 Anschlussarten Code 8 Werkstoffe Code ø D ø L ø K ø D ø L ø K 130,0 95,0 14,0 65,0 150,0 105,0 14,0 75,0 160,0 115,0 14,0 85,0 180,0 140,0 18,0 100,0 200,0...
  • Seite 15 8 Abmessungen 8.2.2 Flansch Anschluss Code 10, 11, 48 Anschlussarten Code Werkstoffe Code 37 ø D ø L ø k ø D ø L ø K ø D ø L ø K 130,0 95,0 14,0 65,0 130,0 95,0 14,0 65,0 108,0 95,0 15,0...
  • Seite 16 8 Abmessungen 8.2.3 Flansch Anschluss Code 39 Anschlussarten Code 39 Werkstoffe Code 37, 90 ø D ø L ø K 130,0 90,0 15,9 60,3 150,0 100,0 15,9 69,9 160,0 110,0 15,9 79,4 180,0 115,0 15,9 88,9 200,0 125,0 15,9 98,4 230,0 150,0 19,0...

  • Seite 17: Herstellerangaben

    10 Einbau in Rohrleitung 9 Herstellerangaben 10 Einbau in Rohrleitung 9.1 Lieferung 10.1 Einbauvorbereitungen WARNUNG ● Ware unverzüglich bei Erhalt auf Vollständigkeit und Un- versehrtheit überprüfen. Unter Druck stehende Armaturen! Das Produkt wird im Werk auf Funktion geprüft. Der Liefer- ▶...

  • Seite 18: Einbaulage

    10 Einbau in Rohrleitung HINWEIS HINWEIS Werkzeug! Verbindungselemente! ▶ Benötigtes Werkzeug für Einbau und Montage ist nicht ▶ Die Verbindungselemente sind nicht im Lieferumfang im Lieferumfang enthalten. enthalten. Passendes, funktionsfähiges und sicheres Werkzeug Nur Verbindungselemente aus zulässigen Werkstoffen ● ● verwenden.

  • Seite 19: Lage Der Steckverbinder

    11 Elektrischer Anschluss 11 Elektrischer Anschluss HINWEIS Passende Gegensteckdose / passender Gegenstecker ▶ Für X1 liegt die passende Steckverbindung bei. 11.1 Lage der Steckverbinder 11.2 Elektrischer Anschluss Anschluss X1 7-poliger Stecker Fa. Binder, Typ 693 Signalname Uv, 24 V DC Versorgungsspannung Digitaleingang 1 Digitaleingang 2 Digitalein- / ausgang...

  • Seite 20: Funktionsübersicht Ein- Und Ausgangssignale

    11 Elektrischer Anschluss 11.3 Funktionsübersicht Ein- und Ausgangssignale Funktion Werkseinstellungen Regelmodul AE Regelmodul A5 Regelmodul A6 Digitaleingang 1 Safe/On Initialisierung Digitaleingang 2 Safe/On Safe/On Safe/On Initialisierung Digitalein- / ausgang Error Error+Warnung Initialisierung Digitalausgang Error Error+Warnung HINWEIS ▶ Bei Konfiguration für Notstrommodul (Code A5 / A6) ändert sich die Ansteuerung des Ventils. Ventil wird 1-polig über Di- gitaleingang 1 angesteuert.

  • Seite 21: Spezifische Daten Io-Link (Pin 6)

    12 Spezifische Daten IO-Link (Pin 6) 12 Spezifische Daten IO-Link (Pin 6) Beim elektromotorischen Linearantrieb eSyStep sind über Pin 6 IO-Link Prozessdaten und Parameter einstellbar. Die Belegung der Steckverbinder und die Stromaufnahme des Antriebs sind nicht konform zur IO-Link Spezifikation. 12.1 Betrieb an IO-Link 12.1.1 Betrieb an SPS als 24 V Gerät Der elektromotorische Antrieb GEMÜ...
  • Seite 22 12 Spezifische Daten IO-Link (Pin 6) 12.1.3 Betrieb an SPS und zusätzliche Parametrierung über USB-Master ohne galvanische Trennung Grundlegendes Ist bei der Kommunikation über ein USB IO-Link Master keine galvanische Trennung für die USB-Schnittstelle verfügbar, kann nur mit einem Laptop gearbeitet werden. Am Laptop dürfen keine weiteren Peripherie-Geräte angeschlossen werden. Der Lap- top darf nur ohne Netzteil betrieben werden.

  • Seite 23: Betrieb An Io-Link-Master Direkt

    12 Spezifische Daten IO-Link (Pin 6) 12.1.4 Betrieb an IO-Link-Master direkt Grundlegendes Soll das Produkt an einem IO-Link Master betrieben werden, so muss sichergestellt sein, dass die GND-Pegel am Produkt und am IO-Link Master das gleiche Potential besitzen, dass es nicht zu Ausgleichsströmen kommt, die zu Schäden in der Anlage führen.

  • Seite 24: Prozessdaten

    12 Spezifische Daten IO-Link (Pin 6) 12.2 Prozessdaten Der elektromotorische Linearantrieb verfügt über IO-Link Prozessdaten. Diese werden zyklisch bei jedem IO-Link Telegramm übertragen. Master → Device Name Values Drive go Open 0 → Actuator does not move into position Open 1 →...

  • Seite 25: Parameterübersicht

    12 Spezifische Daten IO-Link (Pin 6) 12.3 Parameterübersicht HINWEIS ▶ Alle IO-Link Parameter die Sub-Indizes enthalten, können über den Sub-Index 0 auch gebündelt angesprochen werden. Sub- Indexname Parameter Funktion Werks- Einstellmöglich- gangs- einstellungen keiten rechte 0x02 System command Übertragen der 0x01 …...
  • Seite 26 12 Spezifische Daten IO-Link (Pin 6) Sub- Indexname Parameter Funktion Werks- Einstellmöglich- gangs- einstellungen keiten rechte 0x18 R / W Application specific Text mit 32 Zei- „****************“ chen kann einge- geben werden 0x19 R / W Function tag Text mit 32 Zei- „****************“...
  • Seite 27 12 Spezifische Daten IO-Link (Pin 6) Sub- Indexname Parameter Funktion Werks- Einstellmöglich- gangs- einstellungen keiten rechte R / W Input / output 1 Logischen Digita- 0 → Active high len Eingang / Aus- 1 → Active low gang konfigurieren R / W Output 2 Logischen Digita- 0 →...
  • Seite 28 12 Spezifische Daten IO-Link (Pin 6) Sub- Indexname Parameter Funktion Werks- Einstellmöglich- gangs- einstellungen keiten rechte Internal error Interner Fehler des 0 … 65.535 Ventilantriebs Emergency power Versorgungsspan- 0 … 65.535 nung niedrig / An- steuerung Save/ on Eingang Potifail open Fehler der Ventil- 0 …...

  • Seite 29: Parameter

    12 Spezifische Daten IO-Link (Pin 6) 12.4 Parameter Der elektromotorische Linearantrieb eSyStep unterstützt Parameterdaten in der ISDU (Index Service Data Unit). Mit ISDU kön- nen Parameter azyklisch übertragen werden. Block Parametrierung und Data Storage werden auch unterstützt. 12.4.1 System command Mit dem Parameter System command werden die notwendigen Kommandos für die Block Parametrierung und Data Storage übertragen.
  • Seite 30 12 Spezifische Daten IO-Link (Pin 6) 12.4.3 Device access locks Mit dem Parameter Device access locks kann der Zugriff auf Parameter gesteuert werden. Off- Access Length Indexname Parameter Type Values Rights Device access 0x0C R / W 1 Bit Parameter (write) BooleanT locks access...
  • Seite 31 12 Spezifische Daten IO-Link (Pin 6) 12.4.5 ProcessData Input Descriptor Mit dem Parameter ProcessData Input Descriptor wird das Datenformat der Prozessdaten beschrieben. So erhält der Master Infos über die Prozessdaten ohne IODD. Off- Access Length Indexname Parameter Type Values Rights ProcessData Input 0x0E 3 Byte...
  • Seite 32 12 Spezifische Daten IO-Link (Pin 6) 12.4.9 Product ID Mit dem Parameter Product ID kann die Produkt ID im ASCII Format ausgelesen werden. Off- Access Length Indexname Parameter Type Values Rights Product ID 0x13 14 Byte StringT „eSyStep On/Off“ 12.4.10 Serial number Mit dem Parameter Serial number kann die Seriennummer des Gerätes als ausgelesen werden.
  • Seite 33 12 Spezifische Daten IO-Link (Pin 6) 12.4.14 Function tag Mit dem Parameter Function tag kann ein 32 Zeichen langer Text im Gerät gespeichert werden. Zum Beispiel Einbauort, Funktion, Einbau-Datum..Off- Access Length Indexname Parameter Type Values Rights Function tag 0x19 R / W 32 Byte...
  • Seite 34 12 Spezifische Daten IO-Link (Pin 6) 12.4.18 Actuator size Mit dem Parameter Actuator size kann die Antriebsgröße als Zahl ausgelesen werden. Off- Access Lengt Indexname Parameter Type Default Values Rights Actuator size 0x40 2 Bit uint: 8 Von ver- 0 → size 0 wendeter 1 →...

  • Seite 35: Beschreibung

    12 Spezifische Daten IO-Link (Pin 6) Beschreibung Parameterwerte Indexname Parameter Werte Beschreibung (Off)Eingang ohne Funktion. Function digital inputs Input 1 (Open) Der Antrieb fährt bei entsprechendem Signal in Richtung AUF. Ist der andere Eingang (Digital Input 2) als „Close“ konfiguriert bleibt der Antrieb bei nicht betätigten Eingängen stehen.
  • Seite 36 12 Spezifische Daten IO-Link (Pin 6) 12.4.20 Function digital in- / output 1 Mit dem Parameter Function digital In- / Output 1 (Subindex 1) kann die Funktion des Ein- / Ausgangs eingestellt werden. Off- Access Lengt Indexname Parameter Type Default Values Rights Function digital...
  • Seite 37 12 Spezifische Daten IO-Link (Pin 6) 12.4.21 Function digital output 2 Mit dem Parameter Function digital output 2 kann die Funktion des Ausgangs eingestellt werden. Off- Access Lengt Indexname Parameter Type Default Values Rights Function digital 0x4D R / W 2 Bit uint:8 output 2...
  • Seite 38 12 Spezifische Daten IO-Link (Pin 6) 12.4.23 Error action Mit dem Parameter Error action kann die Sicherheitsstellung eingestellt werden. Die Sicherheitsstellung wird beim Auftritt eines Fehlers, bei einer zu niedrigen Versorgungsspannung im Bereich 17,8 V … 21,1 V oder bei entsprechendem Signal an Safe / On (siehe 'Failure counter', Seite 41) angefahren. Off- Access Lengt...
  • Seite 39 12 Spezifische Daten IO-Link (Pin 6) 12.4.24 Basic settings Mit dem Parameter Basic settings sind verschiedene Einstellungen zusammengefasst. Off- Access Lengt Indexname Parameter Type Default Values Rights Basic settings 0x50 R / W 1 Bit Inversion of Boolean LED colours R / W 1 Bit On site...
  • Seite 40 12 Spezifische Daten IO-Link (Pin 6) 12.4.25 Actuator position feedback Mit dem Parameter Actuator position feedback können Einstellungen der AUF und ZU Positionsrückmeldung hinterlegt wer- den. Off- Access Lengt Indexname Parameter Type Default Values Rights 10 Bit Actuator position 0x51 R / W Open request uint:16...
  • Seite 41 12 Spezifische Daten IO-Link (Pin 6) 12.4.27 Calibration positions Mit dem Parameter Calibration positions können die Werte der werksseitigen Kalibrierung ausgelesen werden. Die Werte sind Analogwerte des Potentiometers in den mechanischen Endlagen des Antriebs. Off- Access Lengt Indexname Parameter Type Default Values Rights...
  • Seite 42 12 Spezifische Daten IO-Link (Pin 6) Beschreibung Parameterwerte Indexname Parameter Werte Beschreibung Failure counter Undervoltage 0 … 65.535 Anzahl der Unterspannungsfehler (U < 17,4 V) Temperature error 0 … 65.535 Anzahl der Abschaltungen des Antriebs wegen zu hoher Motortemperatur Motor unable to move 0 …...

  • Seite 43: Geschwindigkeit

    12 Spezifische Daten IO-Link (Pin 6) 12.4.31 Operating times Mit dem Parameter Operating times können die aktuellen Ventilstellzeiten ausgelesen werden. Off- Access Lengt Indexname Parameter Type Default Values Rights Operating times 0x62 8 Bit Open uint:8 0 … 255, 0 … 25,5s 8 Bit Close uint:8...
  • Seite 44 12 Spezifische Daten IO-Link (Pin 6) Event Mode Type Code Emergency Power App / Disapp Warning 0x5100 Primary Supply Voltage Under-Run App / Disapp Error 0x5111 Potifail Close App / Disapp Warning 0x8CA5 Potifail Open App / Disapp Warning 0x8CA4 Init Fail With No Stroke App / Disapp Warning...
  • Seite 45 12 Spezifische Daten IO-Link (Pin 6) Event Beschreibung Möglicher Grund Fehlerbehebung Potifail Open Das Event tritt auf, wenn eine Defekt der Erfassung der Ventil / Membrane überprüfen 0x8CA4 Ventilstellung gelesen wird, Ventilposition. die in Richtung „Open“ nie Fehler beim Tausch einer erreicht werden kann.

  • Seite 46: Bedienung

    13 Bedienung 13 Bedienung 13.2 Handnotbetätigung Öffnen, Betätigen und Verschließen der Handnotbetätigung 13.1 Initialisierung mit Innensechskant (SW3). Eine Initialisierung muss unter folgenden Situationen durch- geführt werden: – Nachträgliche Montage des Stellungsrückmelders – Austausch des Antriebs – Austausch der Membrane Bei werkseitig komplett montierten Prozessventil ist die In- itialisierung bereits durchgeführt.

  • Seite 47: Inspektion Und Wartung

    14 Inspektion und Wartung 14 Inspektion und Wartung 14.1 Ersatzteile WARNUNG Unter Druck stehende Armaturen! ▶ Gefahr von schwersten Verletzungen oder Tod. Anlage drucklos schalten. ● Anlage vollständig entleeren. ● VORSICHT Verwendung falscher Ersatzteile! ▶ Beschädigung des GEMÜ Produkts. ▶ Herstellerhaftung und Gewährleistungsanspruch erlö- schen.

  • Seite 48: Dichtungen Wechseln

    14 Inspektion und Wartung 14.3 Dichtungen wechseln 1. Antrieb demontieren. 2. Dichtscheibe 4 aus Ventilkörper entnehmen. 3. Mutter e an der Spindel b lösen (Spindel b mit geeignetem Werkzeug, das die Spindeloberfläche nicht beschädigt, festhalten). 4. Alle Teile von Verschmutzungen reinigen (Teile dabei nicht beschädigen).

  • Seite 49: Fehlerbehebung

    15 Fehlerbehebung 15 Fehlerbehebung 15.1 LED Fehlermeldung Funktion Power / Fault Open Error Closed Versorgungsspannung zu niedrig Software Update Interner Fehler Produkt nicht kalibriert Motor bewegt sich nicht Produkt nicht initialisiert Open und Closed blinken alternierend Temperatur Fehler Betrieb Notstrom, Stellung AUF Betrieb Notstrom, Stellung ZU Betrieb Notstrom, Stellung unbekannt Sollwert zu klein...
  • Seite 50 15 Fehlerbehebung 15.2 Fehlerbehebung Fehler Möglicher Grund Fehlerbehebung Das Produkt ist im Durchgang undicht Betriebsdruck zu hoch Das Produkt mit Betriebsdruck laut (schließt nicht bzw. nicht vollständig) Datenblatt betreiben Ventilkörper undicht bzw. beschädigt Ventilkörper auf Beschädigungen prüfen, ggf. Ventilkörper austauschen Das Produkt öffnet nicht bzw.

  • Seite 51: Ausbau Aus Rohrleitung

    18 Rücksendung 16 Ausbau aus Rohrleitung 18 Rücksendung 1. Den Ausbau in umgekehrter Reihenfolge wie den Einbau Aufgrund gesetzlicher Bestimmungen zum Schutz der Um- durchführen. welt und des Personals ist es erforderlich, dass die Rücksen- deerklärung vollständig ausgefüllt und unterschrieben den 2.

  • Seite 52: Einbauerklärung Nach 2006/42/Eg (Maschinenrichtlinie)

    19 Einbauerklärung nach 2006/42/EG (Maschinenrichtlinie) 19 Einbauerklärung nach 2006/42/EG (Maschinenrichtlinie) Einbauerklärung im Sinne der EG-Maschinenrichtlinie 2006/42/EG, Anhang II, 1.B für unvoll- ständige Maschinen GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Wir, die Firma Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach erklären, dass das folgende Produkt Fabrikat: GEMÜ...

  • Seite 53: Konformitätserklärung Nach 2014/68/Eu (Druckgeräterichtlinie)

    20 Konformitätserklärung nach 2014/68/EU (Druckgeräterichtlinie) 20 Konformitätserklärung nach 2014/68/EU (Druckgeräterichtlinie) EU-Konformitätserklärung gemäß 2014/68/EU (Druckgeräterichtlinie) GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Wir, die Firma Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach erklären, dass das unten aufgeführte Produkt die Sicherheitsanforderungen der Druckgeräterichtlinie 2014/68/EU erfüllt. Benennung des Druckgerätes: GEMÜ...

  • Seite 54: Konformitätserklärung Nach 2014/30/Eu (Emv-Richtlinie)

    21 Konformitätserklärung nach 2014/30/EU (EMV-Richtlinie) 21 Konformitätserklärung nach 2014/30/EU (EMV-Richtlinie) EU-Konformitätserklärung gemäß 2014/30/EU (EMV-Richtlinie) GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Wir, die Firma Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach erklären, dass das unten aufgeführte Produkt die Sicherheitsanforderungen der EMV-Richtlinie 2014/30/EU erfüllt. Benennung des Produktes: GEMÜ...
  • Seite 55 55 / 56 GEMÜ 533 www.gemu-group.com AUF / ZU (Code AE)
