2 Sicherheitshinweise

Die Sicherheitshinweise in diesem Dokument beziehen sich
nur auf ein einzelnes Produkt. In Kombination mit anderen
Anlagenteilen können Gefahrenpotentiale entstehen, die
durch eine Gefahrenanalyse betrachtet werden müssen. Für
die Erstellung der Gefahrenanalyse, die Einhaltung daraus re-
sultierender Schutzmaßnahmen sowie die Einhaltung regio-
naler Sicherheitsbestimmungen, ist der Betreiber verantwort-
lich.
Das Dokument enthält grundlegende Sicherheitshinweise, die
bei Inbetriebnahme, Betrieb und Wartung zu beachten sind.
Nichtbeachtung kann zur Folge haben:
Gefährdung von Personen durch elektrische, mechani-
sche und chemische Einwirkungen.
Gefährdung von Anlagen in der Umgebung.
Versagen wichtiger Funktionen.
Gefährdung der Umwelt durch Austreten gefährlicher
Stoffe bei Leckage.
Die Sicherheitshinweise berücksichtigen nicht:
Zufälligkeiten und Ereignisse, die bei Montage, Betrieb
und Wartung auftreten können.
Die ortsbezogenen Sicherheitsbestimmungen, für de-
ren Einhaltung (auch seitens des hinzugezogenen
Montagepersonals) der Betreiber verantwortlich ist.
Vor Inbetriebnahme:
1. Das Produkt sachgerecht transportieren und lagern.
2. Schrauben und Kunststoffteile am Produkt nicht lackie-
ren.
3. Installation und Inbetriebnahme durch eingewiesenes
Fachpersonal durchführen.
4. Montage- und Betriebspersonal ausreichend schulen.
5. Sicherstellen, dass der Inhalt des Dokuments vom zu-
ständigen Personal vollständig verstanden wird.
6. Verantwortungs- und Zuständigkeitsbereiche regeln.
7. Sicherheitsdatenblätter beachten.
8. Sicherheitsvorschriften für die verwendeten Medien be-
achten.
Bei Betrieb:
9. Dokument am Einsatzort verfügbar halten.
10. Sicherheitshinweise beachten.
11. Das Produkt gemäß diesem Dokument bedienen.
12. Das Produkt entsprechend der Leistungsdaten betreiben.
13. Das Produkt ordnungsgemäß instand halten.
14. Wartungsarbeiten bzw. Reparaturen, die nicht in dem Do-
kument beschrieben sind, nicht ohne vorherige Abstim-
mung mit dem Hersteller durchführen.
Bei Unklarheiten:
15. Bei nächstgelegener GEMÜ-Verkaufsniederlassung nach-
fragen.
www.gemu-group.com

3 Produktbeschreibung

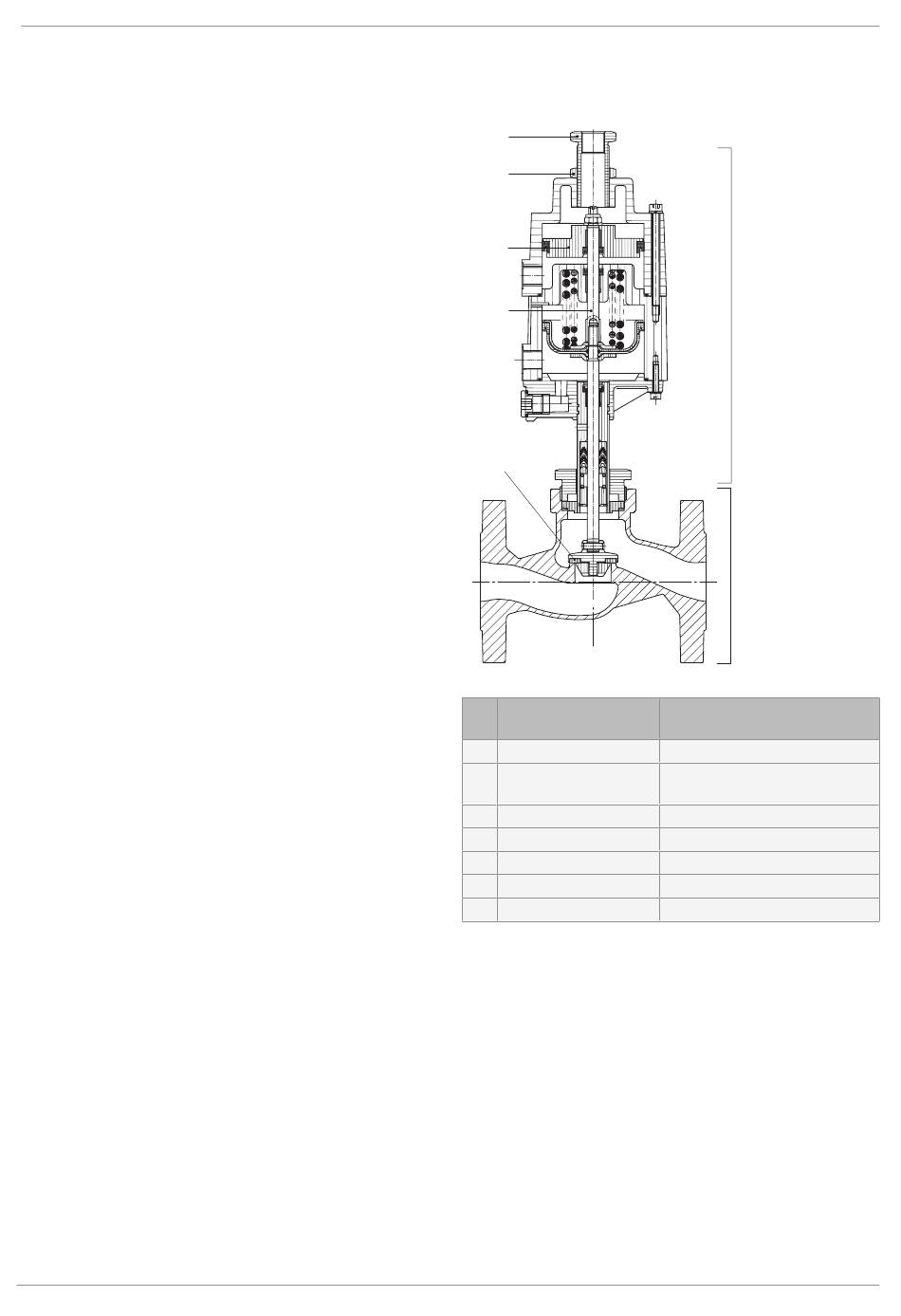

3.1 Aufbau
1
2
3
4
5
Pos
Benennung
.
A
Antrieb
B
Ventilkörper
1
Hubbegrenzung
2
Kontermutter
3
Antriebskolben
4
Mitnahmespindel
5
Sitzdichtung
3.2 Beschreibung
Das 2/2-Wege-Geradsitzventil GEMÜ 532Z verfügt über
einen wartungsarm aufgebauten zweistufigen Aluminium-
Doppelkolbenantrieb und wird pneumatisch betätigt. Die Ab-
dichtung der Ventilspindel erfolgt über eine sich selbstnach-
stellende Stopfbuchspackung; dadurch ist auch nach langer
Betriebszeit eine wartungsarme und zuverlässige Ventilspin-
delabdichtung gegeben. Der Abstreifring vor der Stopfbuch-
spackung schützt die Dichtung zusätzlich vor Verschmut-
zung und Beschädigung.
5 / 28
3 Produktbeschreibung
A
B
Materialien
-
1.4408 Feinguss, EN-
GJS-400-18-LT (GGG 40.3)
1.4305
1.4305
Aluminium
1.4305
PTFE
GEMÜ 532Z
