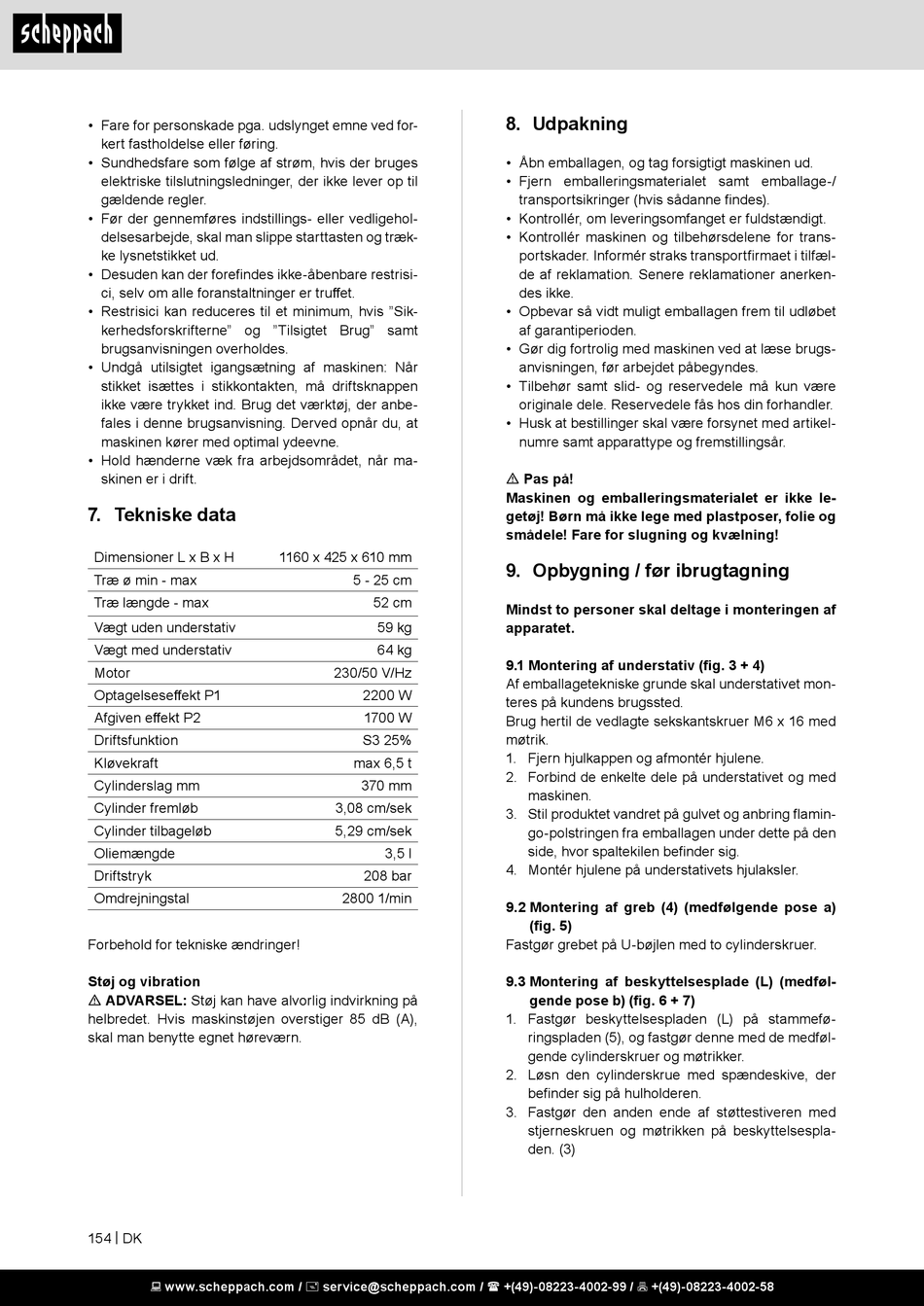

• Fare for personskade pga. udslynget emne ved for-
kert fastholdelse eller føring.
• Sundhedsfare som følge af strøm, hvis der bruges
elektriske tilslutningsledninger, der ikke lever op til
gældende regler.
• Før der gennemføres indstillings- eller vedligehol-
delsesarbejde, skal man slippe starttasten og træk-
ke lysnetstikket ud.
• Desuden kan der forefindes ikke-åbenbare restrisi-
ci, selv om alle foranstaltninger er truffet.
• Restrisici kan reduceres til et minimum, hvis "Sik-
kerhedsforskrifterne" og "Tilsigtet Brug" samt
brugsanvisningen overholdes.
• Undgå utilsigtet igangsætning af maskinen: Når
stikket isættes i stikkontakten, må driftsknappen
ikke være trykket ind. Brug det værktøj, der anbe-
fales i denne brugsanvisning. Derved opnår du, at
maskinen kører med optimal ydeevne.
• Hold hænderne væk fra arbejdsområdet, når ma-
skinen er i drift.

7. Tekniske data

Dimensioner L x B x H
Træ ø min - max
Træ længde - max
Vægt uden understativ
Vægt med understativ
Motor
Optagelseseffekt P1
Afgiven effekt P2
Driftsfunktion
Kløvekraft
Cylinderslag mm
Cylinder fremløb
Cylinder tilbageløb
Oliemængde
Driftstryk
Omdrejningstal
Forbehold for tekniske ændringer!
Støj og vibration
m ADVARSEL: Støj kan have alvorlig indvirkning på
helbredet. Hvis maskinstøjen overstiger 85 dB (A),
skal man benytte egnet høreværn.
154 | DK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
1160 x 425 x 610 mm
5 - 25 cm
52 cm
59 kg
64 kg
230/50 V/Hz
2200 W
1700 W
S3 25%
max 6,5 t
370 mm
3,08 cm/sek
5,29 cm/sek
3,5 l
208 bar
2800 1/min

8. Udpakning

• Åbn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballeringsmaterialet samt emballage-/
transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for trans-
portskader. Informér straks transportfirmaet i tilfæl-
de af reklamation. Senere reklamationer anerken-
des ikke.
• Opbevar så vidt muligt emballagen frem til udløbet
af garantiperioden.
• Gør dig fortrolig med maskinen ved at læse brugs-
anvisningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være
originale dele. Reservedele fås hos din forhandler.
• Husk at bestillinger skal være forsynet med artikel-
numre samt apparattype og fremstillingsår.
m Pas på!
Maskinen og emballeringsmaterialet er ikke le-
getøj! Børn må ikke lege med plastposer, folie og
smådele! Fare for slugning og kvælning!
9. Opbygning / før ibrugtagning
Mindst to personer skal deltage i monteringen af
apparatet.
9.1 Montering af understativ (fig. 3 + 4)
Af emballagetekniske grunde skal understativet mon-
teres på kundens brugssted.
Brug hertil de vedlagte sekskantskruer M6 x 16 med
møtrik.
1. Fjern hjulkappen og afmontér hjulene.
2. Forbind de enkelte dele på understativet og med
maskinen.
3. Stil produktet vandret på gulvet og anbring flamin-
go-polstringen fra emballagen under dette på den
side, hvor spaltekilen befinder sig.
4. Montér hjulene på understativets hjulaksler.
9.2 Montering af greb (4) (medfølgende pose a)
(fig. 5)
Fastgør grebet på U-bøjlen med to cylinderskruer.
9.3 Montering af beskyttelsesplade (L) (medføl-
gende pose b) (fig. 6 + 7)
1. Fastgør beskyttelsespladen (L) på stammefø-
ringspladen (5), og fastgør denne med de medføl-
gende cylinderskruer og møtrikker.
2. Løsn den cylinderskrue med spændeskive, der
befinder sig på hulholderen.
3. Fastgør den anden ende af støttestiveren med
stjerneskruen og møtrikken på beskyttelsespla-
den. (3)
