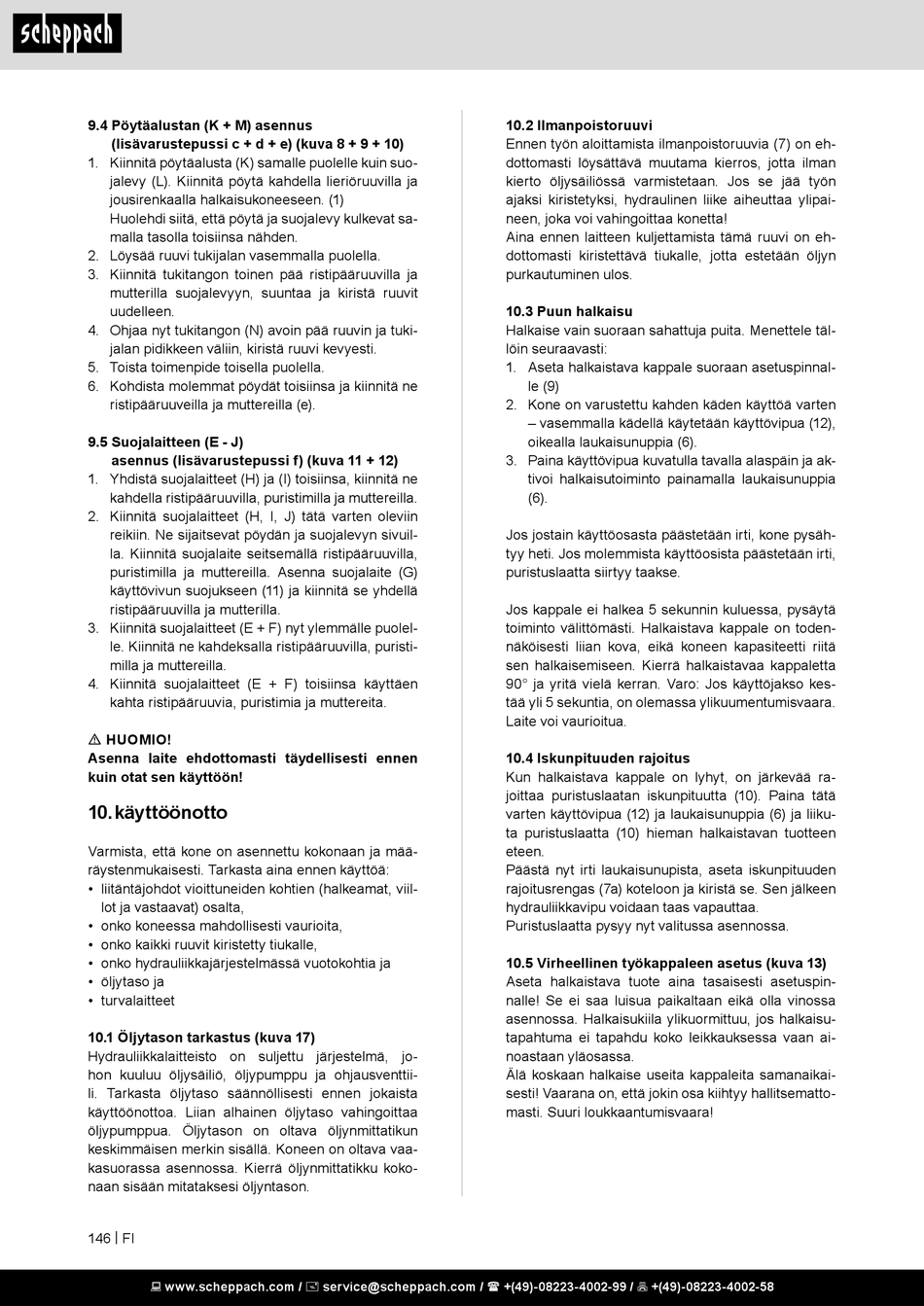

9.4 Pöytäalustan (K + M) asennus
(lisävarustepussi c + d + e) (kuva 8 + 9 + 10)
1. Kiinnitä pöytäalusta (K) samalle puolelle kuin suo-
jalevy (L). Kiinnitä pöytä kahdella lieriöruuvilla ja
jousirenkaalla halkaisukoneeseen. (1)
Huolehdi siitä, että pöytä ja suojalevy kulkevat sa-
malla tasolla toisiinsa nähden.
2. Löysää ruuvi tukijalan vasemmalla puolella.
3. Kiinnitä tukitangon toinen pää ristipääruuvilla ja
mutterilla suojalevyyn, suuntaa ja kiristä ruuvit
uudelleen.
4. Ohjaa nyt tukitangon (N) avoin pää ruuvin ja tuki-
jalan pidikkeen väliin, kiristä ruuvi kevyesti.
5. Toista toimenpide toisella puolella.
6. Kohdista molemmat pöydät toisiinsa ja kiinnitä ne
ristipääruuveilla ja muttereilla (e).
9.5 Suojalaitteen (E - J)
asennus (lisävarustepussi f) (kuva 11 + 12)
1. Yhdistä suojalaitteet (H) ja (I) toisiinsa, kiinnitä ne
kahdella ristipääruuvilla, puristimilla ja muttereilla.
2. Kiinnitä suojalaitteet (H, I, J) tätä varten oleviin
reikiin. Ne sijaitsevat pöydän ja suojalevyn sivuil-
la. Kiinnitä suojalaite seitsemällä ristipääruuvilla,
puristimilla ja muttereilla. Asenna suojalaite (G)
käyttövivun suojukseen (11) ja kiinnitä se yhdellä
ristipääruuvilla ja mutterilla.
3. Kiinnitä suojalaitteet (E + F) nyt ylemmälle puolel-
le. Kiinnitä ne kahdeksalla ristipääruuvilla, puristi-
milla ja muttereilla.
4. Kiinnitä suojalaitteet (E + F) toisiinsa käyttäen
kahta ristipääruuvia, puristimia ja muttereita.
m HUOMIO!
Asenna laite ehdottomasti täydellisesti ennen
kuin otat sen käyttöön!
10. käyttöönotto
Varmista, että kone on asennettu kokonaan ja mää-
räystenmukaisesti. Tarkasta aina ennen käyttöä:
• liitäntäjohdot vioittuneiden kohtien (halkeamat, viil-
lot ja vastaavat) osalta,
• onko koneessa mahdollisesti vaurioita,
• onko kaikki ruuvit kiristetty tiukalle,
• onko hydrauliikkajärjestelmässä vuotokohtia ja
• öljytaso ja
• turvalaitteet
10.1 Öljytason tarkastus (kuva 17)
Hydrauliikkalaitteisto on suljettu järjestelmä, jo-
hon kuuluu öljysäiliö, öljypumppu ja ohjausventtii-
li. Tarkasta öljytaso säännöllisesti ennen jokaista
käyttöönottoa. Liian alhainen öljytaso vahingoittaa
öljypumppua. Öljytason on oltava öljynmittatikun
keskimmäisen merkin sisällä. Koneen on oltava vaa-
kasuorassa asennossa. Kierrä öljynmittatikku koko-
naan sisään mitataksesi öljyntason.
146 | FI
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
10.2 Ilmanpoistoruuvi
Ennen työn aloittamista ilmanpoistoruuvia (7) on eh-
dottomasti löysättävä muutama kierros, jotta ilman
kierto öljysäiliössä varmistetaan. Jos se jää työn
ajaksi kiristetyksi, hydraulinen liike aiheuttaa ylipai-
neen, joka voi vahingoittaa konetta!
Aina ennen laitteen kuljettamista tämä ruuvi on eh-
dottomasti kiristettävä tiukalle, jotta estetään öljyn
purkautuminen ulos.
10.3 Puun halkaisu
Halkaise vain suoraan sahattuja puita. Menettele täl-
löin seuraavasti:
1. Aseta halkaistava kappale suoraan asetuspinnal-
le (9)
2. Kone on varustettu kahden käden käyttöä varten
– vasemmalla kädellä käytetään käyttövipua (12),
oikealla laukaisunuppia (6).
3. Paina käyttövipua kuvatulla tavalla alaspäin ja ak-
tivoi halkaisutoiminto painamalla laukaisunuppia
(6).
Jos jostain käyttöosasta päästetään irti, kone pysäh-
tyy heti. Jos molemmista käyttöosista päästetään irti,
puristuslaatta siirtyy taakse.
Jos kappale ei halkea 5 sekunnin kuluessa, pysäytä
toiminto välittömästi. Halkaistava kappale on toden-
näköisesti liian kova, eikä koneen kapasiteetti riitä
sen halkaisemiseen. Kierrä halkaistavaa kappaletta
90° ja yritä vielä kerran. Varo: Jos käyttöjakso kes-
tää yli 5 sekuntia, on olemassa ylikuumentumisvaara.
Laite voi vaurioitua.
10.4 Iskunpituuden rajoitus
Kun halkaistava kappale on lyhyt, on järkevää ra-
joittaa puristuslaatan iskunpituutta (10). Paina tätä
varten käyttövipua (12) ja laukaisunuppia (6) ja liiku-
ta puristuslaatta (10) hieman halkaistavan tuotteen
eteen.
Päästä nyt irti laukaisunupista, aseta iskunpituuden
rajoitusrengas (7a) koteloon ja kiristä se. Sen jälkeen
hydrauliikkavipu voidaan taas vapauttaa.
Puristuslaatta pysyy nyt valitussa asennossa.
10.5 Virheellinen työkappaleen asetus (kuva 13)
Aseta halkaistava tuote aina tasaisesti asetuspin-
nalle! Se ei saa luisua paikaltaan eikä olla vinossa
asennossa. Halkaisukiila ylikuormittuu, jos halkaisu-
tapahtuma ei tapahdu koko leikkauksessa vaan ai-
noastaan yläosassa.
Älä koskaan halkaise useita kappaleita samanaikai-
sesti! Vaarana on, että jokin osa kiihtyy hallitsematto-
masti. Suuri loukkaantumisvaara!
