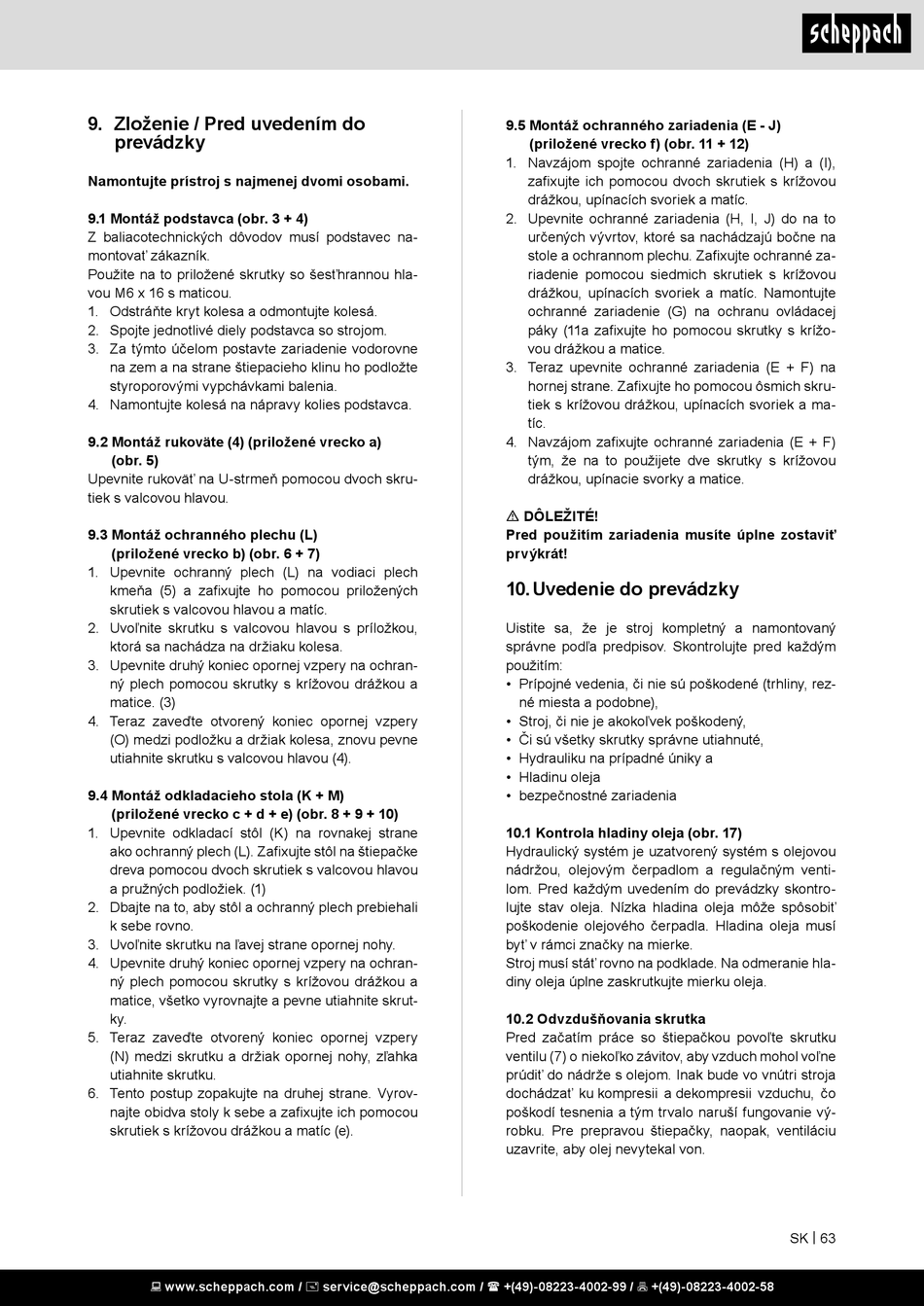

9. Zloženie / Pred uvedením do
prevádzky
Namontujte prístroj s najmenej dvomi osobami.
9.1 Montáž podstavca (obr. 3 + 4)
Z baliacotechnických dôvodov musí podstavec na-
montovať zákazník.
Použite na to priložené skrutky so šesťhrannou hla-
vou M6 x 16 s maticou.
1. Odstráňte kryt kolesa a odmontujte kolesá.
2. Spojte jednotlivé diely podstavca so strojom.
3. Za týmto účelom postavte zariadenie vodorovne
na zem a na strane štiepacieho klinu ho podložte
styroporovými vypchávkami balenia.
4. Namontujte kolesá na nápravy kolies podstavca.
9.2 Montáž rukoväte (4) (priložené vrecko a)
(obr. 5)
Upevnite rukoväť na U-strmeň pomocou dvoch skru-
tiek s valcovou hlavou.
9.3 Montáž ochranného plechu (L)
(priložené vrecko b) (obr. 6 + 7)
1. Upevnite ochranný plech (L) na vodiaci plech
kmeňa (5) a zafixujte ho pomocou priložených
skrutiek s valcovou hlavou a matíc.
2. Uvoľnite skrutku s valcovou hlavou s príložkou,
ktorá sa nachádza na držiaku kolesa.
3. Upevnite druhý koniec opornej vzpery na ochran-
ný plech pomocou skrutky s krížovou drážkou a
matice. (3)
4. Teraz zaveďte otvorený koniec opornej vzpery
(O) medzi podložku a držiak kolesa, znovu pevne
utiahnite skrutku s valcovou hlavou (4).
9.4 Montáž odkladacieho stola (K + M)
(priložené vrecko c + d + e) (obr. 8 + 9 + 10)
1. Upevnite odkladací stôl (K) na rovnakej strane
ako ochranný plech (L). Zafixujte stôl na štiepačke
dreva pomocou dvoch skrutiek s valcovou hlavou
a pružných podložiek. (1)
2. Dbajte na to, aby stôl a ochranný plech prebiehali
k sebe rovno.
3. Uvoľnite skrutku na ľavej strane opornej nohy.
4. Upevnite druhý koniec opornej vzpery na ochran-
ný plech pomocou skrutky s krížovou drážkou a
matice, všetko vyrovnajte a pevne utiahnite skrut-
ky.
5. Teraz zaveďte otvorený koniec opornej vzpery
(N) medzi skrutku a držiak opornej nohy, zľahka
utiahnite skrutku.
6. Tento postup zopakujte na druhej strane. Vyrov-
najte obidva stoly k sebe a zafixujte ich pomocou
skrutiek s krížovou drážkou a matíc (e).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
9.5 Montáž ochranného zariadenia (E - J)
(priložené vrecko f) (obr. 11 + 12)
1. Navzájom spojte ochranné zariadenia (H) a (I),
zafixujte ich pomocou dvoch skrutiek s krížovou
drážkou, upínacích svoriek a matíc.
2. Upevnite ochranné zariadenia (H, I, J) do na to
určených vývrtov, ktoré sa nachádzajú bočne na
stole a ochrannom plechu. Zafixujte ochranné za-
riadenie pomocou siedmich skrutiek s krížovou
drážkou, upínacích svoriek a matíc. Namontujte
ochranné zariadenie (G) na ochranu ovládacej
páky (11a zafixujte ho pomocou skrutky s krížo-
vou drážkou a matice.
3. Teraz upevnite ochranné zariadenia (E + F) na
hornej strane. Zafixujte ho pomocou ôsmich skru-
tiek s krížovou drážkou, upínacích svoriek a ma-
tíc.
4. Navzájom zafixujte ochranné zariadenia (E + F)
tým, že na to použijete dve skrutky s krížovou
drážkou, upínacie svorky a matice.
m DÔLEŽITÉ!
Pred použitím zariadenia musíte úplne zostaviť
prvýkrát!
10. Uvedenie do prevádzky
Uistite sa, že je stroj kompletný a namontovaný
správne podľa predpisov. Skontrolujte pred každým
použitím:
• Prípojné vedenia, či nie sú poškodené (trhliny, rez-
né miesta a podobne),
• Stroj, či nie je akokoľvek poškodený,
• Či sú všetky skrutky správne utiahnuté,
• Hydrauliku na prípadné úniky a
• Hladinu oleja
• bezpečnostné zariadenia
10.1 Kontrola hladiny oleja (obr. 17)
Hydraulický systém je uzatvorený systém s olejovou
nádržou, olejovým čerpadlom a regulačným venti-
lom. Pred každým uvedením do prevádzky skontro-
lujte stav oleja. Nízka hladina oleja môže spôsobiť
poškodenie olejového čerpadla. Hladina oleja musí
byť v rámci značky na mierke.
Stroj musí stáť rovno na podklade. Na odmeranie hla-
diny oleja úplne zaskrutkujte mierku oleja.
10.2 Odvzdušňovania skrutka
Pred začatím práce so štiepačkou povoľte skrutku
ventilu (7) o niekoľko závitov, aby vzduch mohol voľne
prúdiť do nádrže s olejom. Inak bude vo vnútri stroja
dochádzať ku kompresii a dekompresii vzduchu, čo
poškodí tesnenia a tým trvalo naruší fungovanie vý-
robku. Pre prepravou štiepačky, naopak, ventiláciu
uzavrite, aby olej nevytekal von.
